Läsa och rita kopplingsschema
"Sven har tre motstånd som vart och ett har resistans en 12 ohm. Genom att använda ett, två eller tre motstånd kan han göra kopplingar med olika resistans. A) Hur många olika kopplingar kan Sven göra? Rita figurer."

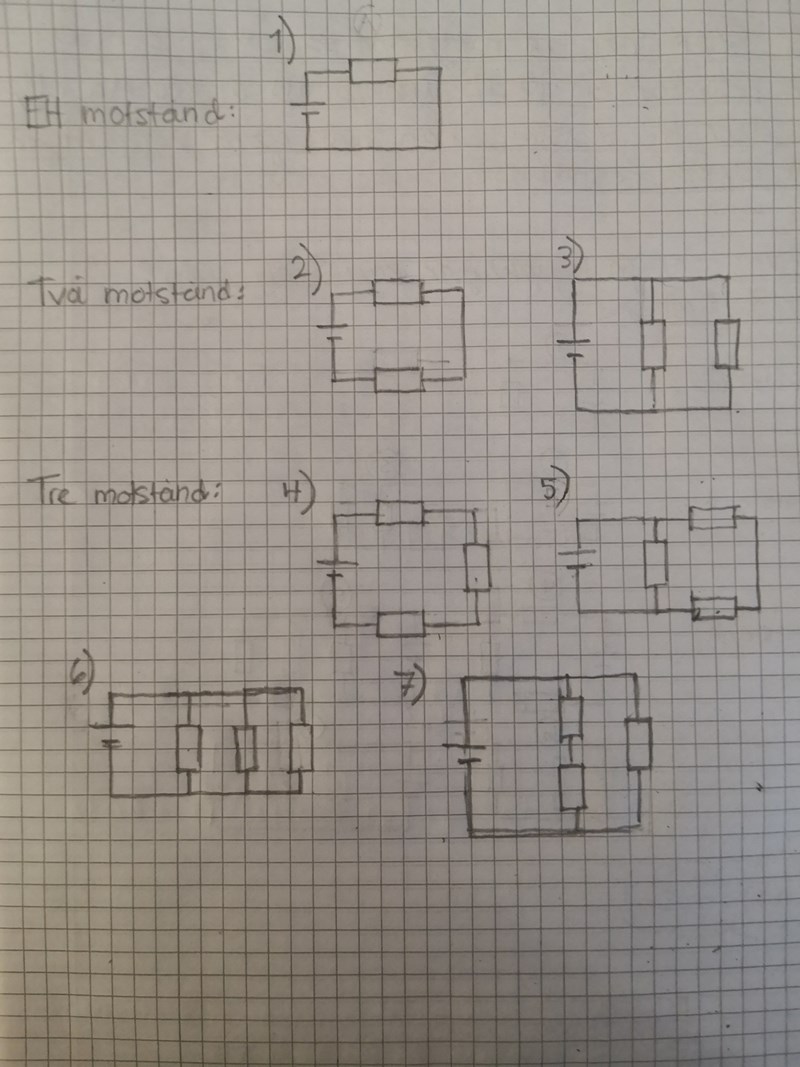

Liksom i facit har jag fått det till sju stycken kopplingar. Problemet är att jag har svårt att avgöra om kopplingarna som jag ritat är desamma som de i facit. Mer specifikt undrar jag om koppling 5) och 7) (de som jag ritat) ens är olika kopplingar eller om de bara är samma kopplingar ritade på två olika sätt.
Du har rätt i att 5 och 7 är samma koppling, ritad på två olika sätt. Behåll en av dem. Den som saknas är två parallellkopplade med en i serie.

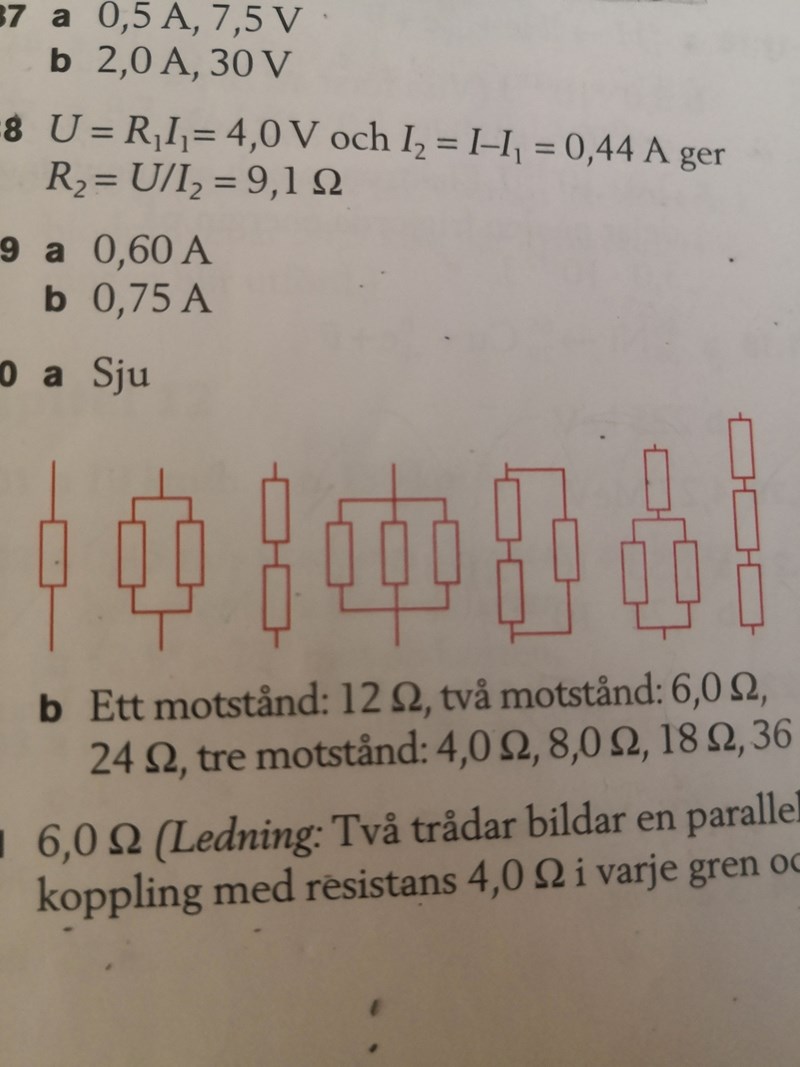

Det är den andra från höger i facit.
Din 5a och 7a är samma koppling ritad på olika sätt.
Ett tips på hur du kan se det är följande.
Följ ledningstråden med fingret från pluspolen:
#5: Först kommer du till en delning, där ena vägen går genom två motstånd och den andra genom ett. Sedan går det ihop igen och till minuspolen.
#7: Samma sak här.
