Lastnedräkning - Tolkar jag dessa balk/bjälklag figurer korrekt?

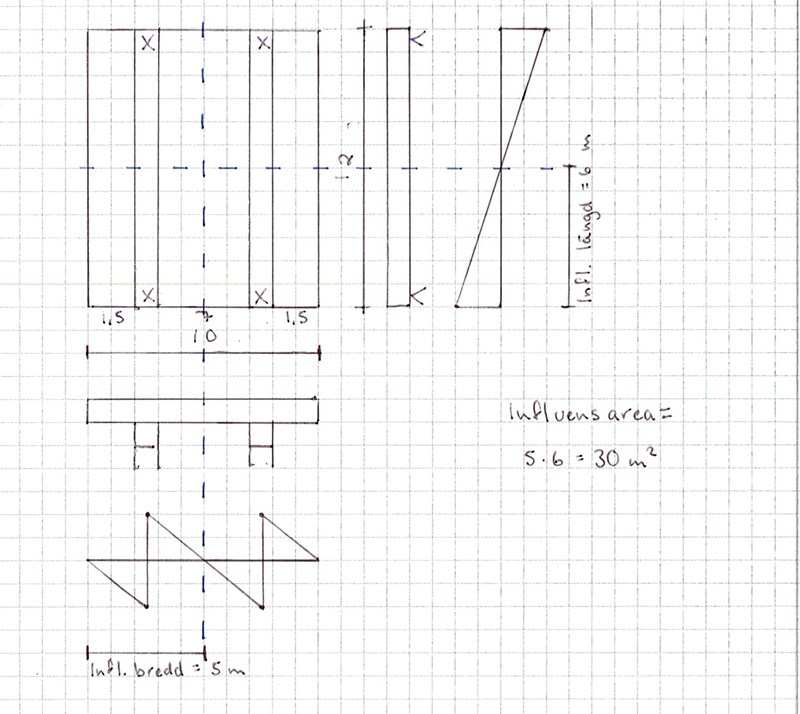

Jag försöker att tolka figuren enligt detta facit:

Jag har lite svårt att visualisera konstruktioner så vill säkerställa att jag är korrekt.

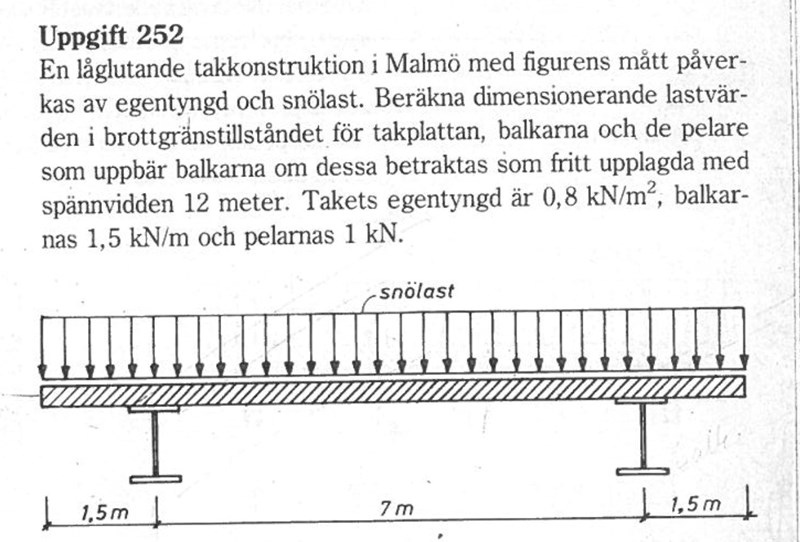

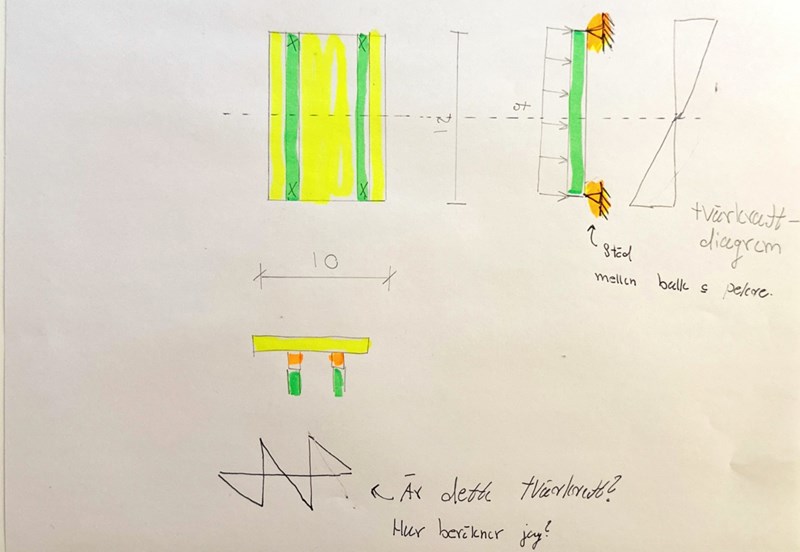

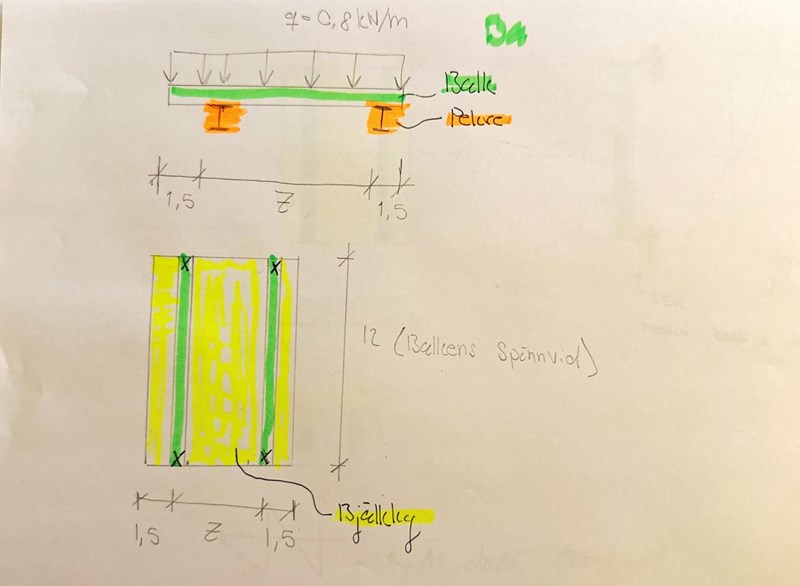

I din första figur, skulle jag säga att det gröna är takplattan och det orangea är balkarna. Pelarna är inte med i figuren i uppgiften. I facit är de markerade med kryss. Du har alltså en takplatta som vilar på balkar (med I-profil) som I sin tur vilar på pelare.
