Lenz lag

Hej!

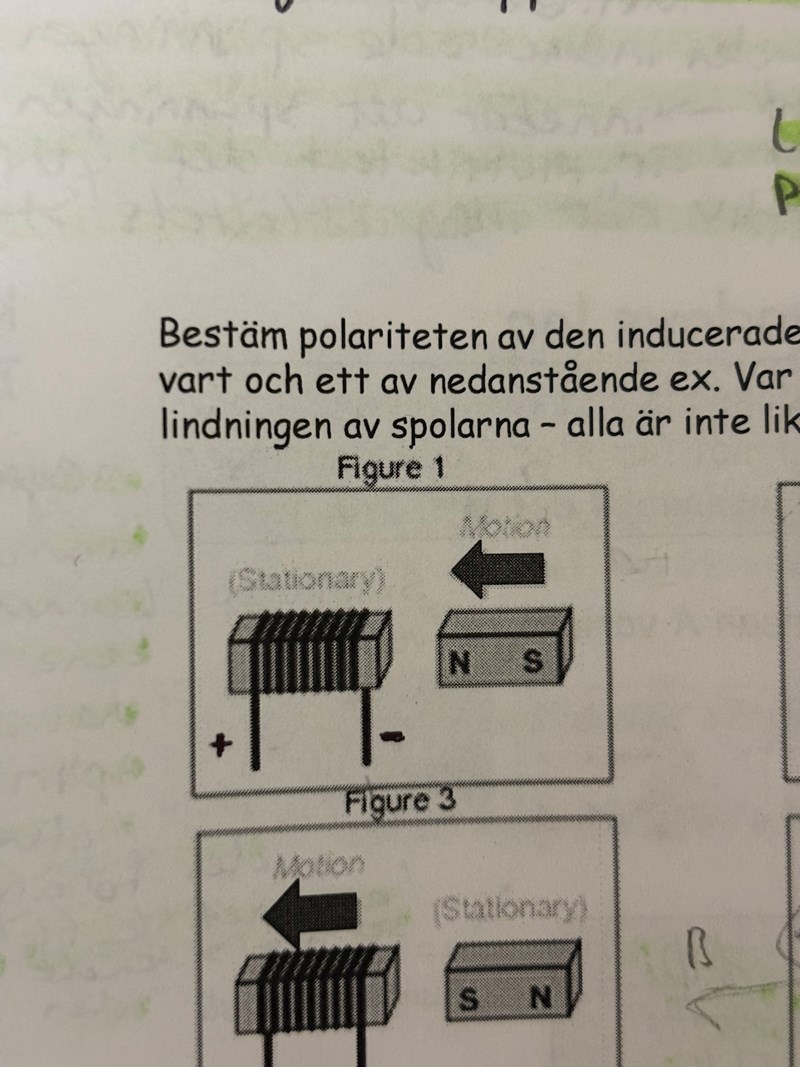

Vilken av figurerna refererar du till? (Det finns två figurer i bilden). Kan du ladda upp hela uppgiften med hela uppgifttexten, det är enklare för att förstå hela sammanhanget då.

I den övre figuren så kommer permanentmagnetens rörelse att göra så att magnetfältet inuti spolen som skapas av permanentmagneten, blir riktat åt vänster och öka, men det kommer inte att flyta någon ström i spolens ledare om det inte finns någon sluten krets för strömmen att flyta genom.

Varför kommer magnetfältet som skapas i spolen vara riktad åt vänster?

Ha en fin dag skrev:

Varför kommer magnetfältet som skapas i spolen vara riktad åt vänster?

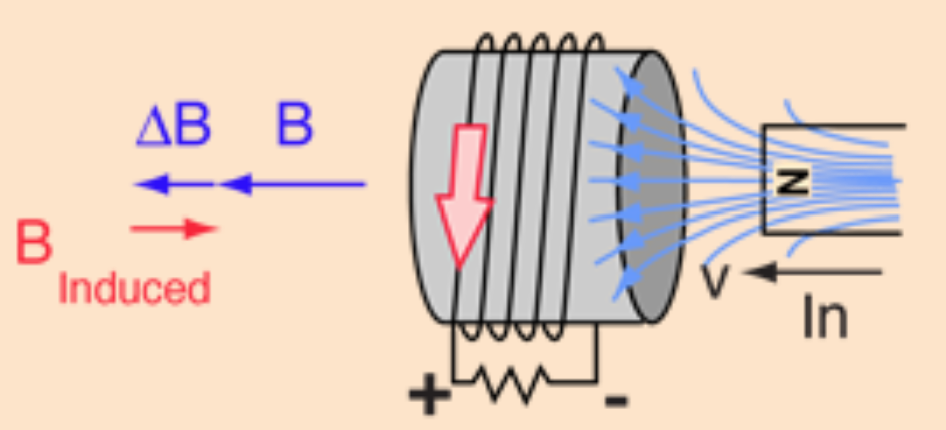

Här hittade jag en ganska bra bild som illustrerar vad som händer i din övre figur. När permanentmagneten förs närmare spolen, kommer mer och mer av permanentmagnetens flöde att komma in i spolen. Det illustreras med det lila magnetfältet. Då kommer en spänning att induceras mellan spolens ändpunkter (markerat med plus och minus). Den inducerade spänningen kommer att driva en ström genom spolen (den röda pilen) IFALL kretsen är sluten på utsidan av spolen, eftersom en förutsättning för en ström att kunna flyta, är att det finns en sluten krets. Kretsen i min bild blir sluten av motståndet utanför spolen (eftersom din figur inte har något motstånd som sluter kretsen kommer alltså ingen ström att flyta i din bild).

Det "röda" magnetfält i spolen som denna inducerade ström ger upphov till, försöker att motverka det "lila" magnetfält som var upphov till hela induktionsprocessen, och är därför motriktat (Lenz lag)

Tillägg: 17 nov 2025 16:52

Här är det verkligen viktigt att skilja på _vem_ som skapar de olika magnetfältsbidragen. Vi pratar hela tiden om magnetfält som skapas i utrymmet inuti spolen, men det är olika företeelser som skapar magnetfältsbidragen.

Det lila magnetfältbidraget (se min bild) som skapas av att _permanentmagneteten_ förs närmare spolen, är rikat åt vänster i bild eftersom det är magnetens nordpol som närmar sig spolen. Det röda magnetfältbidrag som skulle ha inducerats av _spolen_ om det hade funnits en sluten strömslinga, skulle ha varit riktad åt höger i bild.

det förstår jag. Jag förstår att spolen inducerar en spännig och ett magnetfält riktat åt höger, men då borde väll strömmen vara pekad nedåt enligt högerhandregeln och då borde plus och minus byta plats eftrsom strömmen går från plus till minus och om den ska få nedåt kan plus inte vara där den är på bilden...?

Aha! Nu förstår jag ditt problem. Det där var verkligen en bra fråga!

Ström går inte alltid från plus till minus. Ström flyter från plus till minus ifall strömmen inte påverkas av något annat.

I till exempel ett batteri så påverkas strömmen av en elektromotorisk kraft (emk) ifrån de kemiska processerna i batteriet som gör att strömmen går från minus till plus _inuti_ batteriet. För att i kretsen på utsidan av av batteriet flyta från plus till minus, genom ett anslutet motstånd eller nåt.

Inuti den här spolen induceras en emk, så att ström kan flyta från plus till minus _på utsidan_ av spolen. Titta på min figur, men fokusera på det yttre motståndet. Strömmen genom motståndet går från plus till minus, eller hur?

tack för svar! är inte hundra på att jag förstår. Om jag vet att  spolen inducerar ett magnetfält åt höger när och om strömen sluts hur ska jag veta vilket håll strömmen går åt, är fortfarande inte helt 100 på den

När du väl vet åt vilket håll det inducerade magnetfältet skulle vara riktat om spolens strömkrets sluts, så använder du till exempelvis högerhandsregeln enligt nedan

Och utifrån strömriktningen kan du sedan lista ut vad som är plus och minus i spolens inducerade emk genom att konstatera att strömmen flyter från vänster till höger genom motståndet i min figur. Alltså måste vänstersidan av motståndet vara plus och högersidan vara minus.
