Teknik05 9
Postad: 26 feb 2023 12:12 Redigerad: 26 feb 2023 13:18

Logiska operatorer och ladderdiagram

Jag har en fråga i Mekatronik som jag satt och försökte många gånger att lösa det men jag kom inte hela vägen!

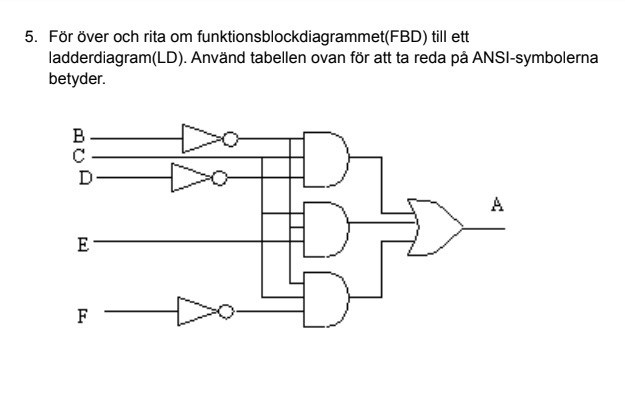

frågan är:

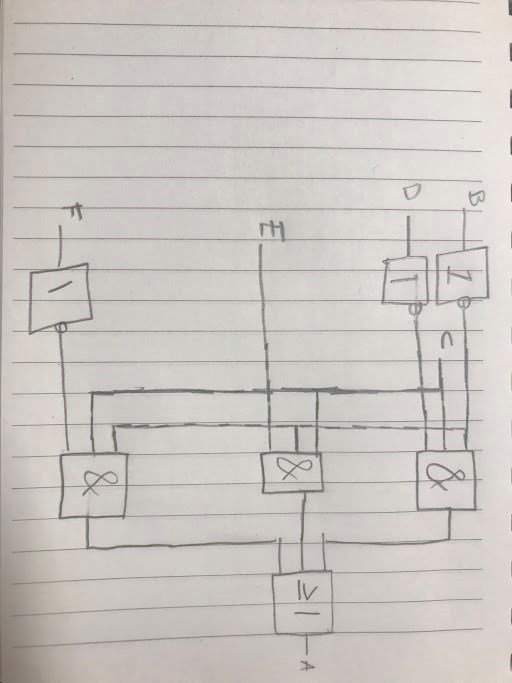

Jag ritade om den för att det skulle bli enkelt att skriva ladderdiagram sen ! SÅ GJORDE JAG :

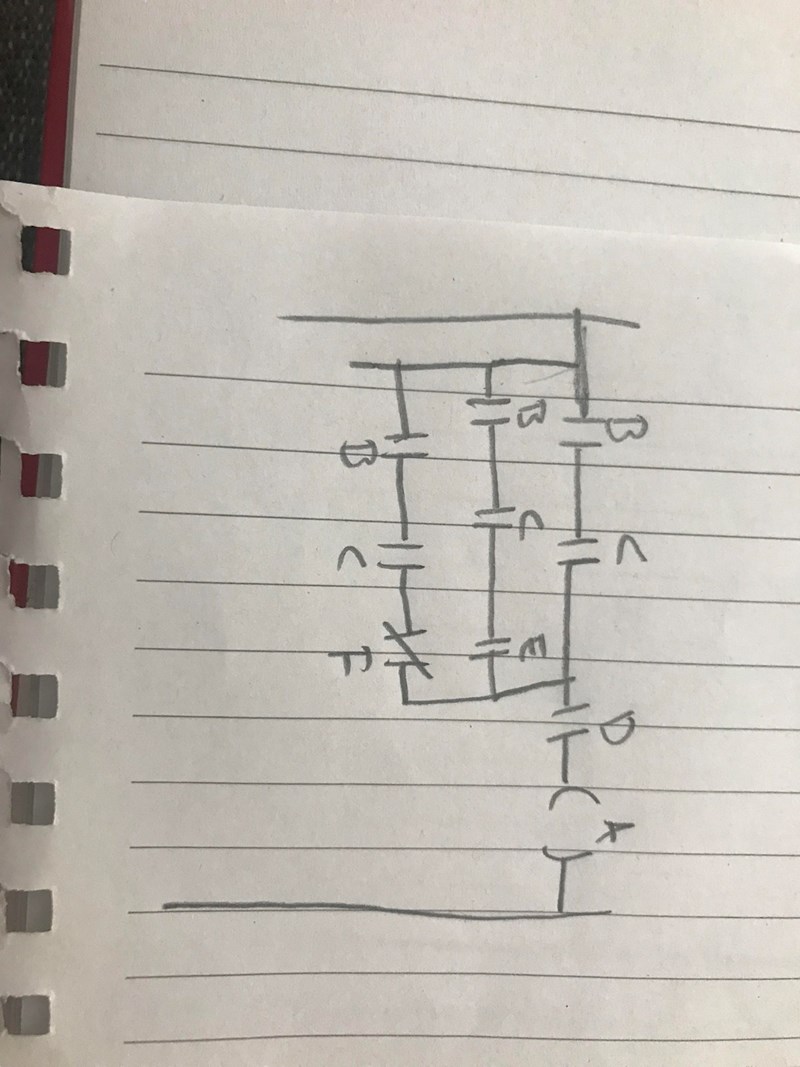

Jag gjorde så här med ladderdiagram, vet ej om det är rätt

Jag vet inte hur jag ska fortsätta, hjälp? tack!

anders_k Online 237
Postad: 26 feb 2023 15:41

Ta detta med en nypa salt för jag är ingen expert på LD men det ser ut som om att B och D är fel i ditt LD, skall de inte vara

--|/|-- ?

Det ursprungliga uttrycket ser ut så här i min pseudo c-kod.

A = (!B && C && !D) || (C && !B && E) || (!B && C && !F)

som man kan förenkla till

A = !B && C && (!D || E || !F)

Teknik05 9
Postad: 26 feb 2023 15:43 Redigerad: 26 feb 2023 15:49





Teknik05 9
Postad: 26 feb 2023 15:45

Men vi har ju en AND-funktion ?!

Teknik05 9
Postad: 26 feb 2023 15:49 Redigerad: 26 feb 2023 15:56
anders_k skrev:

Ta detta med en nypa salt för jag är ingen expert på LD men det ser ut som om att B och D är fel i ditt LD, skall de inte vara

--|/|-- ?

Det ursprungliga uttrycket ser ut så här i min pseudo c-kod.

A = (!B && C && !D) || (C && !B && E) || (!B && C && !F)

som man kan förenkla till

A = !B && C && (!D || E || !F)

Är det bara B och D som är fel? Jag menar att allt annat är rätt eller?

anders_k Online 237
Postad: 26 feb 2023 17:03

Du har väl tre AND, och en OR ?

Teknik05 9
Postad: 26 feb 2023 17:29 Redigerad: 26 feb 2023 17:30
anders_k skrev:

Du har väl tre AND, och en OR ?

Ja, men jag menar om resten är rätt?

anders_k Online 237
Postad: 26 feb 2023 18:56

Det ser så ut, men som sagt jag är ingen LD expert.

Teknik05 9
Postad: 26 feb 2023 19:10
anders_k skrev:

Det ser så ut, men som sagt jag är ingen LD expert.

Mee, tack ändå x)
