student20 122
Postad: 20 sep 2020 15:04

LTspice-Ellära

Hej,

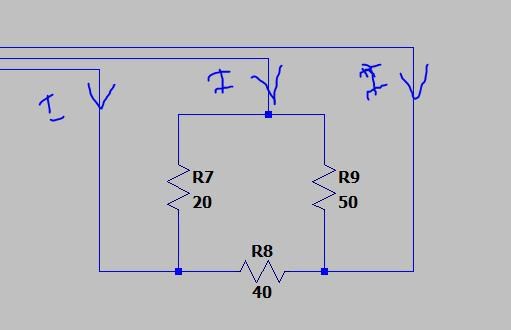

Är det någon som vet hur jag kan se strömmarna in i Delta-kopplingen i LTspice (har beräknat strömmarna). Det verkar som att jag bara kan se strömmarna över resistanserna. Ska jag använda mig av ett speciellt verktyg?

JohanF 2503
Postad: 20 sep 2020 15:13

Du skulle kunna ansluta några extra ”mätmotstånd” som är mycket mindre än dom du har i din koppling (typ 1000ggr mindre, så de ej påverkar din setup). Då kan du enkelt sätta strömprob på dem.

student20 122
Postad: 20 sep 2020 23:21

Tack så mycket! Det hjälpte med extra"mätmotstånd".

student20 122
Postad: 3 apr 14:13

Jag behöver lite mer hjälp.

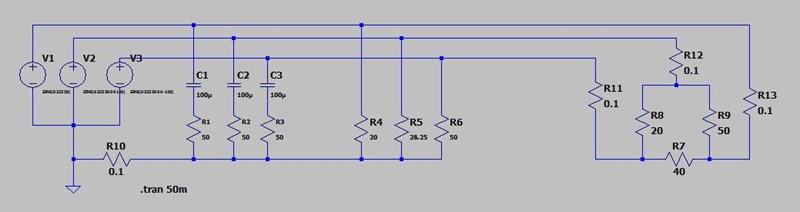

Jag ska visa strömmarna i N-ledningen och i delta kopplingen. Men förstår inte riktigt hur jag ska göra det i LTspice.

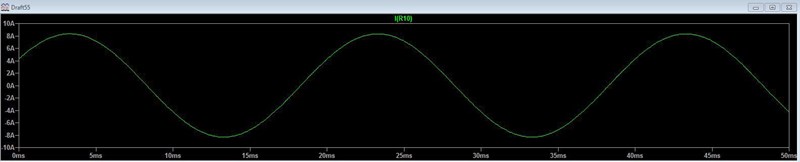

Har försökt visa strömmen i N-ledningen, men förstår inte riktigt hur jag ska tolka det.

JohanF 2503
Postad: 3 apr 16:21

Skapa en ny tråd om det är nytt problem.
Men du har gjort riktigt, dvs lagt in ett mätmotstånd som du mäter strömmen genom (men jag skulle minska mätmotstånden ytterligare ett par tiopotenser för att inte mätningen ska riskera påverka kretsen).
Om du vill mäta strömmen någon annanstans är det väl bara att sätta ut ytterligare strömprobar?

student20 122
Postad: 3 apr 18:08

Tack för svaret!

Jag skapar en ny tråd.
