LTspice-Ellära

Hej,

Jag har en Y-kopplad kapacitiv last, där jag har räknat fram att fasförskjutning är -32,5 grader för lasten ( densamma för fasförskjutningen mellan spänning och ström).

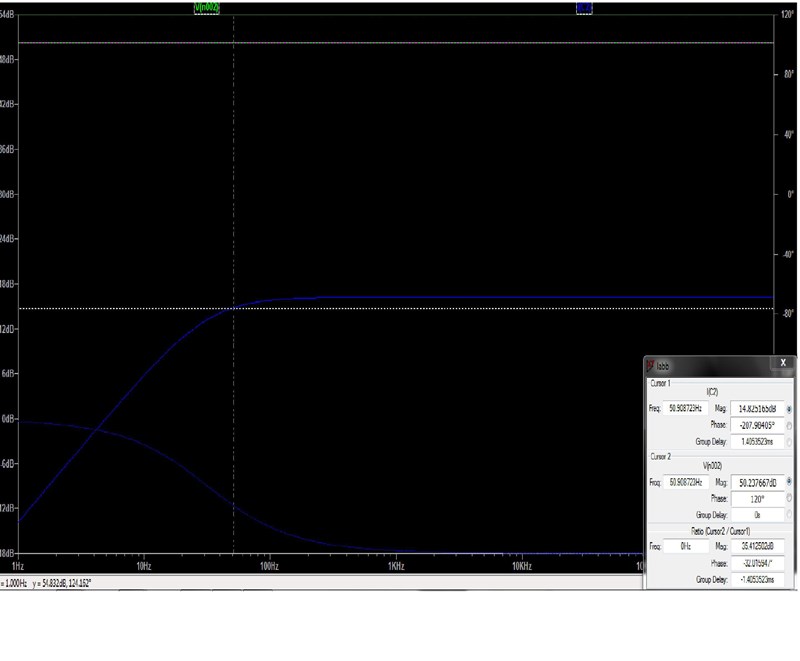

Jag har försökt att skapa ett diagram som visar fasförskjutning mellan ström och spänning, men jag vet inte om det ser rätt ut. Är det så det ska se ut i LTspice?

ThomasN 125
Postad: 24 sep 2020

Hej

Ledsen för sent svar.

Jag har svårt att se kurvorna, kanske ska välja ljusare färger.

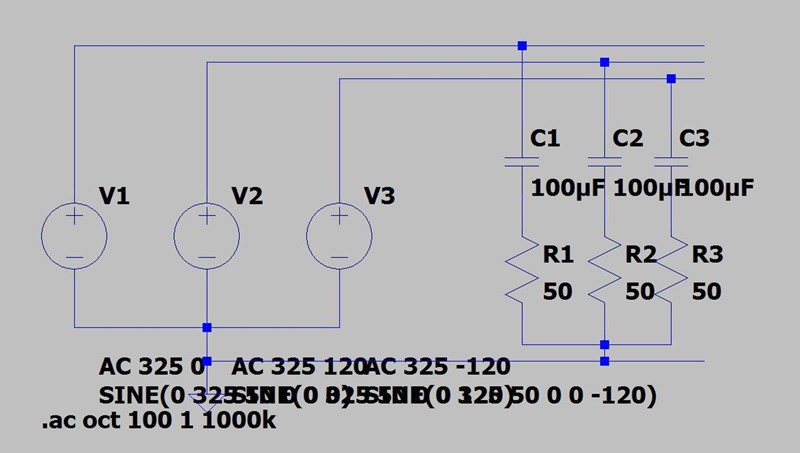

Ett schema på det du simulerar hade också hjälpt.

student20 48
Postad: 26 sep 2020

Hej,

Tack för svaret!

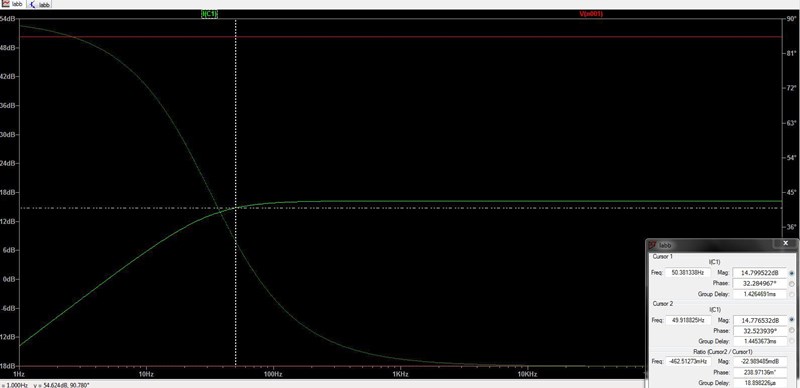

Har försökt byta färg på kurvorna. Ser det bättre ut?

JohanF 1542
Postad: 26 sep 2020

Vad mäter grön och röd kurva? Upplösningen i bilderna är dålig så man ser inte på vilka komponenter probarna sitter.

student20 48
Postad: 26 sep 2020

Gröna kurvan mäter strömmen I(C1) och röda kurvan mäter spänningen V(n001). Jag försöker visa fasförskjutningen mellan  ström och spänning.

JohanF 1542
Postad: 26 sep 2020

Är V(n001) samma som V1+ ? (Nodnumreringen är inte utmärkt i schemat, så det är svårt att veta)

student20 48
Postad: 26 sep 2020

Ja V(n001) är samma som V1+.

JohanF 1542
Postad: 26 sep 2020

Jag tycker att det verkar stämma bra. Det teoretiska sambandet är

IC1=V1R11+1jωR1C1

ger brytfrekvens f=12πR1C130Hz, verkar stämma med grafen.

För stora frekvenser IC1=V1Rdvs strömmen ska bli konstant och fasskillnaden mellan spänning och ström ska bli noll. Verkar stämma med grafen.



För små frekvenser IC1=jωCV1dvs strömmen minskar linjärt med minskad frekvens och fasskillnad mellan spänning och ström ska vara 90 grader.

ThomasN 125
Postad: 26 sep 2020

Hej

Ett litet tips i LTSpice: Man kan sätta en "mätpunkt" med hjälp av ikonen som ser ut som en ruta med ett A.

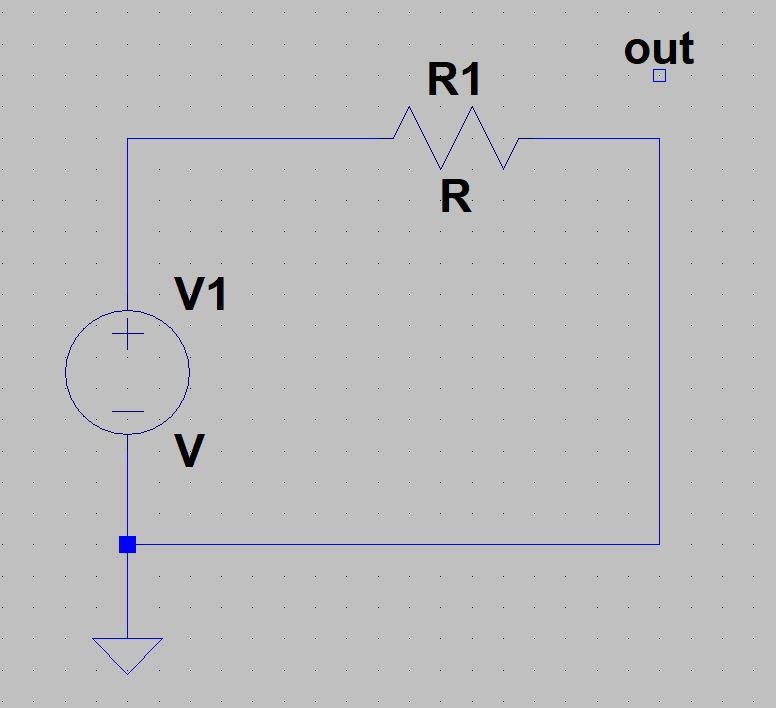

När du lagt in det i Schemat ser det ut så här:

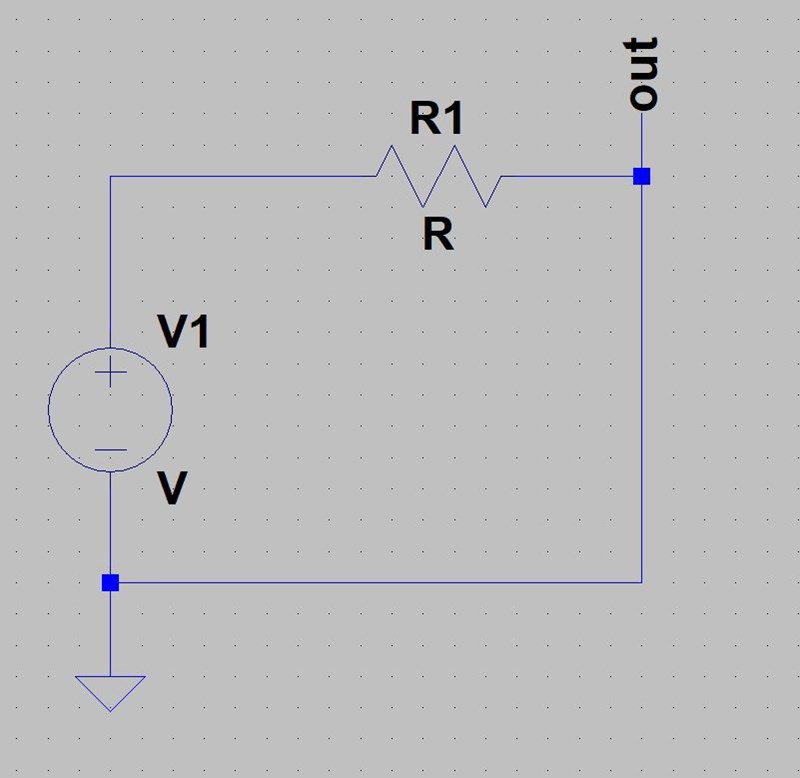

Koppla sedan in den som vilken komponent som helst så ser det sen ut så här:

Du kan ge den vilket namn du vill och det kan namnet syns sedan i listan på signaler att lägga in i plottarna. Jag tycker att det blir lättare att se vad man mäter på på detta viset.

student20 48
Postad: 27 sep 2020

Tack för all hjälp!
