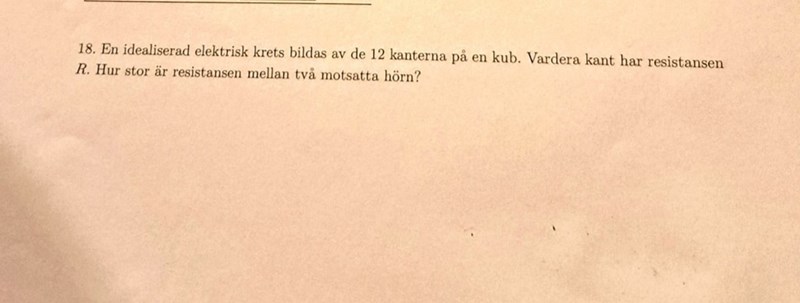

MaFy 2019 uppgift 18

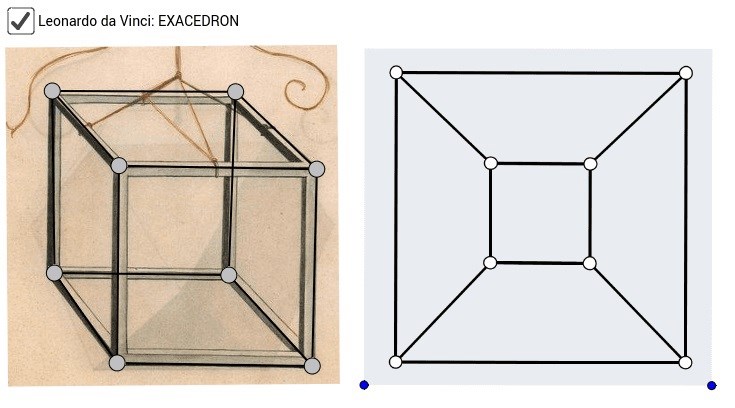

Din tillplattning är fel.

Denna kanske hjälper:
Resistorer (Fysik) – Pluggakuten

joculator skrev:

Din tillplattning är fel.

Denna kanske hjälper:
Resistorer (Fysik) – Pluggakuten

Det hjälpte tyvärr ej. Jag förstår ej varför plattningen skall se ut så och varför min plattning är fel? Jag ritade kuben exakt så med alla resistorer men det svåra är att räkna på det i tredimensionellt

Din ursprungliga "plattning" är inte korrekt eftersom den inte representerar en kub. "Plattningen" i ditt senaste inlägg stämmer inte heller, eftersom den representerar att man tagit två motsatta hörn på samma sida i kuben och mätt mellan dessa, men i uppgiften skulle man ta två motsatta hörn, d v s hörnen i vardera änden av en rymddiagonal.

Kan du plocka fram en tärning och ha den framför dig?

Smaragdalena skrev:

Din ursprungliga "plattning" är inte korrekt eftersom den inte representerar en kub. "Plattningen" i ditt senaste inlägg stämmer inte heller, eftersom den representerar att man tagit två motsatta hörn på samma sida i kuben och mätt mellan dessa, men i uppgiften skulle man ta två motsatta hörn, d v s hörnen i vardera änden av en rymddiagonal.

Kan du plocka fram en tärning och ha den framför dig?

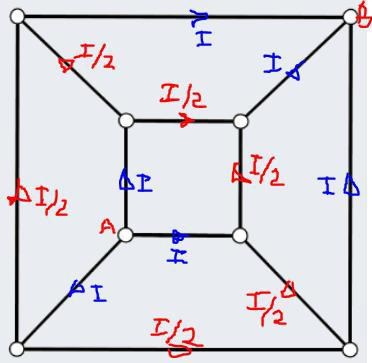

Man måste välja rätt hörn. Se var A och B står.

joculator skrev:

Smaragdalena skrev:

Din ursprungliga "plattning" är inte korrekt eftersom den inte representerar en kub. "Plattningen" i ditt senaste inlägg stämmer inte heller, eftersom den representerar att man tagit två motsatta hörn på samma sida i kuben och mätt mellan dessa, men i uppgiften skulle man ta två motsatta hörn, d v s hörnen i vardera änden av en rymddiagonal.

Kan du plocka fram en tärning och ha den framför dig?

Man måste välja rätt hörn. Se var A och B står.

Okej så denna bild är allltså typ inuti eller något?  Jag blir förresten av alla ström som är utsatta eftersom det ej står någon resistor med.

Smaragdalena skrev:

Din ursprungliga "plattning" är inte korrekt eftersom den inte representerar en kub. "Plattningen" i ditt senaste inlägg stämmer inte heller, eftersom den representerar att man tagit två motsatta hörn på samma sida i kuben och mätt mellan dessa, men i uppgiften skulle man ta två motsatta hörn, d v s hörnen i vardera änden av en rymddiagonal.

Kan du plocka fram en tärning och ha den framför dig?

Jag har ingen tärning hemma dessvärre.

OK, då googlar jag reda på en bild... Är du med på att för att gå grån det röda hörnet till det blå hörnet behöver du gå en röd kant, en gulgrön kant och en blå kant?

Smaragdalena skrev:

OK, då googlar jag reda på en bild... Är du med på att för att gå grån det röda hörnet till det blå hörnet behöver du gå en röd kant, en gulgrön kant och en blå kant?

Inte riktigt. Men jag trodde strömmen delade sig åt höger och vänster och sen uppåt i det röda hörnet så att det blir I/3.

Låt oss starta i det röda hörnet längst ner. Hur många olika vägar kan strömmen "välja" för att komma ett steg bort från den röda startpunkten?

Smaragdalena skrev:

Låt oss starta i det röda hörnet längst ner. Hur många olika vägar kan strömmen "välja" för att komma ett steg bort från den röda startpunkten?

3 vägar

Korrekt. Är du med på att alla dessa vägar slutar på "gulgröna hörn"?

Smaragdalena skrev:

Korrekt. Är du med på att alla dessa vägar slutar på "gulgröna hörn"?

Ja

Är du med på att man måste flytta sig till ett "blågrönt" hörn för att kunna komma vidare till det blåa hörnet?

Smaragdalena skrev:

Är du med på att man måste flytta sig till ett "blågrönt" hörn för att kunna komma vidare till det blåa hörnet?

Aa
