Postad: 25 okt 2021 18:44

MAFY 2019 Uppgift 18

Min ekvation

12R+12R+12R=12R+1

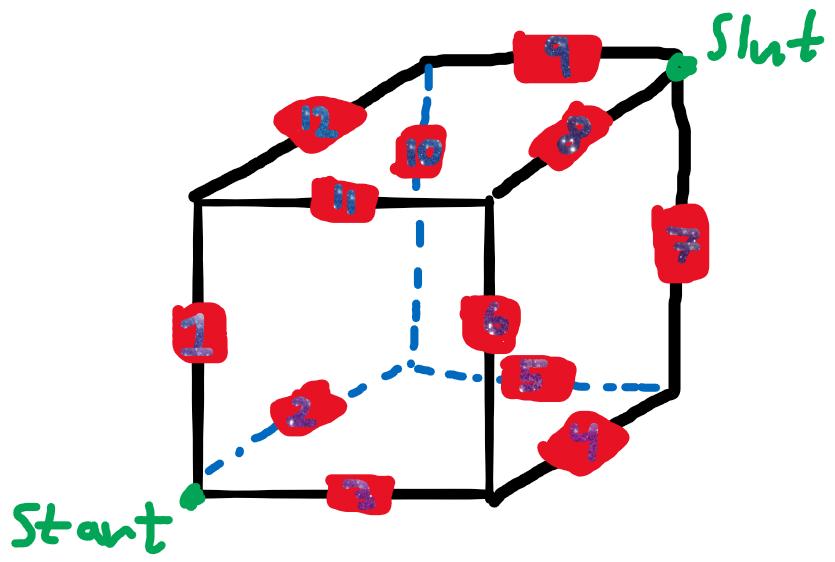

Utifrån min bild

Min ekvation får jag genom att parallellkoppla 2 delar dvs, 2,3,4,5,7 med 1,12,11,8,9

2,3,4,5,7 får jag till genom att ((parallellkoppla (seriekoppla 2,5) med (seriekoppla 3,4)) seriekopplar jag med 7)

Samma princip gör jag med 1,12,11,8,9

6 och 10 ignorerar jag för att där går inte strömmen.

Mitt svara är givetvis fel, frågan är vad jag inte förstår.

Svaret ska bli (5/6)*R

Ebola 3379
Postad: 25 okt 2021 19:19

Varför skulle inte strömmen gå genom 6 och 10? Det finns många sätt att modellera denna på men din förstår jag mig inte på. För tips kan du läsa i denna tråd:

https://www.pluggakuten.se/trad/resistorer-4/

Eller denna:

https://www.pluggakuten.se/trad/resistans-mellan-motsatta-horn-i-en-kub/

martinmaskin2 172
Postad: 25 okt 2021 20:17

Tack :)

Visa spoiler

Försökte googla denna uppgift innan jag postade men hittade inget :|
