Mafy 2021 fråga 20
Hej

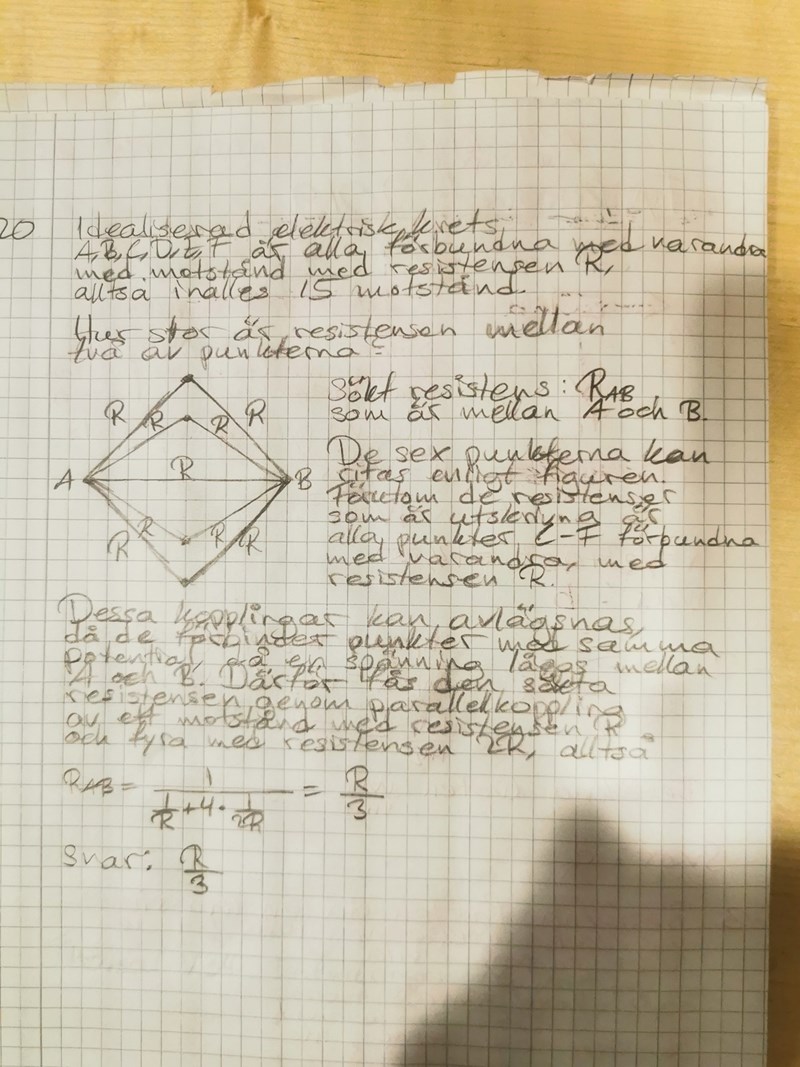

Jag har en lösning på den här uppgiften men jag förstår den inte. Hur vet man att det endast är just de resistenserna som ska ritas upp och att resten kan avlägsnas? Det står inte i uppgiften att en spänning läggs mellan punkt A och B, ska man bara anta det?
Har du en bild på uppgiften i original?
Ja här:)
Jaha, man har så att säga först ritat alla resistorer och sedan tagit bort några och då fått den där bilden.
För att räkna ut ersättningsresistansen i en krets kan man tänka så att man lägger en spänning U över ändpunkterna, beräknar varje delström Ik, räknar ut resistanserna U/Ik och summerar dem. Storleken på U är inte viktig.
Tack men hur vet man hur många resistorer man ska räkna bort?
C, D, E och F har alla samma potential, så det flyter ingen ström i ledningarna mellan dem.
