Magnetfält kompass
hejsan

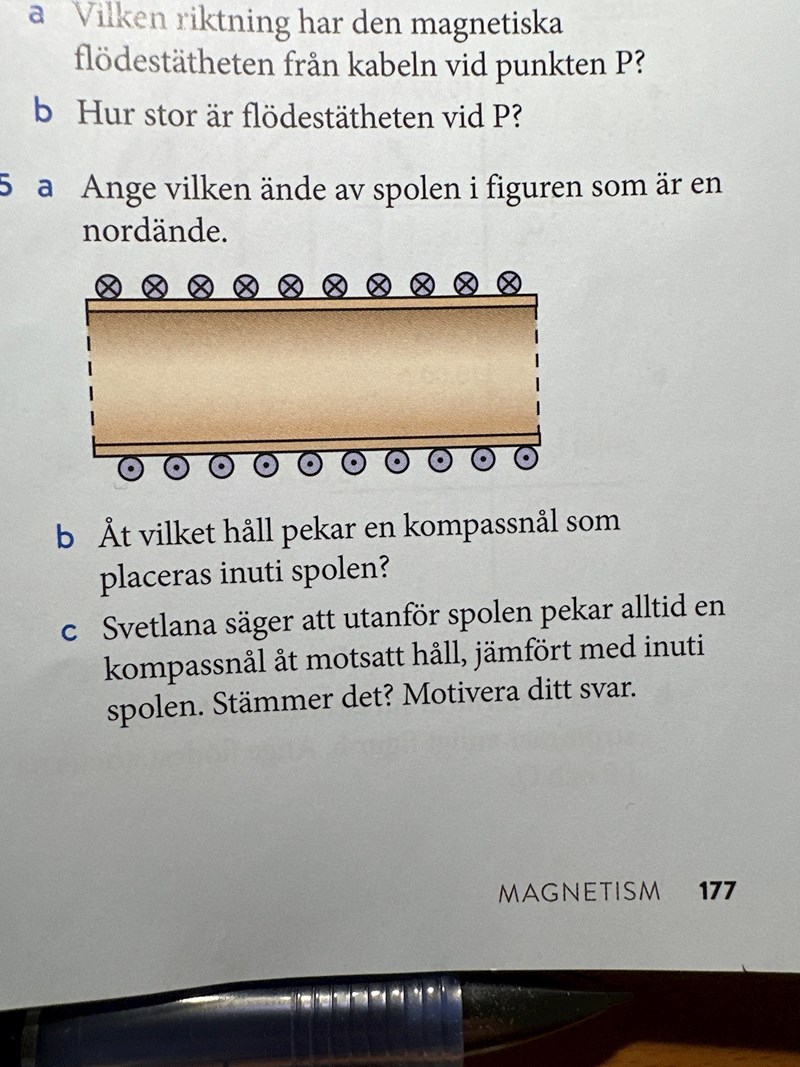

skulle jag få lite hjälp att förstå b)
I facit står det åt vänster.
men kompassnålens nordände ska alltid vara riktad mot magnetfältets riktning.

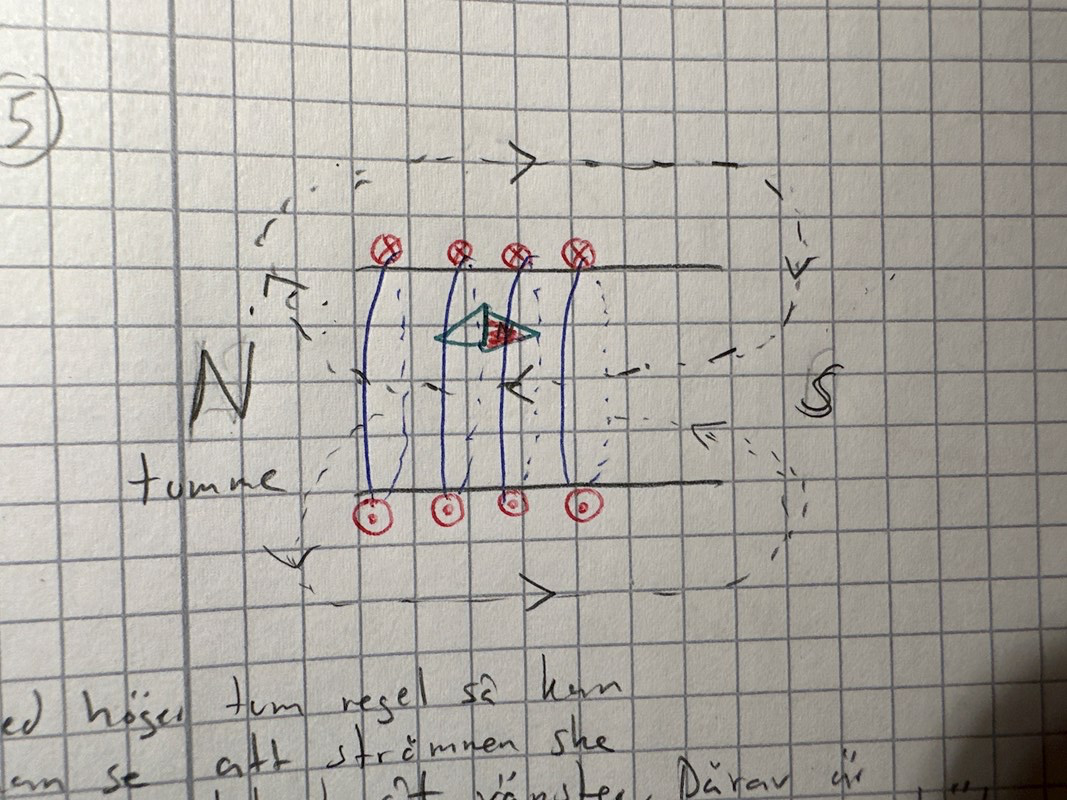

Och i a) så var det enligt högertums regeln spolens vänstra sidan Nordpolen
Du har ritat in magnetfältet i spolen rätt.

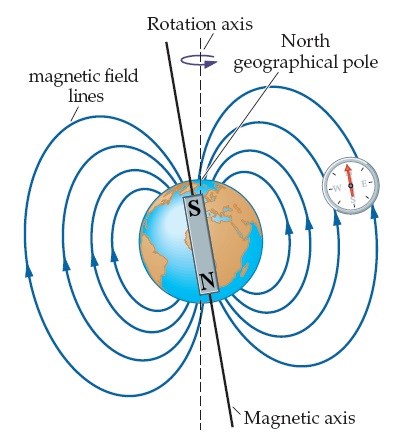

Sen är den luriga frågan hur en kompass ställer sig i magnetfältet inne i spolen. I den här figuren ser du hur kompassen ställer sig fältlinjerna som jordklotet alstrar. Jämför med de fältlinjer du själv har ritat.
Inuti spolen så ska magnetens nordände vara riktad åt vänster.
Jag tror att det var så att jag trodde att det skedde en repulsion när nordänden av magneten och var åt samma håll som spolens nordände.
Jag tror att det var så att jag trodde att det skedde en repulsion när nordänden av magneten och var åt samma håll som spolens nordände.
Kompassnålens röda nordände ska peka åt vänster när kompassnålen är inne i spolen. Om du tänker att du flyttar kompassnålen åt vänster så ser det ut så här ungefär:
Kompassnålen ställer fortfarande in sig på samma sätt efter fältlinjerna men nu känner du kanske igen situationen där kompassnålens sydpol dras mot spolens nordpol, som vi är vana vid.
