Magnetfält rikning?

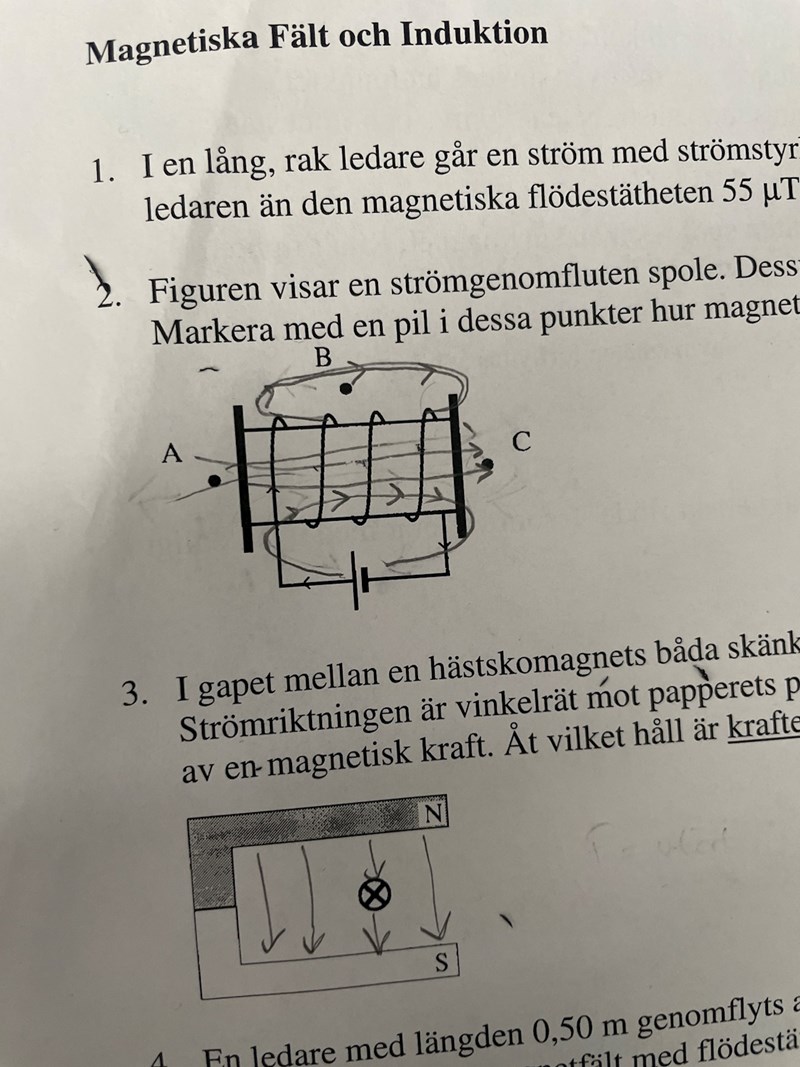

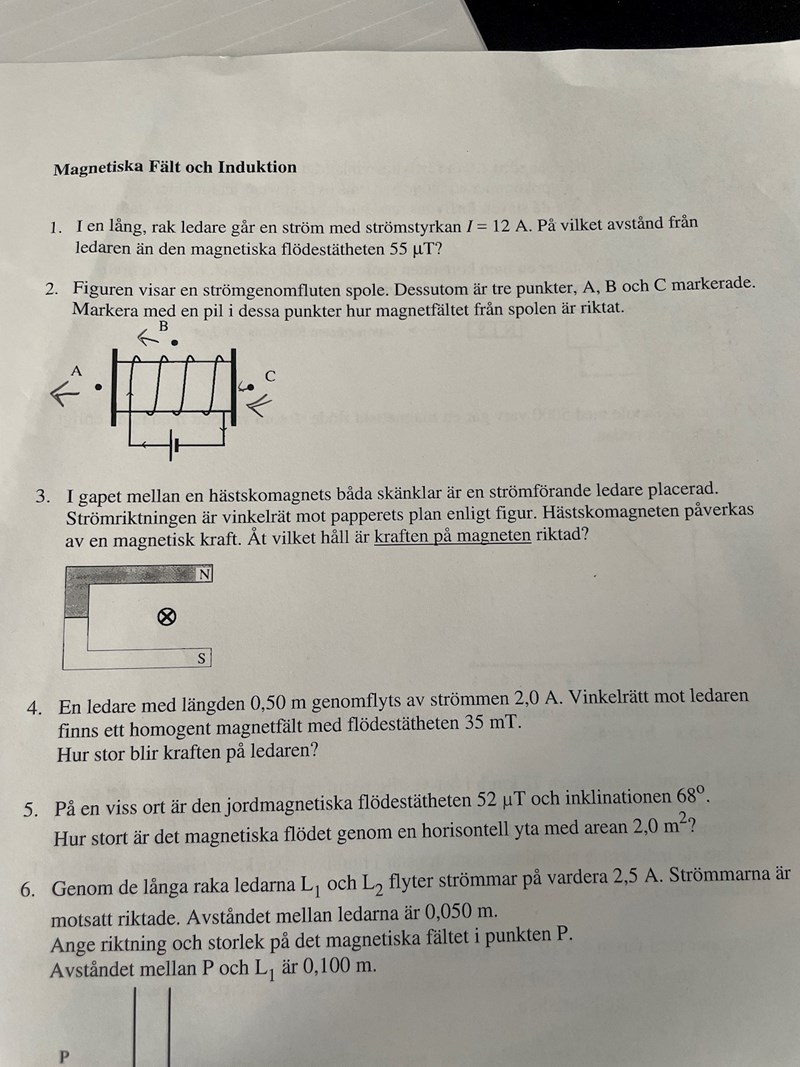

I uppgift 2 är väl magnetfältet riktat till vänster i alla 3 punkter enligt högerhandsregeln för en spole?
samt i uppgift 3, enligt högerhandsregeln (tumme ström, pekfinger magnetfält, långfinger kraft) får jag att kraften e till vänster
aaaa1111 skrev:
I uppgift 2 är väl magnetfältet riktat till vänster i alla 3 punkter enligt högerhandsregeln för en spole?
Rita fältlinjerna.
Pieter Kuiper skrev:aaaa1111 skrev:
I uppgift 2 är väl magnetfältet riktat till vänster i alla 3 punkter enligt högerhandsregeln för en spole?Rita fältlinjerna.
Pieter Kuiper skrev:aaaa1111 skrev:
I uppgift 2 är väl magnetfältet riktat till vänster i alla 3 punkter enligt högerhandsregeln för en spole?Rita fältlinjerna.

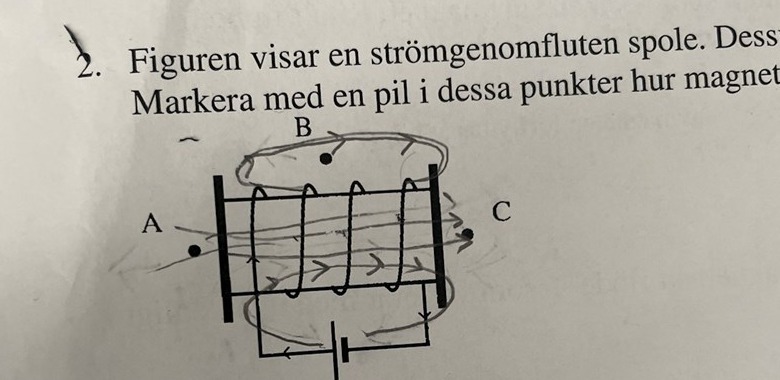

Fattar inte grejen med handregeln för en spole, för varje strömriktning får jag att magnetfältet är till vänster? Men ritar jag fältlinjer blir det till höger
aaaa1111 skrev:Pieter Kuiper skrev:aaaa1111 skrev:
I uppgift 2 är väl magnetfältet riktat till vänster i alla 3 punkter enligt högerhandsregeln för en spole?Rita fältlinjerna.
Det borde finnas ritningar i din bok. Kludda inte bara från ett suddigt minne.
Visa spoiler

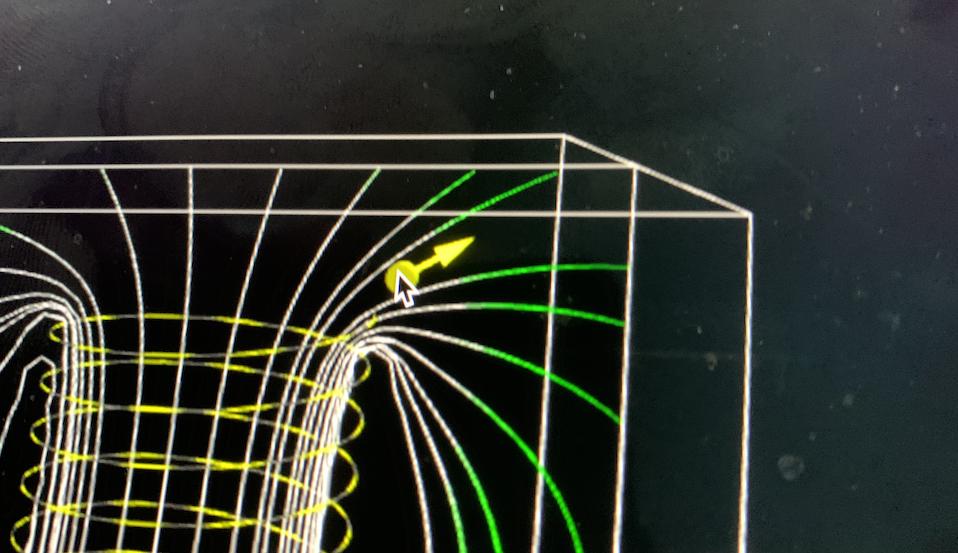

https://www.falstad.com/vector3dm/vector3dm.html?f=SolenoidField&d=streamlines&sl=y&st=20&ld=5&a1=40&a2=30&a3=36&rx=73&ry=0&rz=0&zm=1.2
(Cursor ger fältets riktning.)

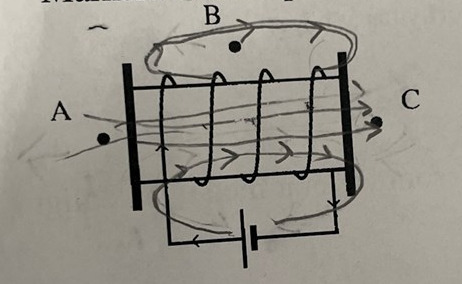

Varför ritar du fältlinjerna åt det håll du gär i den här bilden? Jag får det att de skall gå åt andra hållet.
Smaragdalena skrev:Varför ritar du fältlinjerna åt det håll du gär i den här bilden? Jag får det att de skall gå åt andra hållet.
+ till - pol???
Du måste ta hänsyn till att ledningen från pluspolen går upp framför spolen och går ner på baksidan!
Smaragdalena skrev:Du måste ta hänsyn till att ledningen från pluspolen går upp framför spolen och går ner på baksidan!
Jag kanske låter helt dum nu men hur påverkar det?
Om ledningen hade gått upp bakom spolen och kommit ner på framsidan skulle fältet ha pekat åt andra hållet!
Smaragdalena skrev:Om ledningen hade gått upp bakom spolen och kommit ner på framsidan skulle fältet ha pekat åt andra hållet!
Hur får du fram det, är det enl högerhandsregleln för en spole?
Ursäkta om jag ställer så självklara frågor, jag kan bara inte få ett grepp om magnetism alls
Om man tittar in i en ledare i genomskärning så så går magnetfältet runt den så här:
Krysset i ledaren betyder att strömmen går in i ledaren. Magnetfältet går i cirklar runt den.
Om vi tittar på en spole i genomskärning så kan det se ut så här:
Runt vare enskild ledare får du ett cirkelformat magnetfält. Kan du list ut vad det resulterande magnetfältet blir från alla samverkande varv med ledare?
ThomasN skrev:Om man tittar in i en ledare i genomskärning så så går magnetfältet runt den så här:
Krysset i ledaren betyder att strömmen går in i ledaren. Magnetfältet går i cirklar runt den.
Om vi tittar på en spole i genomskärning så kan det se ut så här:
Runt vare enskild ledare får du ett cirkelformat magnetfält. Kan du list ut vad det resulterande magnetfältet blir från alla samverkande varv med ledare?
Jag tror jag fattar lite bättre nu!
Alla ledare som går in har ju ett magnetfält som går medurs, medan alla som går ut har ett moturs?
ThomasN skrev:Om man tittar in i en ledare i genomskärning så så går magnetfältet runt den så här:
Krysset i ledaren betyder att strömmen går in i ledaren. Magnetfältet går i cirklar runt den.
Om vi tittar på en spole i genomskärning så kan det se ut så här:
Runt vare enskild ledare får du ett cirkelformat magnetfält. Kan du list ut vad det resulterande magnetfältet blir från alla samverkande varv med ledare?
Ahhhh jag fattar!!!
Det ger ett magnetfält som är riktat plus till minus utanför spolen, och tvärtom inuti spolen.
