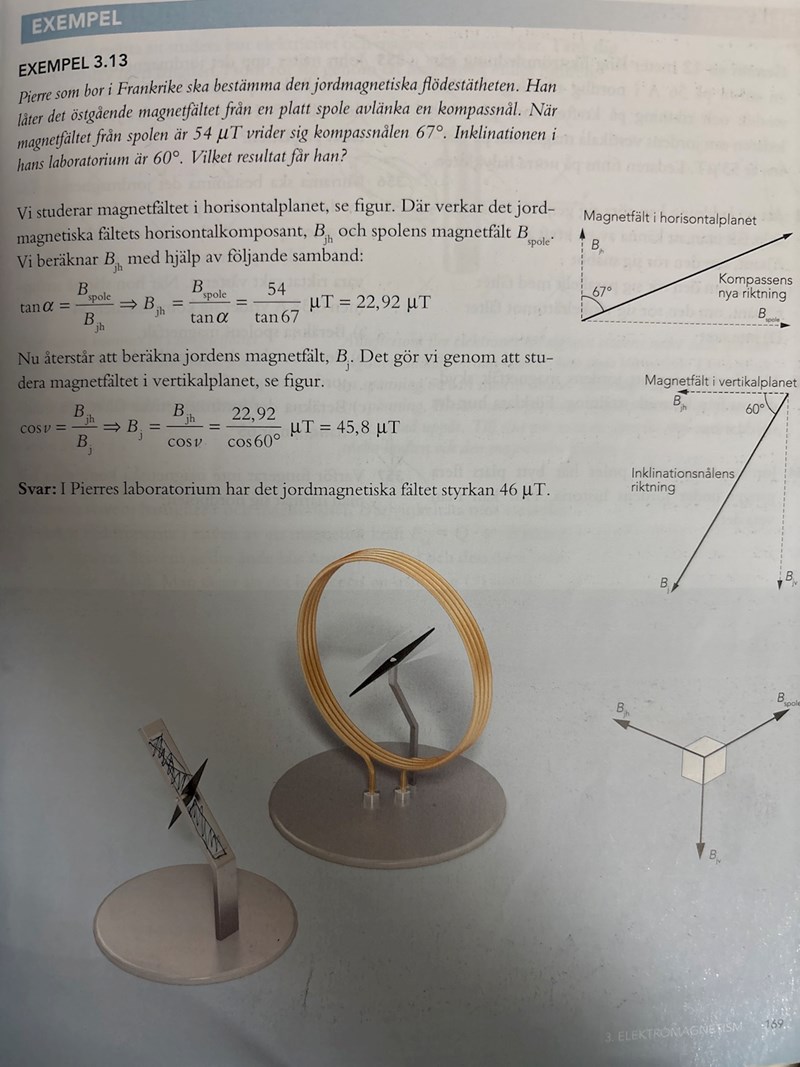

Magnetfält som exempel 3.13
Jag fattar aldrig sånna här uppgifter och hur jag ska veta riktningen av magnetfältet för spiken och varför Bjh i första bilden är riktad uppåt och i andra åt vänster. Hur ska jag tänka kring ritningar när jag löser sådana här uppgifter?

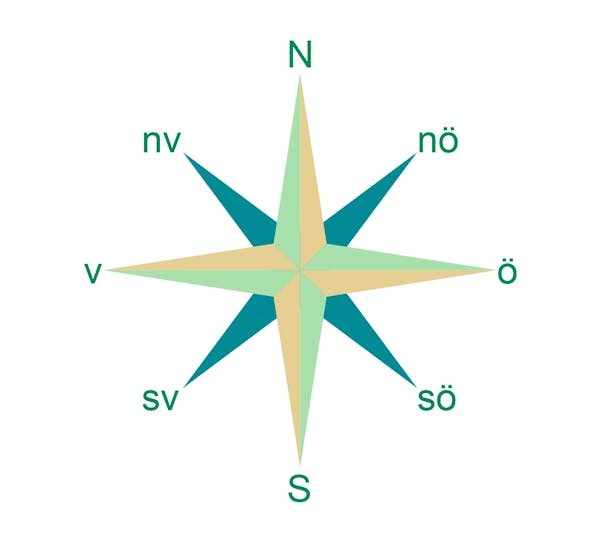

Det är en platt spole, magnetfältet från en platt spole är alltid riktat utåt, du kan använda högerhandsregeln för att ta reda på riktningen (Magnetfältets riktning för en platt spole bestäms med högerhandsregeln: böj fingrarna i strömmens riktning runt spolen, så pekar tummen i magnetfältets riktning inuti spolen.). Exemplet säger också att den är riktad österut. Jordens horisontella magnetfält är alltid riktat norrut och vertikalen är alltid riktad vinkelrätt mot horisontalplanet.
Så om vi vet att spolen Bspole är riktad österut kan vi se att jordens horisontall flödetstätheten Bjh kommer att vara riktad vinkelrätt "uppåt" (norden):
Slutligen vet vi att det finns en lutning i hans laboratorium som är 60°. Detta ger oss möjligheten att beräkna jordens magnetfält. I det andra koordinatsystemet är Bj riktad vinkelrätt eftersom det vertikala magnetfältet är riktat nedåt inuti jorden medan det horisontella är riktat mot norr som ligger ner (Du kan se den vita kuben).
Hoppas du förstår nu, om du har frågor kan du ställa dem.
