Magnetfält uppgift

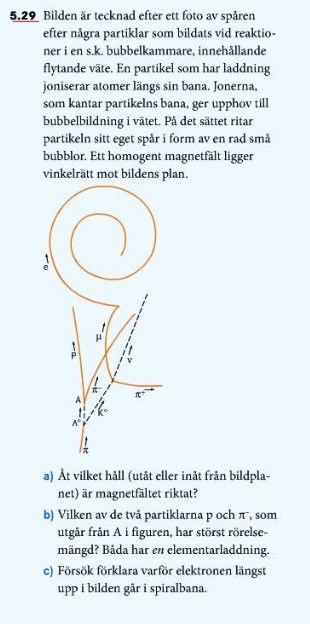

Jag förstår inte alls hur jag ska komma fram till någon av dessa... Förstår inte figuren alls... :/

Vad är otydligt i figurens beskrivning?

Laddade partiklar som rör sig i ett magnetfält påverkas av en kraft. Kraften är olika riktad beroende på om laddningen är positiv eller negativ.

På bilden ser vi spår efter partiklar vars banor kröker åt såväl vänster som höger. Vi ser t.ex. att en elektron, som naturligtvis är negativt laddad, har vikt av åt vänster höger. Hur måste alltså kraften vara riktad på den partikeln? Hur ska magnetfältet vara riktat?
