Katarina149 4282
Postad: 23 nov 11:40 Redigerad: 23 nov 11:47

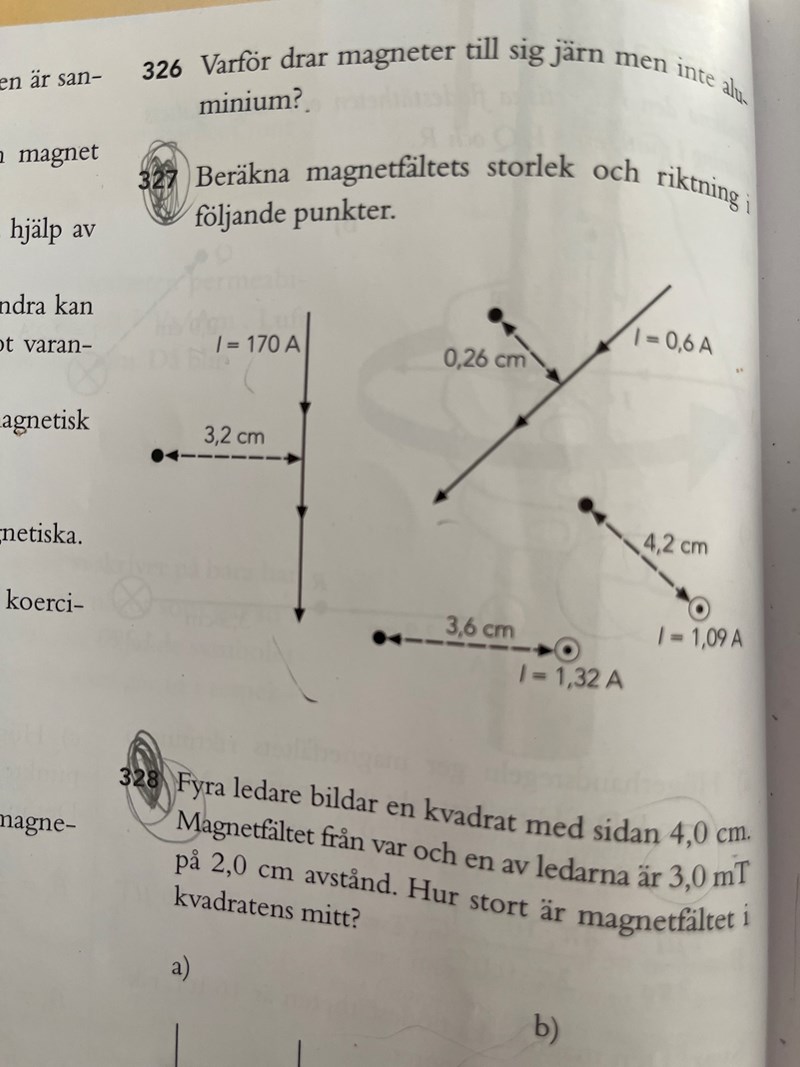

Magnetfältets riktning (327)

Om vi tittar om den första magnetfältet där I=170A. När jag använder höger handsregeln får jag att handen går ”rakt upp” dvs att magnetfältet kommer gå rakt upp. Är det rätt?

Programmeraren Online 975
Postad: 23 nov 11:50 Redigerad: 23 nov 11:56

Nej,  det går rakt ner "in i papperet". Satte du tummen i strömriktningen? Försök att rita i "3D":

Fingrarna som greppar runt ledaren går moturs runt den. Det är magnetfältets riktning.

Katarina149 4282
Postad: 23 nov 12:13 Redigerad: 23 nov 12:15

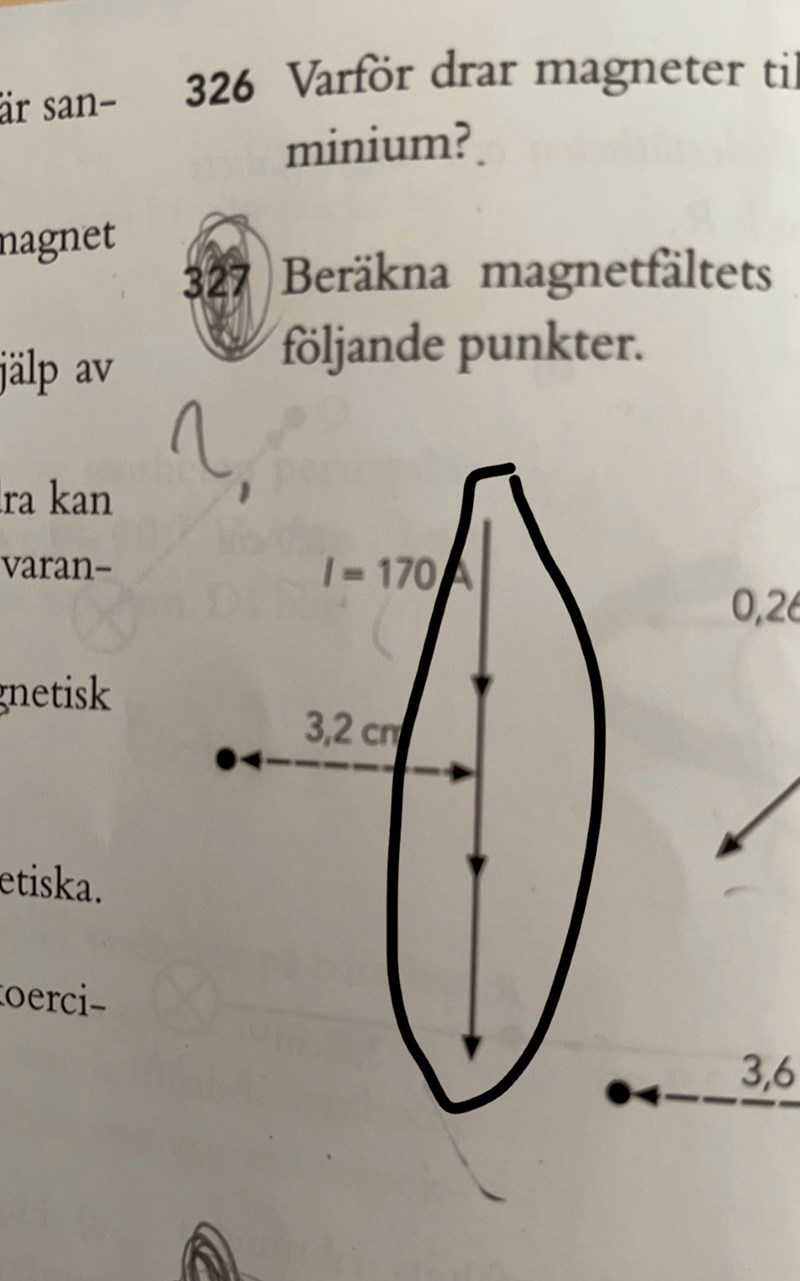

Är det här strömriktningen?



_
Hur ska fingrarna placeras? Ska tummen vara riktad på de många sträcket som är i vertikal riktning? Sen ska fingrarna vara riktade moturs , dvs att de kommer gå in i pappret ?

Programmeraren Online 975
Postad: 23 nov 12:16

Ja, ledaren med sina pilar är strömmen. Den strecka linjen är bara för att visa avståndet mellan punkten och ledaren.

Katarina149 4282
Postad: 23 nov 12:16 Redigerad: 23 nov 12:16

Hur ska fingrarna placeras? Ska tummen vara riktad mot sträcket som är i vertikal riktning? Sen ska fingrarna vara riktade moturs , dvs att de kommer gå in i pappret ?

Programmeraren Online 975
Postad: 23 nov 12:18 Redigerad: 23 nov 12:18

Greppa runt ledaren. Fingrarna visar inte en riktning i betydelsen en vektor, de visar "rotationsriktningen" på det "runda" fältet runt ledaren. Om du greppar ledaren kan du ju sen vrida handen runt den. Det blir många olika "vektorriktningar" men samma "rotationsriktning"

Katarina149 4282
Postad: 23 nov 12:19 Redigerad: 23 nov 12:20

Jag förstår inte vad du menar . Hur kan man rita en cirkel med pilar till magnetfältet där I=170A? Hur ska pilarna vara riktade?

Programmeraren Online 975
Postad: 23 nov 12:21 Redigerad: 23 nov 12:23

Försök göra det jag skriver. Sakta. Låt det ta tid. Jag lovar att det är enklare än du tror!
Det enda du ska ta reda på är åt vilket håll fältet runt ledaren är riktat. Tänk fältet som ett snurrande ring. Du ska bestämma om den snurrat moturs eller medurs.

När det är klart kan du bestämma i riktningen i en punkt bredvid ledaren. Om en cirkel snurrar moturs kommer att komma ovanifårn och åka nedåt i papperet på vänstra sidan om ledaren. På samma sätt kommer den upp ur papperet till höger om ledaren.

Katarina149 4282
Postad: 23 nov 12:23 Redigerad: 23 nov 12:24

Där I=170A snurrar ”ringen” eller cirkeln moturs

Bäst att vi tar allt stegvist

Programmeraren Online 975
Postad: 23 nov 12:24

Jag ritade i "3d"-bilden. Ringen snurrar moturs. Som fingrarna runt den greppade ledaren visar.

Katarina149 4282
Postad: 23 nov 12:24

Men hur vet man att strömmen går rakt in i cirkeln som du har ritat?

Programmeraren Online 975
Postad: 23 nov 12:27

Det är ledaren du utgår från. Den du greppar med högerhanden. Magnetfältet runt en ledare är cirkulärt.

Katarina149 4282
Postad: 23 nov 12:28

Kan du visa med en bild så att jag kan hänga med?

Programmeraren Online 975
Postad: 23 nov 12:30

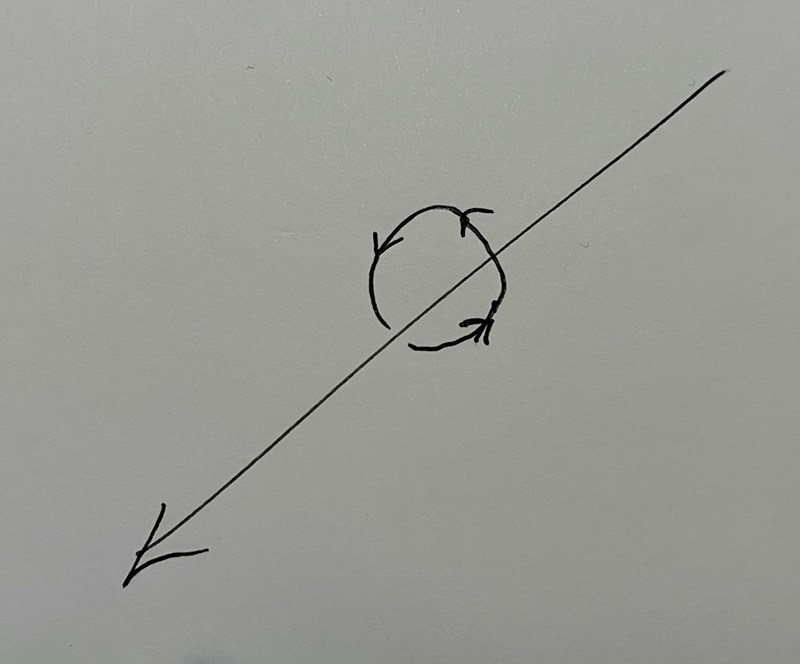

Jag ritar inte så bra i 3D men ett försök:

Katarina149 4282
Postad: 23 nov 12:32 Redigerad: 23 nov 12:32

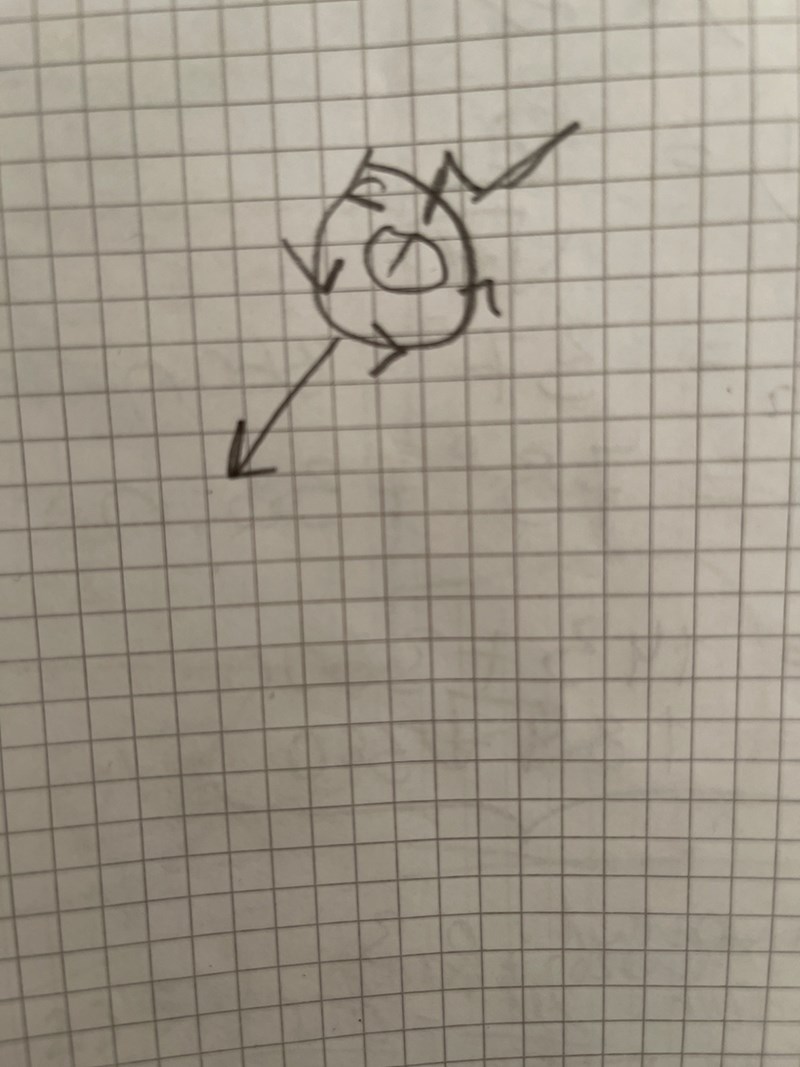

Ok nu förstår jag. Om vi istället tittar på magnetfältet där I=0.6A  . Ska man tänka att magnetfältet även går rakt ut?

Programmeraren Online 975
Postad: 23 nov 12:35

0,6A är väldigt lik, nästan samma sak. Magnetfältet får rakt ner genom punkten här också. Rita in punkten till vänster om ledaren cirkeln. Diametern är ju godtycklig.

Katarina149 4282
Postad: 23 nov 12:36

Har jag gjort rätt på min bild ?

Programmeraren Online 975
Postad: 23 nov 12:36

Ja. Men du sa "rakt ut" och tolkade det som att du menade en annan riktning

Katarina149 4282
Postad: 23 nov 12:37 Redigerad: 23 nov 12:37

Ska det vara rakt ut åt vänster som magnetfältet ska riktas mot?

Programmeraren Online 975
Postad: 23 nov 12:39
Programmeraren skrev:

0,6A är väldigt lik, nästan samma sak. Magnetfältet får rakt ner genom punkten här också. Rita in punkten till vänster om ledaren cirkeln. Diametern är ju godtycklig.

Katarina149 4282
Postad: 23 nov 12:39 Redigerad: 23 nov 12:39

Menar du alltså att den ska vara rakt utåt ur pappret åt vänster?

Programmeraren Online 975
Postad: 23 nov 12:40

Jag menar att fältet går rakt ner in i papperet i punkten. En cirkel som "roterar" motsols och har en diameter genom punkten kommer ju röra sig rakt nedåt i punkten.

Katarina149 4282
Postad: 23 nov 12:41

Hur kan magnetfältet gå rakt inåt mot pappret om tecknet är ”•” ?

Programmeraren Online 975
Postad: 23 nov 12:43

Har du bytt ledare? Du sa den med 0,6A.

Katarina149 4282
Postad: 23 nov 12:44 Redigerad: 23 nov 12:45

Den snackar jag om . Du menar alltså att magnetfältet ska in i pappret för fingrarna kommer slingra sig moturs

Programmeraren Online 975
Postad: 23 nov 12:45

Ledaren är det heldragna strecket

Katarina149 4282
Postad: 23 nov 12:45

Du menar alltså att magnetfältet ska in i pappret för fingrarna kommer slingra sig moturs

Programmeraren Online 975
Postad: 23 nov 12:47 Redigerad: 23 nov 12:47
Katarina149 skrev:

Hur kan magnetfältet gå rakt inåt mot pappret om tecknet är ”•” ?

Det verkade som du trodde punkten var ledaren.

Ja, magnetfältet är moturs eftersom fingrarna går moturs. Om cirkeln görs så stor att punkten ligger på cirkeln ser man att fältet går rakt ned i papperet i punkten

Katarina149 4282
Postad: 23 nov 12:48

Jag har svårt att skilja på vad som är ledaren och magnetfältet

Programmeraren Online 975
Postad: 23 nov 12:50

Ta det sakta och börja med att konstatera år vilket håll ledaren och strömmen går.

Sen greppar du ledaren med högerhanden och ritar in cirkeln med riktningspilar

Sen tänker du att cirkeln är så stor att den går genom punkten. Då ser du riktningen i punkten.

Katarina149 4282
Postad: 23 nov 19:20

Jag förstår inte vad du menar

Programmeraren Online 975
Postad: 23 nov 20:00 Redigerad: 23 nov 20:02

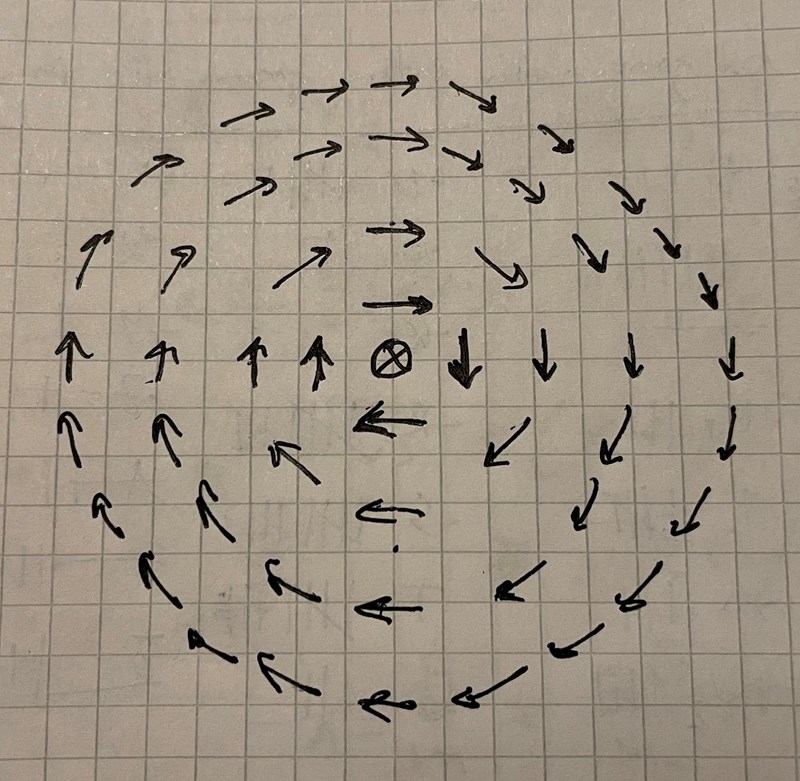

Så här ser fältet ut runt en ledare där strömmen går från oss (in i papperet).

Ta högerhanden och greppa ledaren, tummen ska peka i strömriktningen, dvs in i bilden. Du ser att fingrarna runt ledaren ringlar sig medurs.
Pilarna visar det magnetiska fältets riktning i en massa olika punkter.
Fältet är svagare ju längre från ledaren man kommer så egentligen ska pilarna vara kortare längre ut från ledaren.
Man kan rita hur många "cirklar" som helst runt ledaren, fältet finns överallt men med olika riktning och styrka.

Katarina149 4282
Postad: 23 nov 20:52 Redigerad: 23 nov 20:53

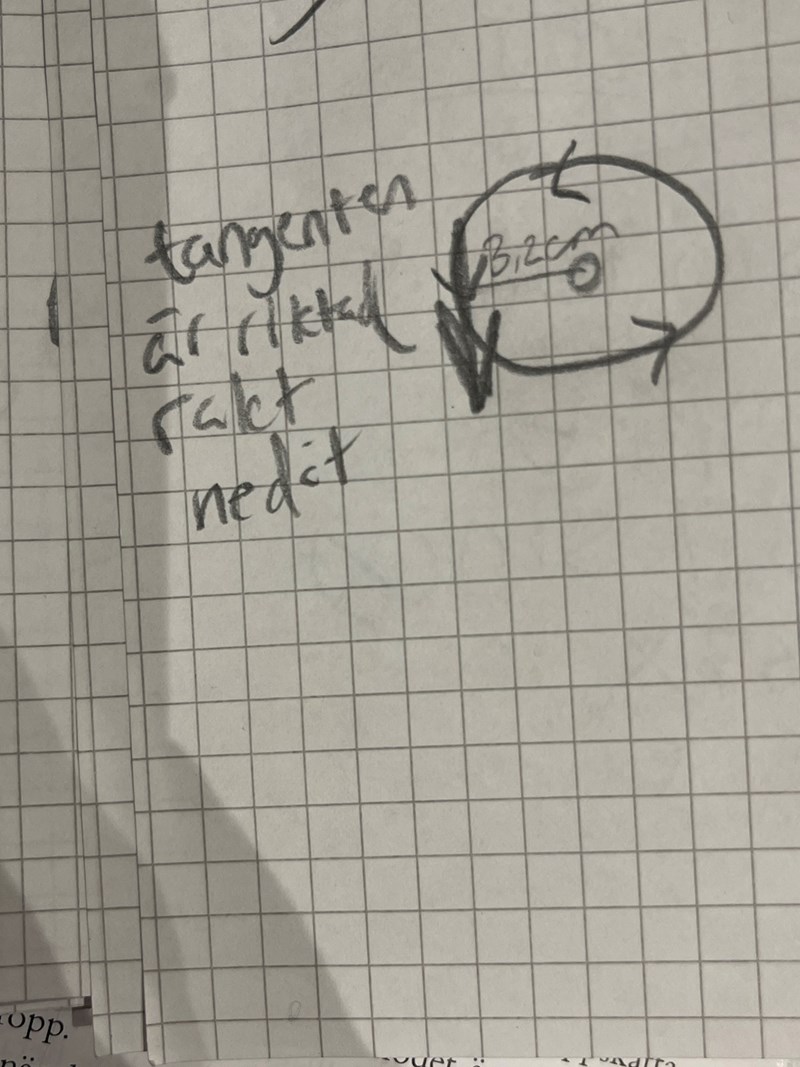

Är detta rätt? För magnetfältet där I=170A

Katarina149 4282
Postad: 23 nov 20:57

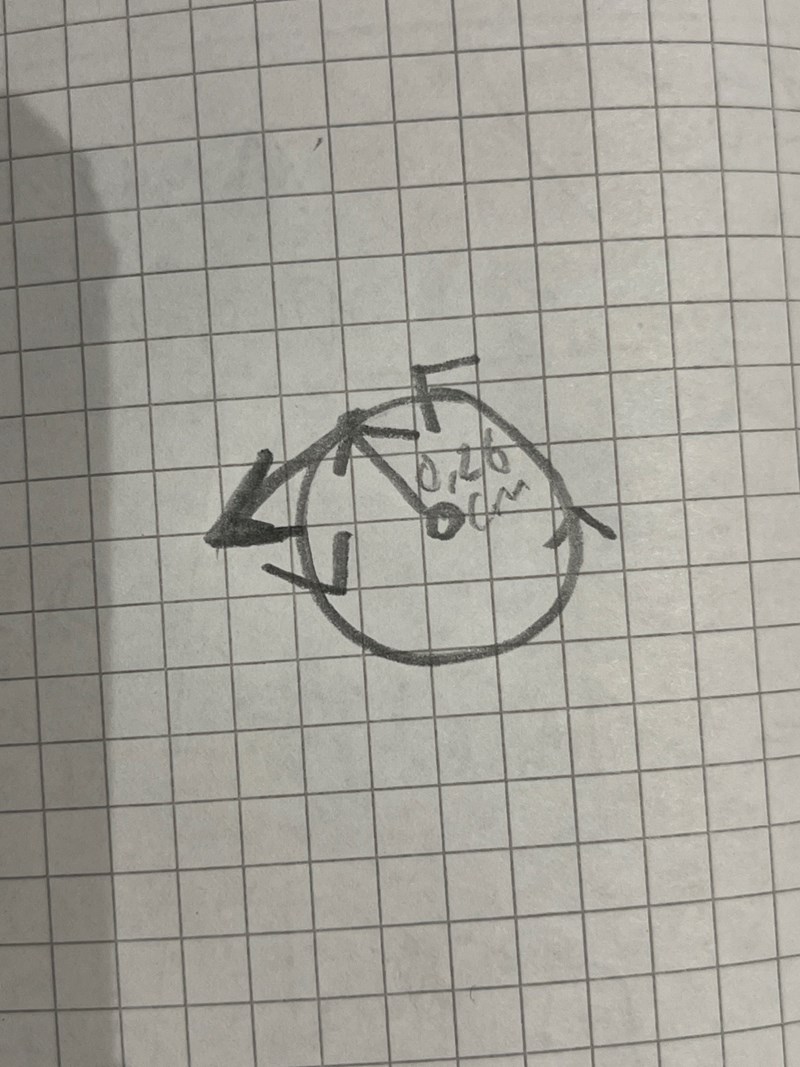

Där I=0.6A är magnetfältets riktning som på den här bilden :

Tangenten visar magnetfältets riktning som är riktad ner åt vänster

Programmeraren Online 975
Postad: 23 nov 21:00

170A: Du har ritat den på andra ledden men jag tror du menar KORREKT att fältet är riktat nedåt i punkten 3,2 cm till vänster om ledaren.

0,6A: Du har ritat den på andra ledden men jag tror du menar KORREKT att fältet är riktat nedåt i punkten 0,26 cm till vänster om ledaren.

Katarina149 4282
Postad: 23 nov 21:05

Ja precis

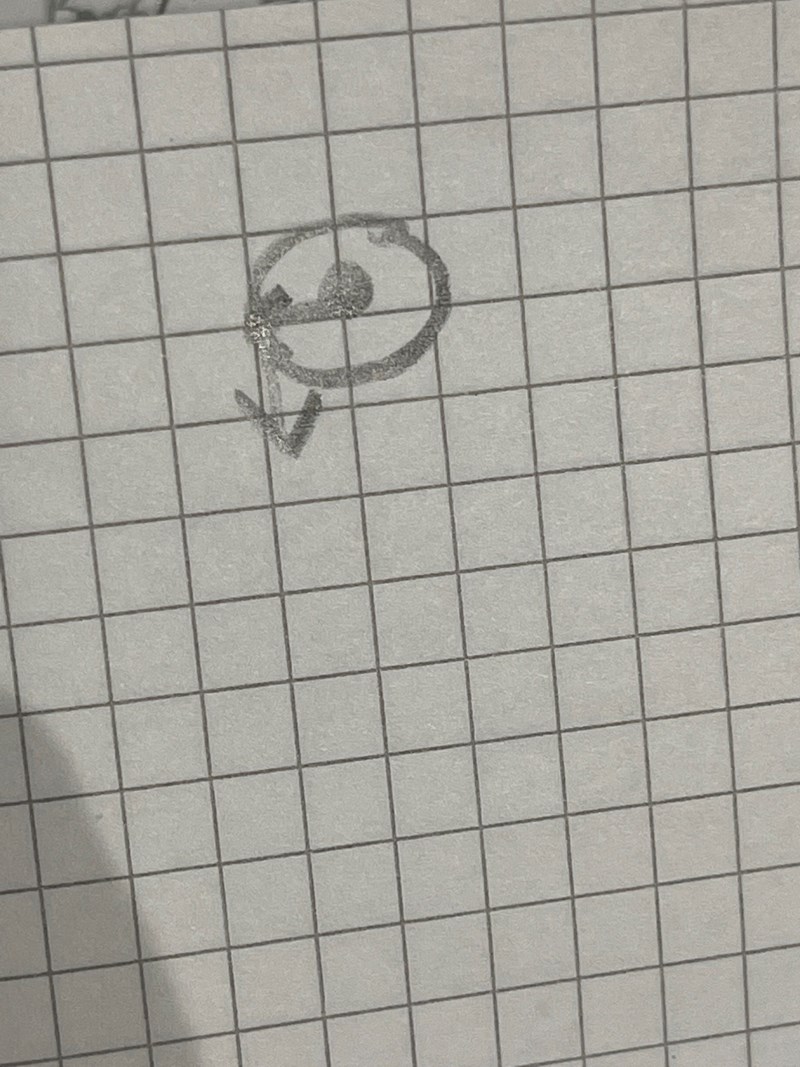

Där I=1.32 är det rätt att tänka så här :

Tangenten är riktad rakt ner till vänster om ledaren. Strömmen är riktad åt vänster

Programmeraren Online 975
Postad: 23 nov 21:09

Du menar att strömmen är riktad mot oss men att magnetfältet är riktat nedåt i punkten, eller hur?

Katarina149 4282
Postad: 23 nov 22:57

Ja men varför är strömmen riktad mot oss? Är det för att det är en prick , runt pricken finns en större cirkel?

Programmeraren Online 975
Postad: 23 nov 23:05 Redigerad: 23 nov 23:07

Ja!

Cirkel med prick ser ut som en pilspets framifrån (pricken är spetsen), pilen på väg mot dig.
Cirkel med kryss ser ut som en pil bakifrån (fjädrarna bak på en pil), på väg ifrån dig.
Ledare ritas alltid med ring runt pricken/krysset.

I andra uppgifter såg jag att de ritar magnetfält med samma symbol (ibland ritas fält med bara prick och kryss, utan ring runt, men vet inte hur din bok gör).
