Magnetfältets styrka i mittpunkten P
Hej!

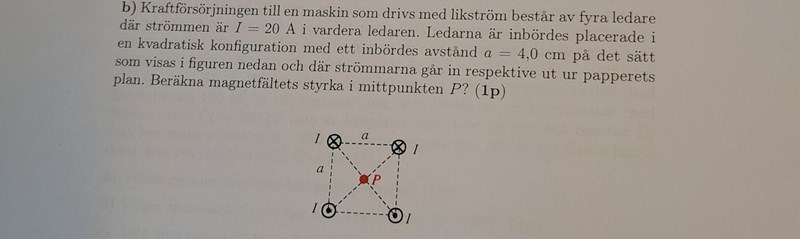

jag körde fast på denna uppgift och vet inte hur man ska tänka med riktningar när P är liksom i mitten av en kvadrat och inte en rak linje. jag är medveten om att det är högerhandsregeln som gäller.
Räkna ut avståndet till mittpunkten och använd formeln för magnetfält runt en rak ledare för de fyra ledarna. Fälten från dessa ska adderas som vektorer.
Magnus O skrev:Räkna ut avståndet till mittpunkten och använd formeln för magnetfält runt en rak ledare för de fyra ledarna. Fälten från dessa ska adderas som vektorer.
Ja avståndet kan räknas ut mha pythagora sats då sidlängderna är lika. Men B-fältet blir väl lika i belopp för alla 4 ledare i och med att det är samma avstånd till varandra? sen kan jag tänka mig att riktningen blir olika om man tar hänsyn till avstånd från varje ledare till mittpunkten?
Om du ritar ut fälten med cirklar ser du att fälten kommer att samverka till ett fält riktat åt vänster.
Magnus O skrev:Om du ritar ut fälten med cirklar ser du att fälten kommer att samverka till ett fält riktat åt vänster.
Jag förstår inte riktigt hur du menar. Det är fyra ledare och en punkt P i mitten.
Magnus O skrev:
Jag ser inte vilka fält som är åt vänster. Men jag ser att två fält pekar åt höger som kommer från kryss ledare och två fält pekar också åt höger som kommer från punkt ledare.
Fälten från ledarna som ligger diagonalt kommer att hamna i samma riktning. I det ena fallet snett uppåt vänster och i det andra fallet snett nedåt vänster. Summan av dessa blir ett fält till vänster.
Magnus O skrev:Fälten från ledarna som ligger diagonalt kommer att hamna i samma riktning. I det ena fallet snett uppåt vänster och i det andra fallet snett nedåt vänster. Summan av dessa blir ett fält till vänster.
hänger tyvärr inte med eller jag ser inte hur du menar. Får återkomma!
