Hmmsson 48
Postad: 5 maj 2017 15:54

Magnetisk flödestäthet i solenoid/toroid

Under en inledande laboration med spolar använder Klara ett mätinstrument för att beräkna den magnetiska flödestätheten hos olika spolar. Vilket resultat bör hon ha för följande spolar om strömmen genom dem var 1,5 A?



c)  Hon använder en toroid med omkretsen 25cm, 1200 lindningsvarv och en kärna med den relativa permeabiliteten 1000.

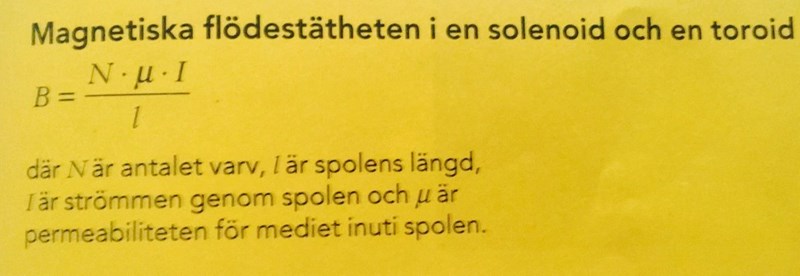

För att kunna använda formeln: B=(N×μ×i)÷(längden) så måste jag veta längden (L) vilket jag inte vet hur jag ska få fram. Jag vet inte hur jag ska komma vidare, jag kan ju inte bryta ut (L) eftersom jag inte vet vad (B) är.

μ måste ju bli 1000×4π×10-7= 0,001256

Guggle 1364
Postad: 8 maj 2017 16:19

Men det står ju att toroidens omkrets är 25 cm.

BBaro 107
Postad: 28 jan 2019 22:19

Hej,

Jag undrar faktiskt samma sak.

Enligt facit sätter de längden = 0,25m. Men varför? det är ju omkretsen som är 0,25m.



Hur ska man tänka här?

Affe Jkpg 6630
Postad: 29 jan 2019 08:41 Redigerad: 29 jan 2019 10:44

Denna tråd är hyfsat gammal :-)

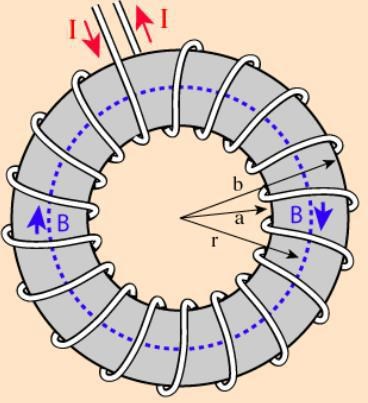

Man måste veta vad en toroid är. "l" i formeln avser längden av omkretsen som illustreras med den blå streckade linjen i figuren nedan. När toroiden har en relativt tunn järnkärna är även toroidens ytteromkrets ungefär samma sak som "l" i formeln.

BBaro 107
Postad: 29 jan 2019 13:09

Jaha, nu förstår jag. Tackar!
