ravash 66 – Fd. Medlem
Postad: 28 dec 2017 14:46

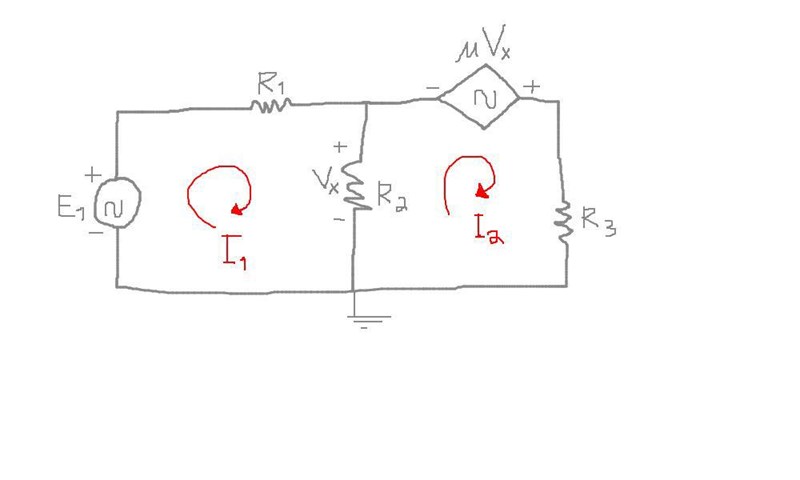

Maskanalys med beroende källa

-E1+R1I1+R2(I1-I2)=0R2(I2-I2)+μVx+R3I2=0Sedan säger boken att man kan skriva Vx=R2(I1-I2)

Varför är det så? Förstår inte varför spänningen över R2 skrivs som Vx?

Firebird 54 – Fd. Medlem
Postad: 28 dec 2017 19:49 Redigerad: 28 dec 2017 19:50

Den beroende spänningskällans värde bestäms av spänningen över R2 R_2 dvs. Vx V_x.



Sedan kan ju Vx V_x uttryckas som Vx=R2(I1-I2) V_x = R_2(I_1 - I_2) med hjälp av Ohms lag.

ravash 66 – Fd. Medlem
Postad: 29 dec 2017 00:11
Firebird skrev :

Den beroende spänningskällans värde bestäms av spänningen över R2 R_2 dvs. Vx V_x.



Sedan kan ju Vx V_x uttryckas som Vx=R2(I1-I2) V_x = R_2(I_1 - I_2) med hjälp av Ohms lag.

Varför bestäms den av just den spänningen? Varför inte ex R3? Och varför kollar de på första masken när de skriver om Vx? Den kan ju lika gärna skrivas Vx=R2(I2-I1)?

Firebird 54 – Fd. Medlem
Postad: 29 dec 2017 00:51 Redigerad: 29 dec 2017 01:10
ravash skrev :
Firebird skrev :

Den beroende spänningskällans värde bestäms av spänningen över R2 R_2 dvs. Vx V_x.



Sedan kan ju Vx V_x uttryckas som Vx=R2(I1-I2) V_x = R_2(I_1 - I_2) med hjälp av Ohms lag.

Varför bestäms den av just den spänningen? Varför inte ex R3? Och varför kollar de på första masken när de skriver om Vx? Den kan ju lika gärna skrivas Vx=R2(I2-I1)?

En beroende källa är beroende av någonting. I denna uppgift beror den på Vx V_x . Den skulle lika gärna kunna vara beroende av någon annan spänning/ström.

Det är viktigt att hålla ordning på tecken. Spänningen Vx V_x har ”plustecken” där strömmen (I1-I2) (I_1 - I_2 ) går in i resistorn Error converting from LaTeX to MathML dvs. Vx=R2(I1-I2) V_x = R_2 (I_1 - I_2 ) . Notera att -Vx=R2(I2-I1) -V_x = R_2 (I_2 - I_1) eftersom strömmen (I2-I1) (I_2 - I_1 ) går in i resistor Error converting from LaTeX to MathML där spänningen Vx V_x har minustecken.

ravash 66 – Fd. Medlem
Postad: 29 dec 2017 01:34
Firebird skrev :
ravash skrev :
Firebird skrev :

Den beroende spänningskällans värde bestäms av spänningen över R2 R_2 dvs. Vx V_x.



Sedan kan ju Vx V_x uttryckas som Vx=R2(I1-I2) V_x = R_2(I_1 - I_2) med hjälp av Ohms lag.

Varför bestäms den av just den spänningen? Varför inte ex R3? Och varför kollar de på första masken när de skriver om Vx? Den kan ju lika gärna skrivas Vx=R2(I2-I1)?

En beroende källa är beroende av någonting. I denna uppgift beror den på Vx V_x . Den skulle lika gärna kunna vara beroende av någon annan spänning/ström.

Det är viktigt att hålla ordning på tecken. Spänningen Vx V_x har ”plustecken” där strömmen (I1-I2) (I_1 - I_2 ) går in i resistorn Error converting from LaTeX to MathML dvs. Vx=R2(I1-I2) V_x = R_2 (I_1 - I_2 ) . Notera att -Vx=R2(I2-I1) -V_x = R_2 (I_2 - I_1) eftersom strömmen (I2-I1) (I_2 - I_1 ) går in i resistor Error converting from LaTeX to MathML där spänningen Vx V_x har minustecken.

Tack jag förstår nu! :) Så uppgiften kommer tala om vad den är beroende av? Jag kan inte själv ta reda på det?

ravash 66 – Fd. Medlem
Postad: 29 dec 2017 02:20

Är lite förvirrad igen, strömmen går väl från låg spänning till hög spänning, alltså - till + ? Så har man tänk på de tidigare uppgifterna. Så det borde vara väl Vx=R2(I2-I1) .
