Maskanalys med en beroende källa

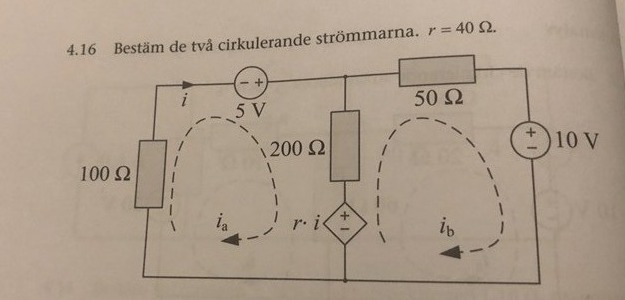

Jag har gjort maskanalys och använt kvl för de båda maskorna och enligt lösningsförslaget är i=ia men jag förstår inte varför, skulle någon kunna förklara.
Tack på förhand!

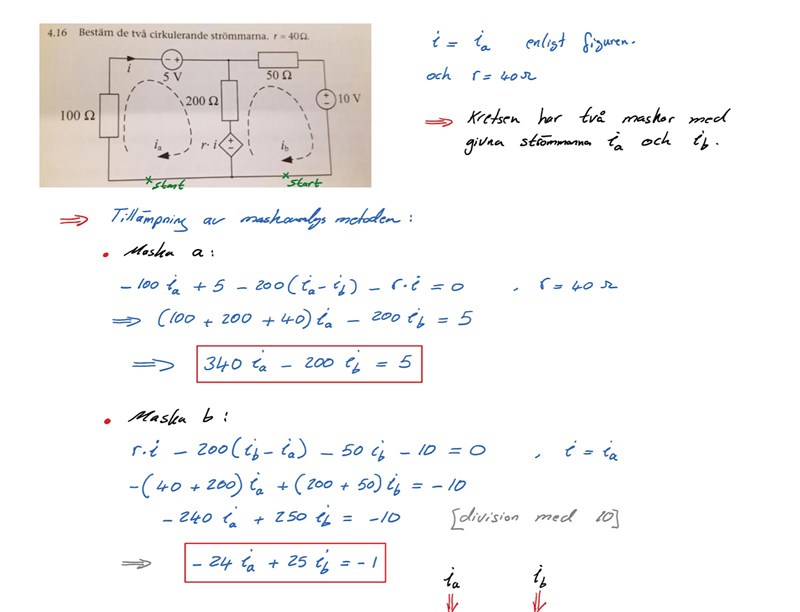

Kan du visa din lösning/lösningsförslaget?
Jag har ännu inte förstått de där rombaktiga komponenterna, är de oberoende källor? Oberoende spänningskällor i detta fall. Vad gör de i kretsen.
Asså de tillämpar kirchhoffs spänningslag på de två slingorna bara. Sen är det ju bara en spänningskälla som är romb :)
Men den där spänningskällan som är en romb är har ju spänningen 40*i och i lösningen skriver de att i=ia hur kommer det sig?
Varför inte i=ib

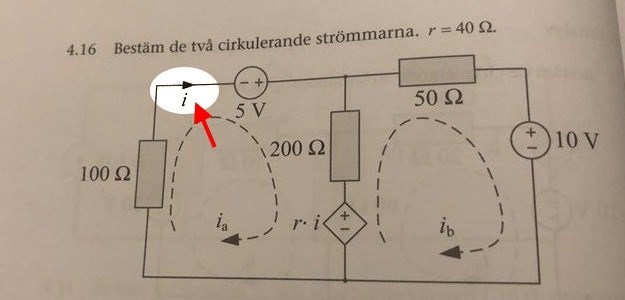

Därför att är enligt uppgiftsbilden, se här:
