Postad: 2 jul 12:00

Matningsspänningar för op förstärkare

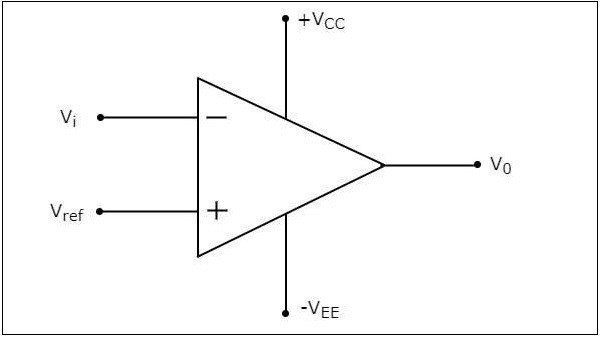

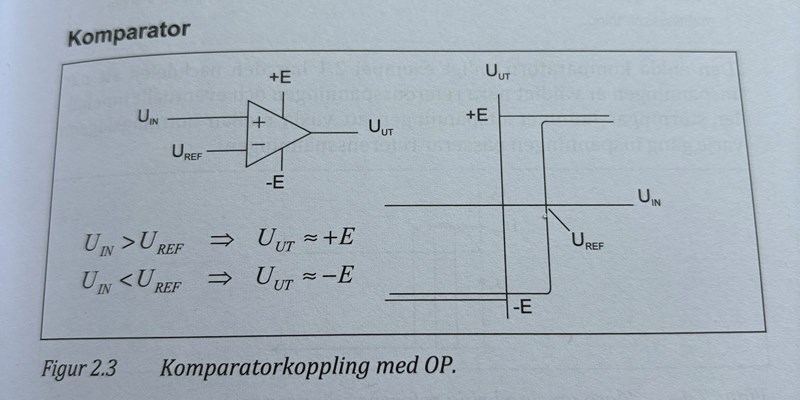

Hej! Jag har lite svårt för matningsspänningar, speciellt när det kommer till vilken pin de ska in i . Med komperatorn som den enklaste kopplingen definierar min bok det som +E på den positiva sidan och -E på den negativa, men när jag googlar visar de flesta bilderna tvärt om. Vilken roll spelar egentligen matningsspänningen för kopplingarna?

Min första tanke var att det bara avgör om output ska bli hög eller låg om inspänningen är högre än referensen osv, att byta plats på E och -E bara inverterar signalen. Gäller detta i så fall även för schmitt-triggern?

Pieter Kuiper 7632
Postad: 2 jul 12:10

Det vanliga med OP och andra IC är att inte rita matningsanslutningar alls.

Sedan kan man rita hur man vill. Det finns ingen positiv eller negativ sida på symbolen.

Om du talar om ingångerna ska du prata om "den inverterande ingången" eller "den icke-inverterande ingången".

InteDenSmartaste 25
Postad: 2 jul 13:24

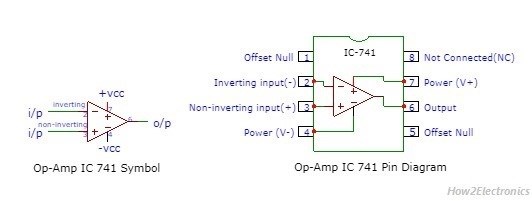

Hm okej. Så det spelar alltså ingen roll hur man ritar inmatningarna? Kommer man ändå alltid sätta den högre spänningen i 7an och den lägre i 4an?

Pieter Kuiper 7632
Postad: 2 jul 13:28 Redigerad: 2 jul 13:29
InteDenSmartaste skrev:

Kommer man ändå alltid sätta den högre spänningen i 7an och den lägre i 4an?

Kretsen μA741 kan se ut på olika sätt. Förr var dessa vanligare:

https://commons.wikimedia.org/wiki/File:741_op-amp_in_TO-5_metal_can_package_close-up.jpg
