Cien 1108
Postad: 29 jan 18:12 Redigerad: 29 jan 18:23

Mätteknik (spännings- och strömriktig koppling)

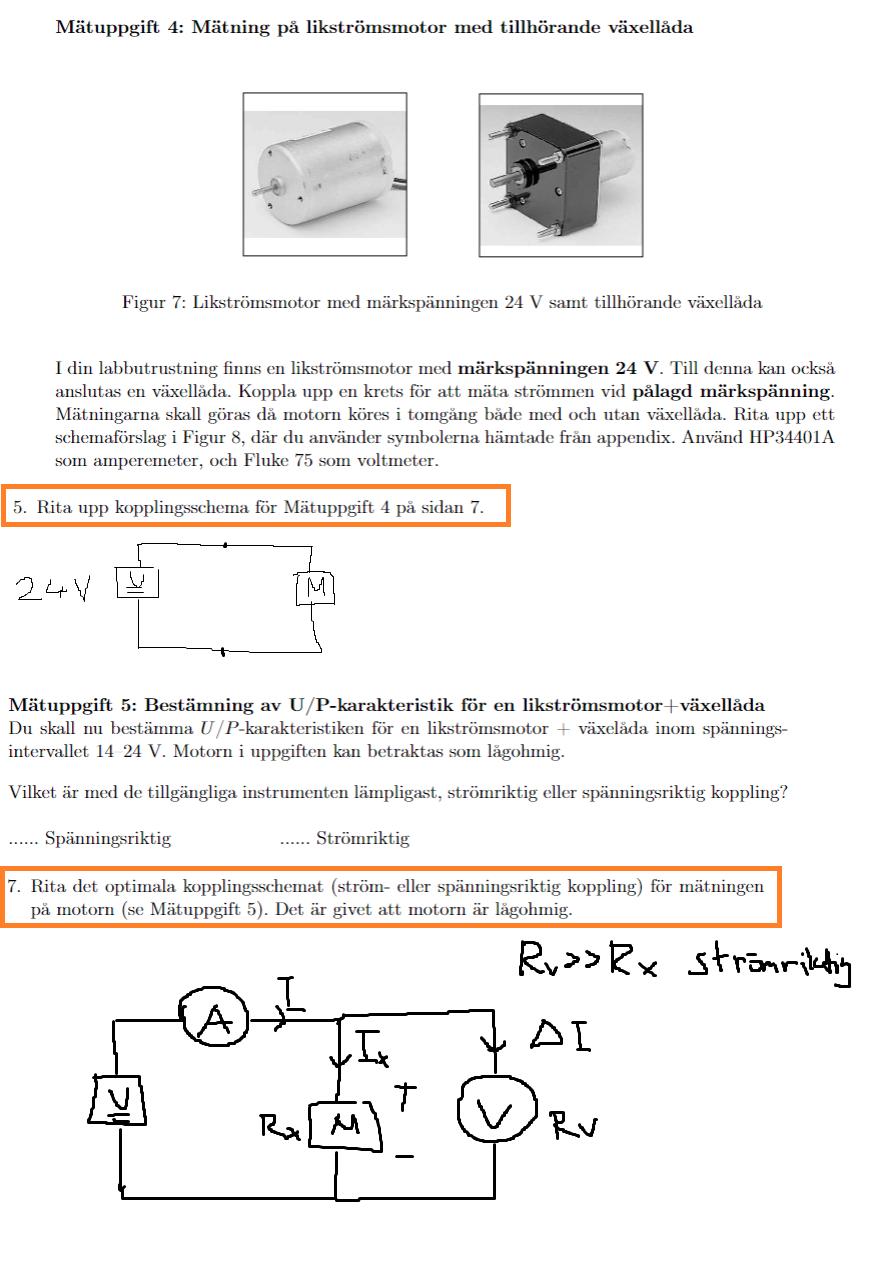

Hej, jag undrar om jag svarar rätt på uppgift 5 och 7.

Bör det vara en variabel spänningskälla på uppgift 7 då spänning ska vara i ett intervall av 14<V<22(och öka gradvis)?

Bör det vara en strömriktig koppling på uppgift 7? resonemanget är att motorn sägs ha en låg resistans, och har då läst att man bör använda en strömriktig koppling då.

JohanF 4158 – Moderator
Postad: 29 jan 20:13

Ja, på mätuppgift 5 så ska du mäta upp effekten som funktion av spänningen inom det angivna spänningsintervallet, så du måste ha en variabel spänningskälla för att kunna utföra mätningen vid några olika spänningsnivåer.

Ja, jag tycker ditt resonemang stämmer om att strömriktig koppling är bästa att använda.

JohanF 4158 – Moderator
Postad: 29 jan 20:18

Förresten! Begreppen strömriktig och spänningsriktig koppling har jag inte använt förut (så jag fick googla). Jag tror du har blandat ihop begreppen. Vad kallar du kopplingen som du har ritat?

Cien 1108
Postad: 29 jan 20:41
JohanF skrev:

Förresten! Begreppen strömriktig och spänningsriktig koppling har jag inte använt förut (så jag fick googla). Jag tror du har blandat ihop begreppen. Vad kallar du kopplingen som du har ritat?

Spänningsriktig (se bild). Vet du va spänningsköllan med en pil igenom betyder?

JohanF 4158 – Moderator
Postad: 29 jan 20:54

Du har skrivit strömriktig vid din figur.

Spänningskällan med pil genom är symbol för en variabel spänningskälla

Cien 1108
Postad: 29 jan 20:58
JohanF skrev:

Du har skrivit strömriktig vid din figur.

Spänningskällan med pil genom är symbol för en variabel spänningskälla

Aha du menar texten där ja! Mitt fel! Men själva figuren ska stämma

JohanF 4158 – Moderator
Postad: 29 jan 21:10

Ja, precis!

Cien 1108
Postad: 29 jan 21:12
JohanF skrev:

Ja, precis!

Tack ska du ha för hjälpen
