44 svar
241 visningar
charlie2016 är nöjd med hjälpen!
charlie2016 494
Postad: 20 jun 2019

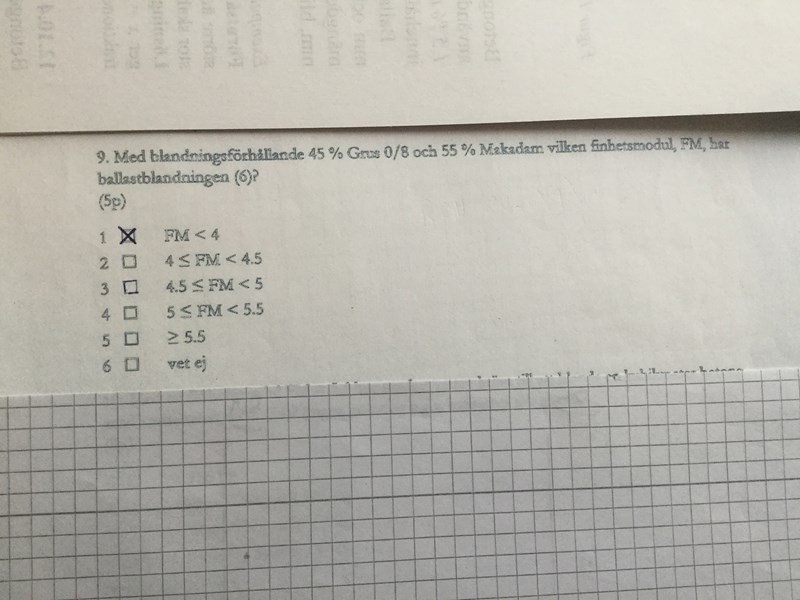

Med blandningsförhållande 45% Grus 0/8 och 55% Makadam vilken finhetsmodul?

hej .Med blandningsförhållande 45% Grus 0/8 och 55% Makadam vilken,FM har ballastblandningen?

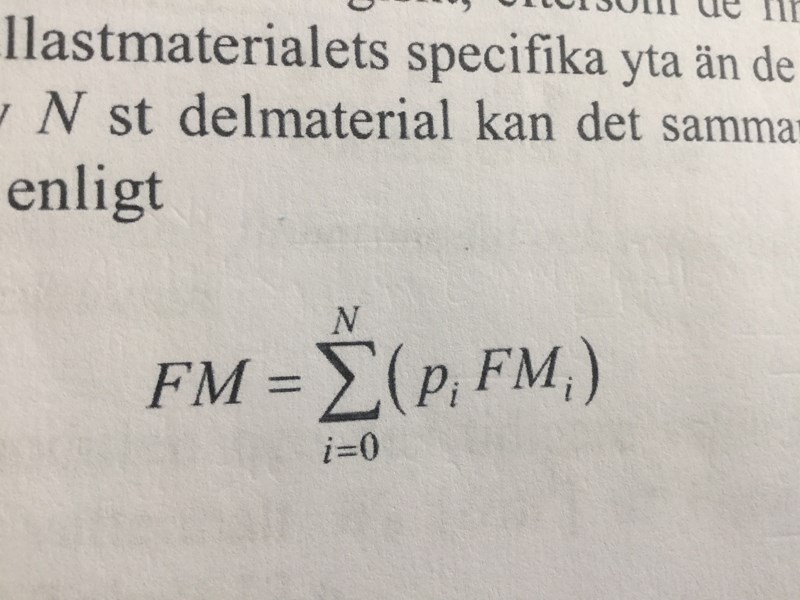

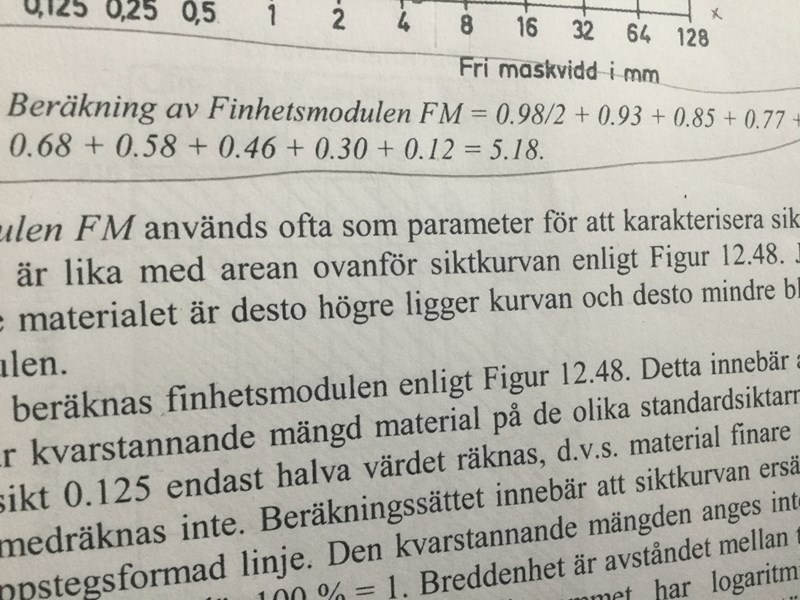

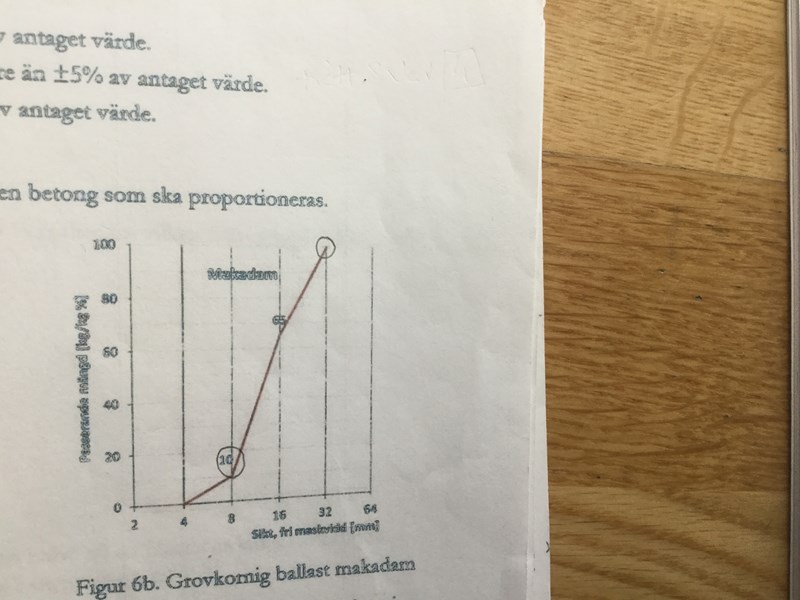

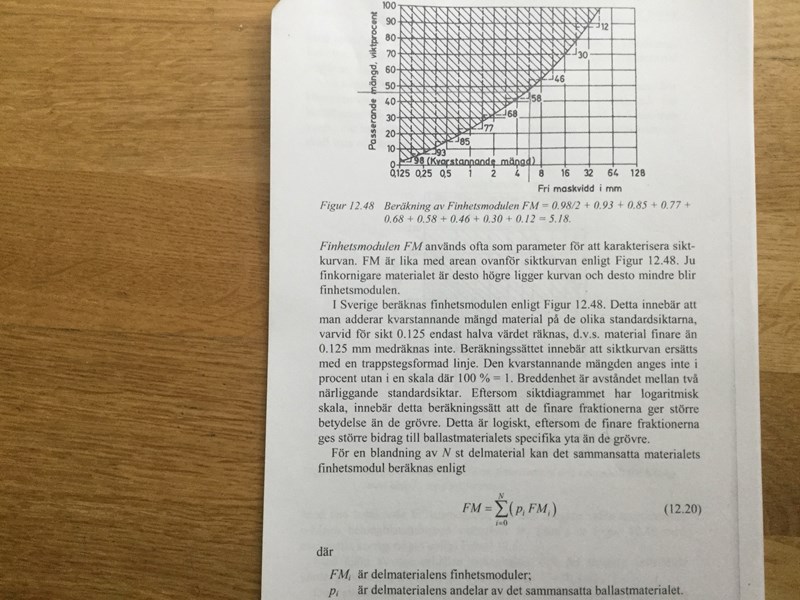

sidan 266 är från boken  enligt Figur 12,48 visar Beräkningen av Finhetsmodulen.Det står att i Sverige beräknar man så att man adderar kvarstannande mängd  På de olika standardsiktarna,varvid för sikt 0,125 endast halva värde räknas.Dvs material finare än 0,125mm med räknas inte den kvarstannande mängden anges inte i procent  utan i en skala där 100%=1

Min fråga:om vi tar Blandningsförhållande 45% Grus 0/8 och 55% Makadam.tar vi och tittar på Figur 6a på på vänster sidan av tenta frågan 6.om vi tar mellan 40-60 där i mitten

Beräkning av Finhetsmodulen FM=0,98/2+0,93+0,85+0,77+0,68+0,58=3,45

stämmer det

Affe Jkpg 4798
Postad: 20 jun 2019

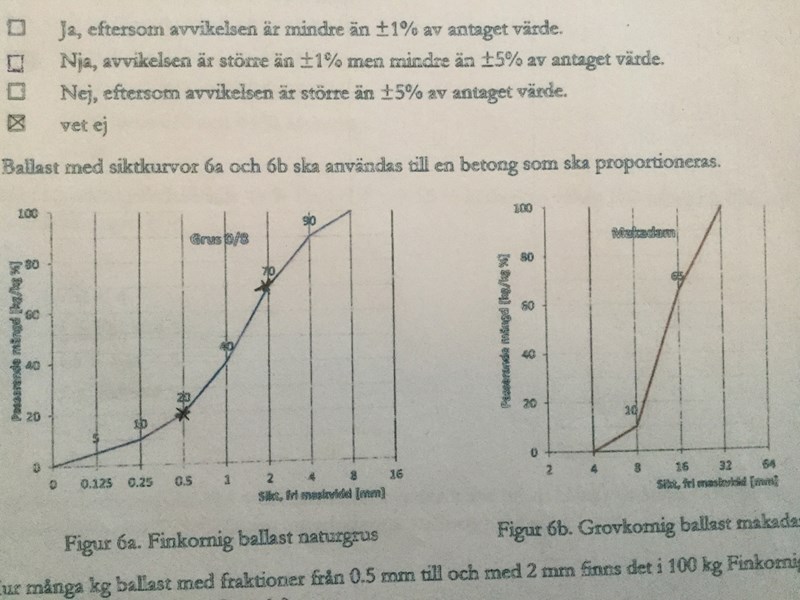

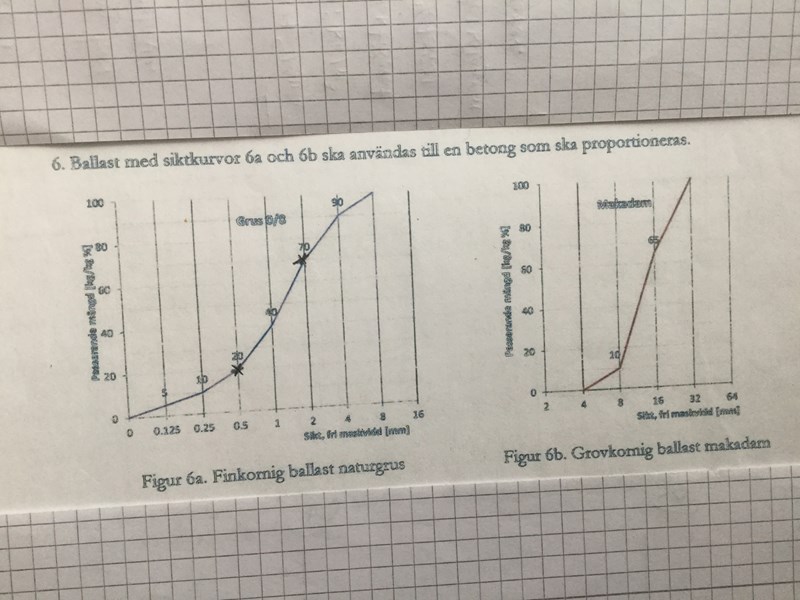

Du ska slå ihop figur 6a och 6b till en ny figur.

Det gör du genom att från figur 6a multiplicera:

0.45 med 5, 10, 20, 40, 70, 90 och 100 (0.45*100=45)



Multiplicera sedan från figur 6b:
0.55 med 10, 65 och 100 (0.55*100=55)
Addera dessa värden till den summerade figuren!

Ser du nu hur den summerade figuren t.ex. ger värdet 45+55=100% för maskvidd 32mm?

Visa hur du ritar den summerade figuren!

Från den summerade figuren kan du sedan beräkna FM enligt figur 12.48

charlie2016 494
Postad: 21 jun 2019

Tack för din förklarning Affe.

Jag har Multiplicerat  från Fig 6a och dessa värde jag har fått=2,25. 4,5. 9. 18. 31,5 och 40,5

Multiplicerat från Fig 6b och har fått dessa värde=5,5 och 35,7

skall jag rita en figur som figuren 12.48 och sätta dessa värde i?

sedan börjar man med den minst värde och dela med 2 och addera med näst värde?Tex så

2,25/2+4,5+5,5+9+18+31,5+35,7+40,5=

Eller så skall man rita en enkel figur som 6a och sätta dessa värde i och sen Addera som figur 12.48?

Affe Jkpg 4798
Postad: 21 jun 2019
Affe Jkpg skrev:

Du ska slå ihop figur 6a och 6b till en ny figur.

Det gör du genom att från figur 6a multiplicera:

0.45 med 5, 10, 20, 40, 70, 90 och 100 (0.45*100=45)



Multiplicera sedan från figur 6b:
0.55 med 10, 65 och 100 (0.55*100=55)
Addera dessa värden till den summerade figuren!

Ser du nu hur den summerade figuren t.ex. ger värdet 45+55=100% för maskvidd 32mm?

Visa hur du ritar den summerade figuren!

Från den summerade figuren kan du sedan beräkna FM enligt figur 12.48

Visa hur du ritar den summerade figuren!

Från den summerade figuren kan du sedan beräkna FM enligt figur 12.48

charlie2016 494
Postad: 22 jun 2019

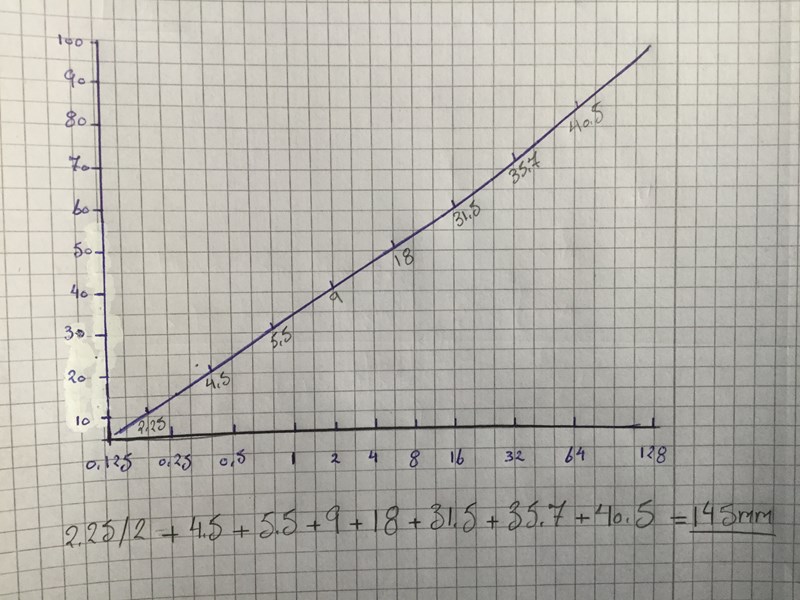

Kan detta vara den summerade figur och man sedan beräknar FM enligt i figur 12.48

hoppas det är rätt🙏🏻

Affe Jkpg 4798
Postad: 22 jun 2019 Redigerad: 22 jun 2019

Varför ritar du dina beräknade värden på fel mask-storlek och på fel y-värde? Varför ser din x-axel så konstig ut?

charlie2016 494
Postad: 23 jun 2019

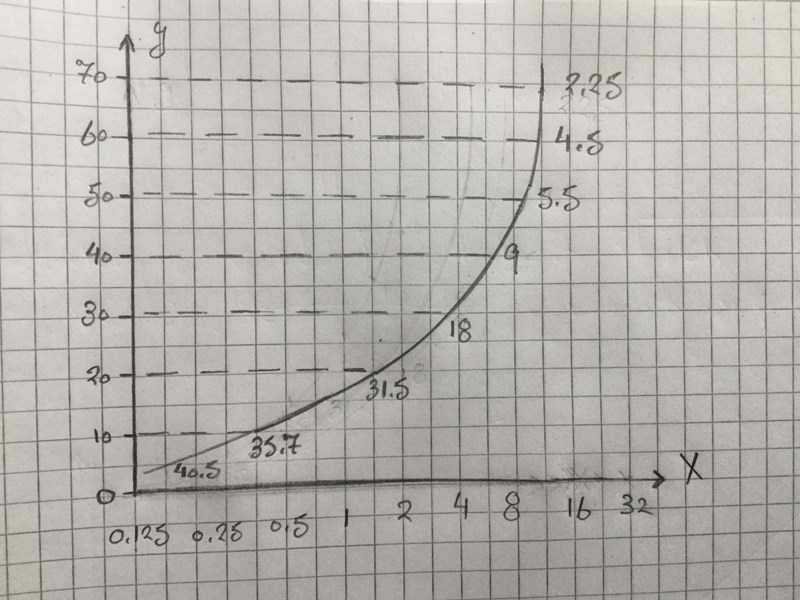

Förlåt det va lite slarvig av mig,men nu kanske blir det lite mer rätt🙏🏻

Affe Jkpg 4798
Postad: 23 jun 2019

Din y-axel ska sluta på 100% och för t.ex. maskvidd x=32mm gäller passerande mängd y=100%

Vet du vad ett linje-diagram är?:
https://www.matteboken.se/lektioner/skolar-6/statistik/diagram

Läs på och rita om din figur.

charlie2016 494
Postad: 24 jun 2019

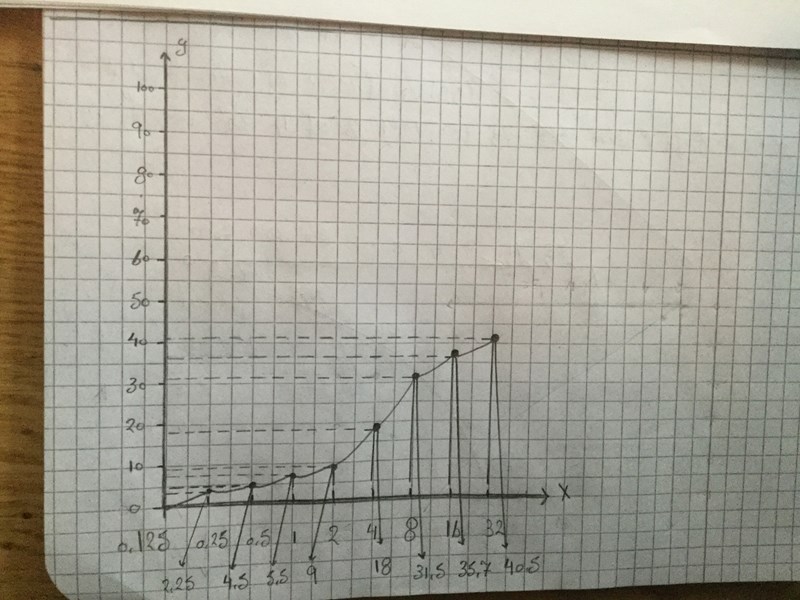

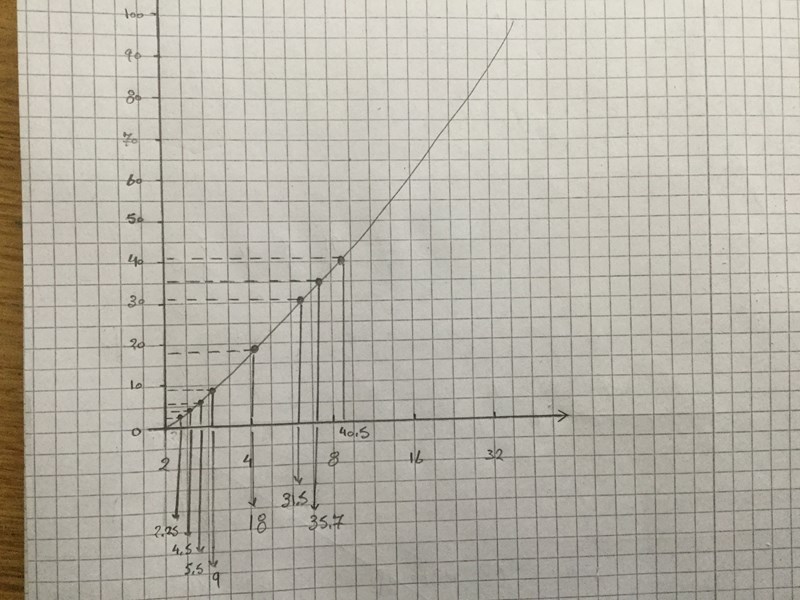

Hej Affe.hoppas det här blir lite mer rätt.jag har gjort de med pilar så att du kan se mina värde

det börjar med 2,25    4,5     5,5     9     18   31,5    35,7    40,5

Affe Jkpg 4798
Postad: 24 jun 2019

Inget av dina beräknade värden tycks ha rätt position på x-axeln.

Använd t.ex. denna x-axel och förläng den till 32mm

charlie2016 494
Postad: 25 jun 2019

Hej Affe.Återligen jag ber om ursäkt.Det va slarvig igen,men nu hoppas jag att det blev bättre🙏🏻

Affe Jkpg 4798
Postad: 25 jun 2019

Nu börjar du närma dig att lösa den lätta biten av uppgiften. Om du fyller i en tabell, kanske du förstår vad du gör för fel.

00.1250.250.51248163202.254.591831.540.545

Justera din figur enligt ovan.

Sedan kommer den svåra övningen. Du ska tänka ut vad som gäller för maskstorlek 16 och 32

charlie2016 494
Postad: 26 jun 2019

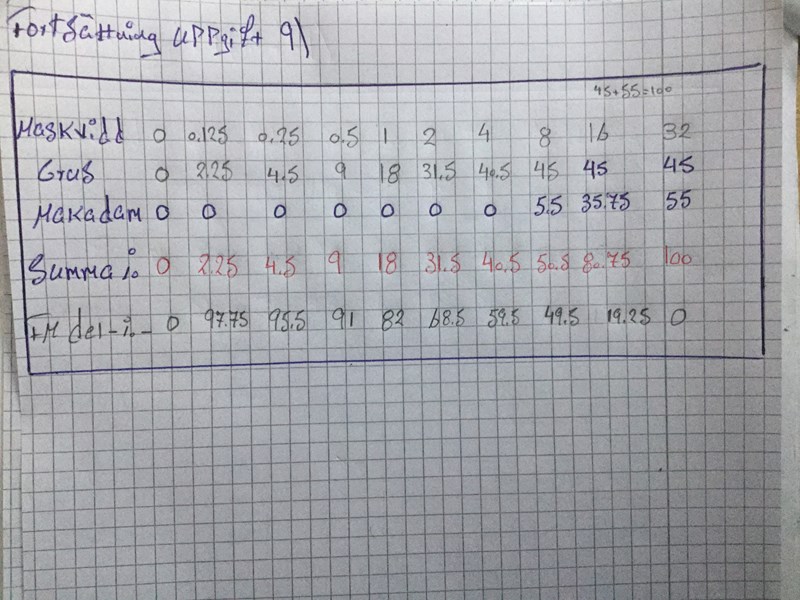

Ja det blev mycket lättare och förstå när jag skrev de i en tabell.Jag förstår inte värden 45 vi har inte det i våra tidigare värde?

0    2,25    4,5    9   18    31,5    40,5 jag menar den sista värdet om du kan vara snäll och förklara det lite mer.

När det gäller maskstorlek 16 och 32 så har vi kanske de två värdena som är kvar från 6b? Dvs 5,5 och 35,7 då går kurvan ner och sen upp igen?

charlie2016 494
Postad: 26 jun 2019
charlie2016 skrev:

Ja det blev mycket lättare och förstå när jag skrev de i en tabell som du Affe.Jag förstår inte värden 45 vi har inte det i våra tidigare värde?

0    2,25    4,5    9   18    31,5    40,5 jag menar den sista värdet om du kan vara snäll och förklara det lite mer.

När det gäller maskstorlek 16 och 32 så har vi kanske de två värdena som är kvar från 6b? Dvs 5,5 och 35,7 då går kurvan ner och sen upp igen?

Affe Jkpg 4798
Postad: 26 jun 2019

Nu tycks du ha en någorlunda bra början på ett linjediagram!

Från figur 6a läser du att för maskvidd 8mm gäller 100%, dvs all "Naturgrus 0/8" faller igenom ett "nät" med en maska som är 8mm.

0.45*100% = 45%

Du måste förstå vad maskvidd är för att lösa uppgiften för maskvidd 16 och 32mm

charlie2016 494
Postad: 27 jun 2019

Är det så att för och lösa maskvidd 16 och 32 mm så skall vi ta den vänstra diagram med röd (Makadam)?

Jag tror 16 maskvidd blir 65 som står i kurvan och sen följer vi upp kurvan för 32 så hamnar vi på 120

så om vi tar  för 6b  0,55* 65%= 35%.          0,55*120=66%

Affe Jkpg 4798
Postad: 27 jun 2019

Fundera över att allt "Naturgrus 0/8" faller igenom maskorna 8, 16 och 32mm!

Multiplicera från figur 6b:
0.55 med 10, 65 och 100

Fundera sedan över att 45% + 55% = 100% för maskvidd 32mm!
Dvs allt material (100%) faller igenom en maskvidd på 32mm!

charlie2016 494
Postad: 28 jun 2019

Ja.allt Naturgrus 0/8 faller igenom maskokorna till höger diagrammet Dvs Makadam.Det förstår jag.

om vi Multiplicera Från 6b

0,55 * 10,65=5,96

0,55 * 100=55

Dessa två värde du har dvs 10,65 och 100 är det på Diagrammet till höger dvs Makadam som jag har markerat?

Du skriver på slutet att allt Material (100%) faller igenom en maskvidd 32 mm.

Är det inte så att plusa ihop alla våra värde Dvs 2.25 4,5  9  18  31,5  40,5 5,5  35,7 och de två sista värde dvs 5.96 och 55

tack affe

Affe Jkpg 4798
Postad: 28 jun 2019

Det finns tre värden du ska räkna om från Figur 6b

0,55 * 10% = 5,5%
0,55 * 65% = 35,8%
0,55 * 100% = 55%

Visa hur du använder dessa värden för att komplettera ditt diagram för maskvidd 8, 16 och 32mm.

Jo, du tänker rätt att allt (100%) material av grus och makadam faller igenom en maskvidd på 32mm!

charlie2016 494
Postad: 29 jun 2019

Ja om vi plusar dessa värde 5,5%+35,8%+55%= 96,3

maskvidd för uppgift 32 mm blir 96,3

Affe Jkpg 4798
Postad: 29 jun 2019 Redigerad: 29 jun 2019

Det blev av misstag dubbelt. Se nästa inlägg

Affe Jkpg 4798
Postad: 29 jun 2019 Redigerad: 29 jun 2019

Alla dina uppgifter du presenterar på PA har viss förankring i verkligheten. Matematik och fysik förser dig med verktyg och modeller som används för att beskriva verkligheten. Tänk på och utgå alltid från verkligheten när du löser dina uppgifter!
Beskriv nu med dina egna ord vad maska och maskvidd är!

charlie2016 494
Postad: 29 jun 2019

Maska är typ mm och Maskvidd är tex avstånd mellan två varp.

jag undrar om maskvidd 32 mm blir 55

Affe Jkpg 4798
Postad: 29 jun 2019

Nä, rutan i centrum av nedanstående figur illustrerar en maska i ett nät.

Beskriv då med dina egna ord maskvidden i ovanstående figur!

charlie2016 494
Postad: 30 jun 2019

Tack.Maskvidd är storleken på eller [mm] på maska i ett nät

kan det vara maskvidd för uppgift 32? 90

Affe Jkpg 4798
Postad: 30 jun 2019

Vad betyder.......32?90

charlie2016 494
Postad: 1 jul 2019 Redigerad: 1 jul 2019

Du frågade va maskvidd va

kan man säga att maskvidd är storlek för enhet [mm]

jag försökte och bara lösa uppgift för maskvidd 32 när jag skrev 90.förlåt

Affe Jkpg 4798
Postad: 1 jul 2019

Maskvidd är ett mått på storleken hos en maska i ett nät. I min senaste figur skulle man kunna skriva att maskvidden är t.ex. 32*32mm eller som i denna uppgift....bara skriva 32mm.

charlie2016 494
Postad: 2 jul 2019

Okej.så tillbaka till din fråga vad är Maskvidd för och lösa uppgift Maskvidd 16 o 32?

16*16?

32*32?

men är det inte så att vi har denna värde Dvs för maskvidd 16? Om man ser på höger kurvan så står det 65 för Makadam?

så vi behöver bara värdet för 32?

Affe Jkpg 4798
Postad: 5 aug 2019

Maskvidd00.1250.250.512481632Grus02.254.591831.540.5454545Makadam00000005.535.7555Summa %02.254.591831.540.550.580.75100

Beräkna sedan finhetsmodulen....

charlie2016 494
Postad: 6 aug 2019

Tusen tack Affe.För och Beräkna Finhetsmodulen FM= 2,25/2+4,5+9+18+31,5+40,5+50,5+80,75=

Är det så vi gör?

Tack

Affe Jkpg 4798
Postad: 6 aug 2019

Nä, du ska beräkna enligt mall från figur 12.48.
Läs en gång till och försök igen.

charlie2016 494
Postad: 6 aug 2019
charlie2016 skrev:
charlie2016 skrev:

Ja det blev mycket lättare och förstå när jag skrev de i en tabell som du Affe.Jag förstår inte värden 45 vi har inte det i våra tidigare värde?

0    2,25    4,5    9   18    31,5    40,5 jag menar den sista värdet om du kan vara snäll och förklara det lite mer.

När det gäller maskstorlek 16 och 32 så har vi kanske de två värdena som är kvar från 6b? Dvs 5,5 och 35,7 då går kurvan ner och sen upp igen?

       Ja.jag tror nu när vi har Maskvidd för 16 och 32 som är 35,75 och 55 så sätter vi

      I våra diagram. Sen räknar vi så 0,98/2 + 0,93 +0,85+ 0,77+0,68+0,58+0,46+0,30=5,06

Affe Jkpg 4798
Postad: 6 aug 2019
Affe Jkpg skrev:

Maskvidd00.1250.250.512481632Grus02.254.591831.540.5454545Makadam00000005.535.7555Summa %02.254.591831.540.550.580.75100

Beräkna sedan finhetsmodulen....

Du borde själv kunna använda en mall (Fig. 12.48) för att lösa en uppgift.

Maskvidd00.1250.250.512481632Summa %02.254.591831.540.550.580.75100FM del-%-??????49.519.250

Beräkna nu frågetecknen själv.

charlie2016 494
Postad: 6 aug 2019

De  frågetecken är  97,75.     95,5.    91.   82.   68,5.    59,5.  49,5. Och 19,25

Är det så att vi adderar dessa värde för och få FM?

hoppas jag har gjort rätt affe

Affe Jkpg 4798
Postad: 6 aug 2019

Nu läser du noggrant om mallen (Fig. 12.48). Det finns ett undantag när du beräknar FM. Ett av dina beräknade värden är därför felaktigt.

charlie2016 494
Postad: 6 aug 2019

Helt rätt det skall vara 49,2 där

Är det så man skall göra beräkningen?hoppas det är rätt eller nästan rätt

Affe Jkpg 4798
Postad: 7 aug 2019
charlie2016 skrev:

Helt rätt det skall vara 49,2 där

Är det så man skall göra beräkningen?hoppas det är rätt eller nästan rätt

Vad är det för en konstig gradering på din y-axel?

Varför rita grafen när du har alla tabellvärden?

97.75/2 = ?

Det är inte procenttal som adderas i mallen i fig. 12.48

Det är återigen dags för att du skärper dig och minskar dina slarvfel...

charlie2016 494
Postad: 7 aug 2019

Oj förlåt jag försökte och rita som figur 12:48 och räkna efter mina värde men tydligen jag gjorde fel.sorry

Du sa att det är inte procenttal man adderar i mallen i figur 12:48.Är det summan

vi skall addera?

Affe Jkpg 4798
Postad: 7 aug 2019
Affe Jkpg skrev:
Affe Jkpg skrev:

Maskvidd00.1250.250.512481632Grus02.254.591831.540.5454545Makadam00000005.535.7555Summa %02.254.591831.540.550.580.75100

Beräkna sedan finhetsmodulen....

Du borde själv kunna använda en mall (Fig. 12.48) för att lösa en uppgift.

Maskvidd00.1250.250.512481632Summa %02.254.591831.540.550.580.75100FM del-%-??????49.519.250

Beräkna nu frågetecknen själv.

Maskvidd00.1250.250.512481632Summa %02.254.591831.540.550.580.75100FM del-%-97.75/295.591.082.068.559.549.519.250

FM = ?

Beräkna frågetecknet enligt mall figur 12.48

charlie2016 494
Postad: 7 aug 2019 Redigerad: 7 aug 2019

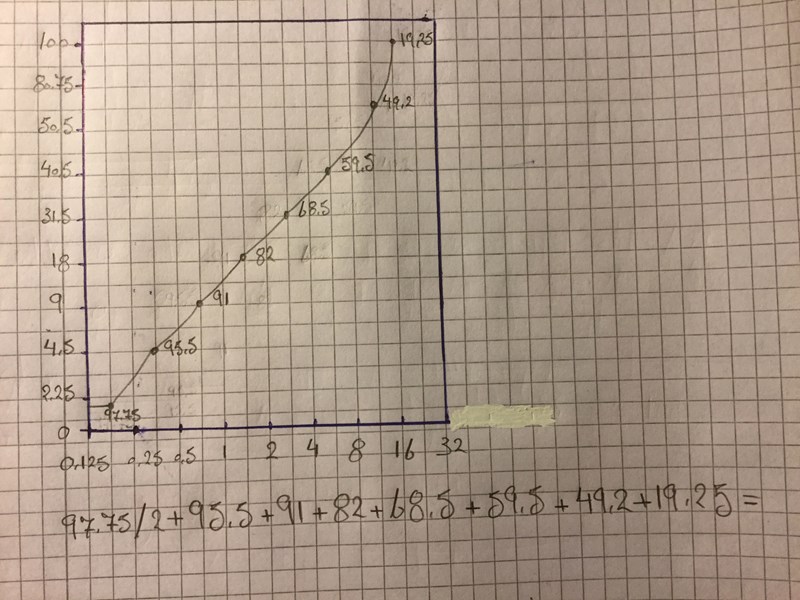

FM den enligt figuren

de frågetecken är 97,75/2.     95,5.   91.   82     68,5.   59,5

om vi räknar som Figur 12:48.

97,75/2 + 95,5 + 91 +82 +68,5 +59,5+ 49,2+ 19,25=513,8

eller är det så vi räknar de Tex: 0,97/2+0,95+0,91+0,68+0,86+0,59+0,49+0,19=

Det jag är säker på när vi skall räkna finhetsmodul ,FM så skall vi ha såna värde som jag har gjort markering på bilden nedan.Men jag vet inte hur man skall få fram såna värde från våra värde tabell.Förstår inte den sista delen🤔Förlåt

charlie2016 494
Postad: 7 aug 2019
charlie2016 skrev:

FM den enligt figuren

de frågetecken är 97,75/2.     95,5.   91.   82     68,5.   59,5

om vi räknar som Figur 12:48.

97,75/2 + 95,5 + 91 +82 +68,5 +59,5+ 49,2+ 19,25=513,8

eller är det så vi räknar de Tex: 0,97/2+0,95+0,91+0,82+0,68+0,59+0,49+0,19=5,11

Det jag är säker på när vi skall räkna finhetsmodul ,FM så skall vi ha såna värde som jag har gjort markering på bilden nedan.Men jag vet inte hur man skall få fram såna värde från våra värde tabell.Förstår inte den sista delen🤔Förlåt

charlie2016, det står i Pluggakutens regler att man skall vänta åtminstone 24 timmar innan man bumpar sin tråd. /moderator

charlie2016 494
Postad: 7 aug 2019

Förlåt jag kan ta bort mitt inlägg.jag försökte trycka på redigera knappen men det gick inte bort.förlåt

charlie2016 494
Postad: 8 aug 2019

Tusen tack Affe.då vet jag att man räknar så den sista delen till Finhetsmodul,FM

0,97/2+0,95+0,91+0,82+0,68+0,59+0,49+0,19=5,11

Väldig nöjd med denna hjälpen
