Mekanik 1 - Tenta uppgift (balkar)

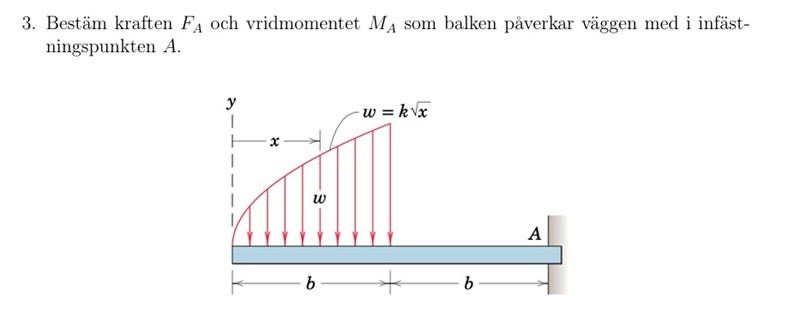

Har en snabb fråga bara. I den andra bilden så har de tagit vridmomentet m.a.p punkten A och då har vi två vridmoment men jag undrar varför de tar integralen av k*sqrt(x)*(2b-x)? Enheten blir ju Nm så det stämmer. Min teori är att de bara gjorde det ty enheten eller ty denna formeln:

ω=d2Mdx2,

och sen integrerade men då får vi inte med hävarmen. Då har vi mid skjuvkraften V istället å göra med.

Jag gjorde på ett annat sätt och räknade istället ut var resulterande kraften skulle hamna genom:

x=0bωxdxR, där R= Fsom beräknades tidigare. Fast då fick jag

MA=2kb323*(2b-3b5k)

jag vet inte om det stämmer eller inte men det är vad jag fick. Det är bara kraften R gånger sträckan total längden 2b - kraftens position i x-led. Hmm... annars kanske jag tänker fel eftersom inga siffror riktigt är givna så x kanske inte kan bestämmas. Venne.

hansa 237
Postad: 5 apr 23:42

Det här är ett rent statikproblem. Din ekvation på fjärde raden är (förmodligen) en felaktig form

av elastiska linjens ekvation (EI M =- w´´), som handlar om utböjningar hos balken.

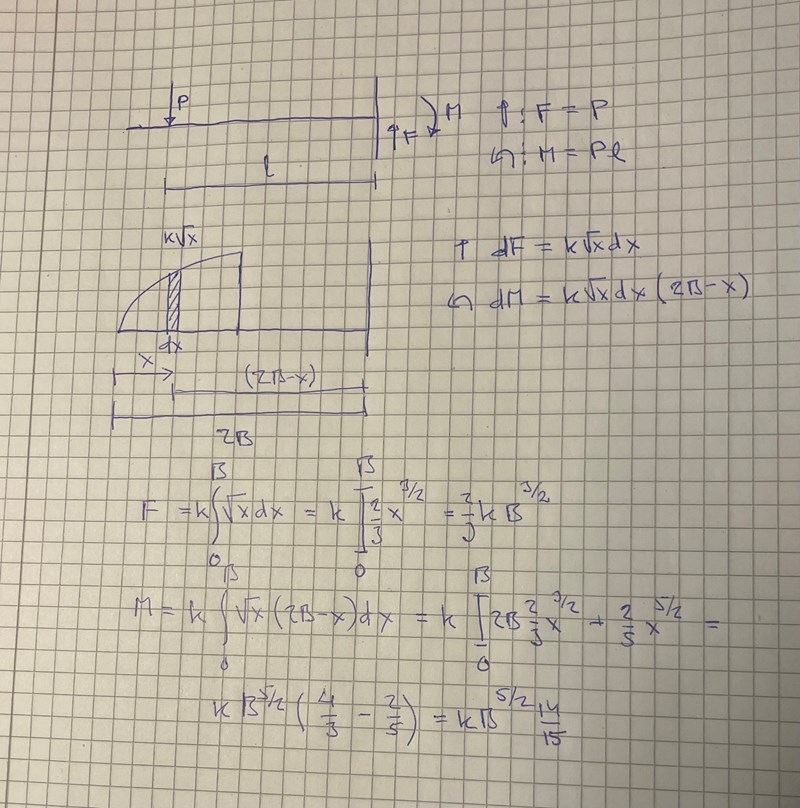

Börja med att se på en punktkraft, övre figuren, och sedan med att utveckla från kxdx

till integration, så blir det som den "blå" lösningen.
