MrIG 3
Postad: 29 sep 10:50

Mekanik

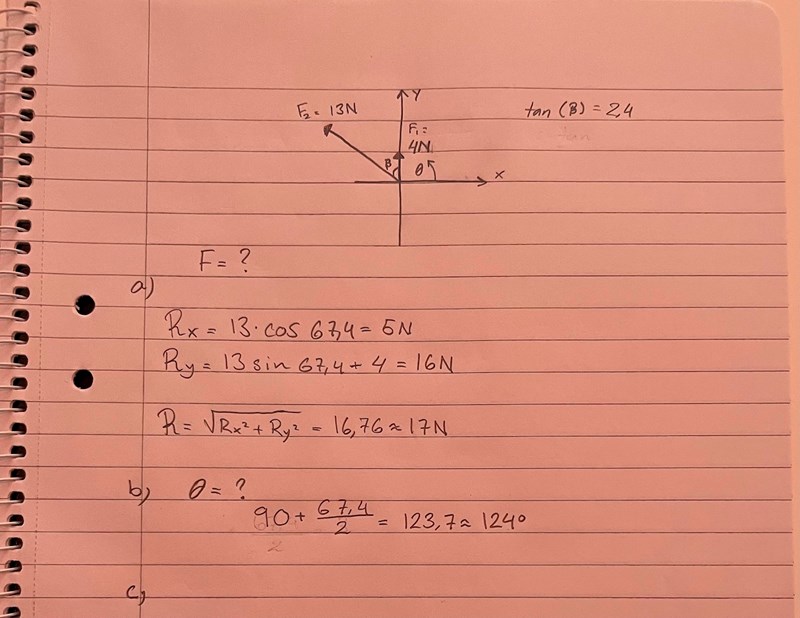

Hej, är osäker på om jag har räknat rätt. Hjälp uppskattas!

Uppgift c) hade jag svårt med att ens påbörja. Uppgiften var:

Med hur stort moment kommer kraftsystemet att påverka en punkt som ligger 2 meter upp i y-axeln (0,2)? Positiv moment moturs enligt positiv vinkel i figur (min ritning).

Ebola Online 2629
Postad: 29 sep 11:17

a)

Ser rätt ut om 67.4° är en given vinkel.

b)

Fel vinkel, använd RxR_x och RyR_y och att tan(θ)=Ry/Rx\tan(\theta) = R_y / R_x.

c)

Du räknar ut momentet kring punkten genom att ta reda på dess hävarm eller använda komponenterna så som du bör lärt dig i fysik 2.

Vilken hävarm har RxR_x till punkten? RyR_y?

MrIG 3
Postad: 29 sep 11:30
Ebola skrev:

a)

Ser rätt ut om 67.4° är en given vinkel.

b)

Fel vinkel, använd RxR_x och RyR_y och att tan(θ)=Ry/Rx\tan(\theta) = R_y / R_x.

c)

Du räknar ut momentet kring punkten genom att ta reda på dess hävarm eller använda komponenterna så som du bör lärt dig i fysik 2.

Vilken hävarm har RxR_x till punkten? RyR_y?

a) Det var angivet att tan=2.4 som jag tog arctan av och fick 67.4 grader

b) Okej, så det skall alltså vara tan(θ)=164=75,96=76°

c) Har helt glömt det, men antar att jag måste ta bägge krafter i x och y riktning för att få fram det?

Ebola Online 2629
Postad: 29 sep 11:35
MrIG skrev:

c) Har helt glömt det, men antar att jag måste ta bägge krafter i x och y riktning för att få fram det?

En hävarm för en kraft kan du förstå själv genom att tänka på hävstångsprincipen.

Kraftmomentet ges enkelt av:

M=F·dM = F \cdot d

Där dd är det vinkelräta avståndet från kraften till punkten. Hur går RxR_x? Hur går RyR_y? Rita en figur där resultantens komponenter är tydliga.
