Mekanik
Jag har typ fastnat på denna fråga, kunde mina svar stämmer inte med facit? Kan någon ge mig ledtråd som kan få mig att förstå vad jag gör för fel?
En 14 m lång balk vilar på två pallbockar. Pallbockarna är placerade 1,8
m respektive 5,5 m från balkens ändar enligt skiss nedan. Bestäm ut de
krafter som verkar på pallbockarna. Balken väger 23,4 kg.
Onödiga versaler borttagna från rubriken. /Smutstvätt, moderator
Nej, det finns ingen möjlighet för oss att veta vad du har gjort för fel, eftersom du inte berättar hur du har räknat.
Man kan säga att ritningen inte stämmer med måtten i uppgiften.
Jag provade typ att räkna upp f1 i högersidan då momentarmen är 1,5x (9,82 x 23) sedan jag räknade upp f2 genom l2 (1,8) x f2 och sedan löste jag ut f2 men det blev bara fel och stämmer inte med facit.
al.ma_se skrev:Jag provade typ att räkna upp f1 i högersidan då momentarmen är 1,5x (9,82 x 23) sedan jag räknade upp f2 genom l2 (1,8) x f2 och sedan löste jag ut f2 men det blev bara fel och stämmer inte med facit.

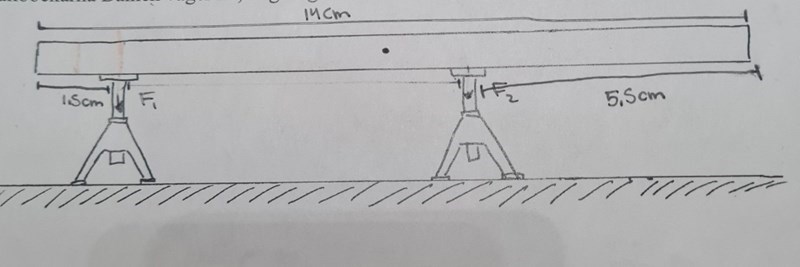

Snygg ritning, men jag har ett par kommentarer kring den.
- Du har angivit längdmåtten i centimeter stället för i meter.
- Du bör ange avstånden mellan balkens tyngdpunkt och de två bockarna.
Vad gäller din uträkning:
Du skriver att momentarmen är 1,5x9,82x23, men dels är det väl momentet du menar och dels är balkens vikt inte 23 kg.
Vad menar du med l2 (1,8)xf2?
-------------
Tips:
- Rita in den nedåtriktade tyngdkraften Fg som verkar från balkens tyngdpunkt.
- Rita in de uppåtriktade normalkrafterna från bockarna, du kan kalla dem N1 vid den vänstra bocken och N2 vid den högra bocken.
- Du vet att Fg balanseras av N1 och N2 tillsammans, vilket ger dig ett samband mellan dessa tre storheter.
- Du vet att momentet vid den vänstra bocken är 0, vilket ger dig ett samband mellan N2 och Fg
- Du vet att momentet vid den högra bocken är 0, vilket ger dig ett samband mellan N1 och Fg.
Tack så jätte mycket jag kunde lösa det! Tack för den hjälp Yngve!
jag förstår fortfarande inte
vad är N och hur ställer du upp sambanden med dessa?
kajjan04 skrev:jag förstår fortfarande inte
vad är N och hur ställer du upp sambanden med dessa?
Hej och välkommen till Pluggakuten!
Den här tråden är gammal och "klarmarkerad", vilket betyder att det inte är så många som läser den.
Starta därför gärna en ny tråd med din fråga. Visa hur långt du har kommit på egen hand.
Då kommer du att få många, snabba och bra svar.
