Emsen 2
Postad: 14 feb 2021

Mekanik - kraft i en kran

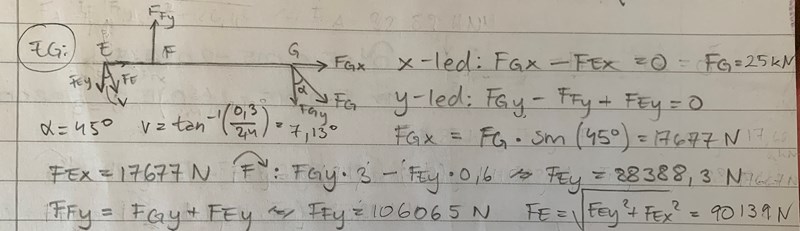

Hejsan! Jag har fastnat på en uppgift i mekanik som handlar om en stockkran. (Se bild nedan). Jag har försökt frilägga de olika delarna, armen E-G och armen A-F. Att frilägga E-G gick bra (tror jag), men jag vet inte riktigt hur jag ska tänka vid friläggningen av A-F och åt vilka håll som krafterna går.

Massa 436
Postad: 14 feb 2021

Du kan anta en riktning. Uträkningen kommer att visa om den antagna riktningen är ok (med tecken).

Momentet som stocken utövar på infästningen AB motverkas av ett kraftpar som verkar i A respektive B.

Kan du inse vilka riktningar krafterna i A respektive B har?

PATENTERAMERA Online 2085
Postad: 14 feb 2021 Redigerad: 14 feb 2021

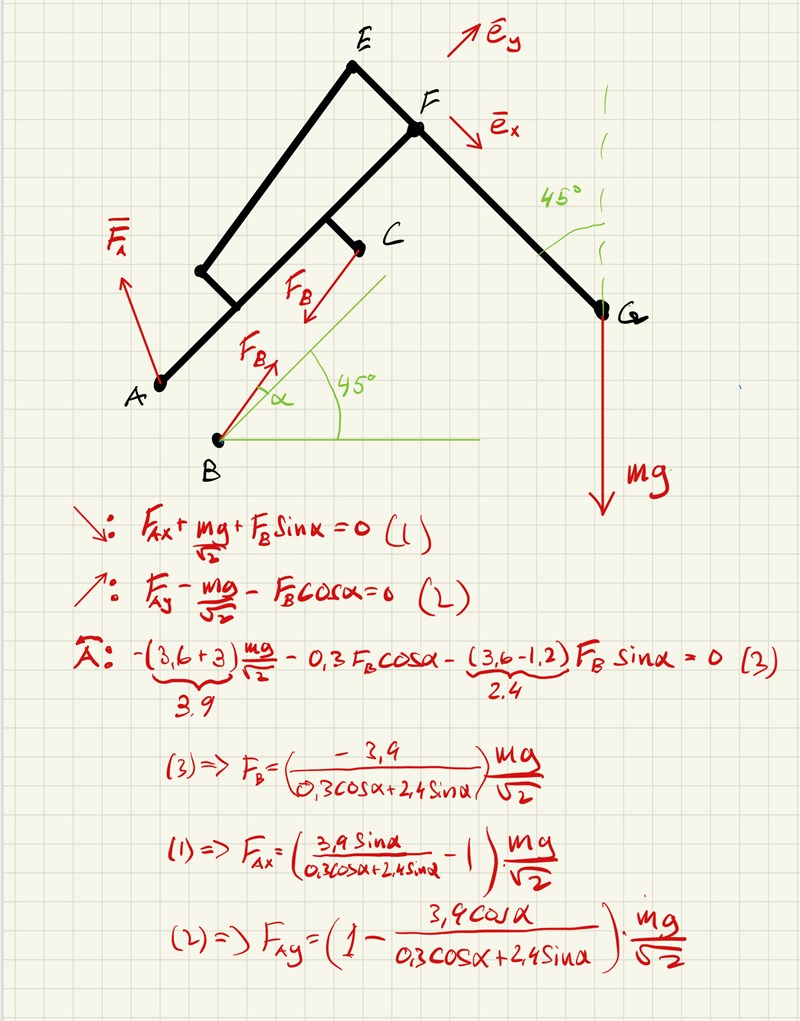

Du behöver inte alltid frilägga varje del för sig för att lösa ett problem. Ibland är det enklare att frilägga en större del av systemet och sätta upp jämviktsekvationer.

PATENTERAMERA Online 2085
Postad: 14 feb 2021

Lite räknefel ser jag. 3,6 + 3 = 6,6 (ej 3,9).

Emsen 2
Postad: 15 feb 2021

Tack för hjälpen! Tror att jag lyckades förstå den nu!
