Mekanik stege glidning

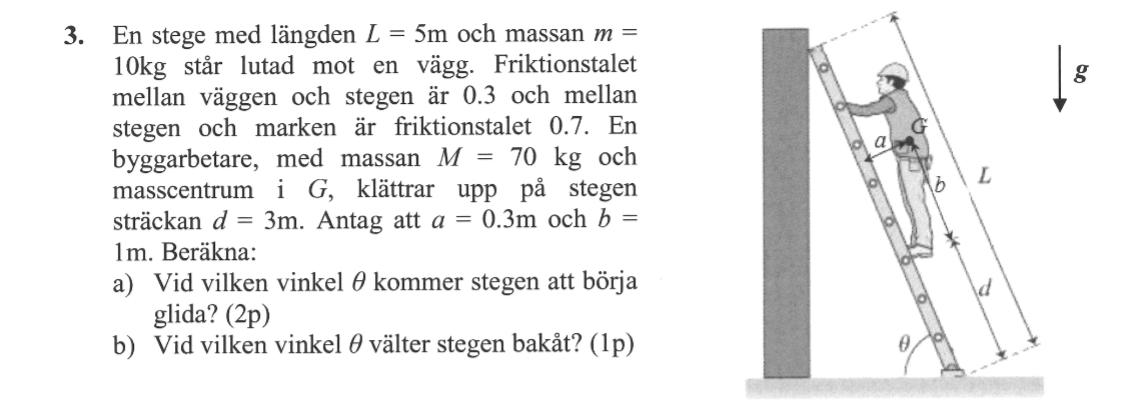

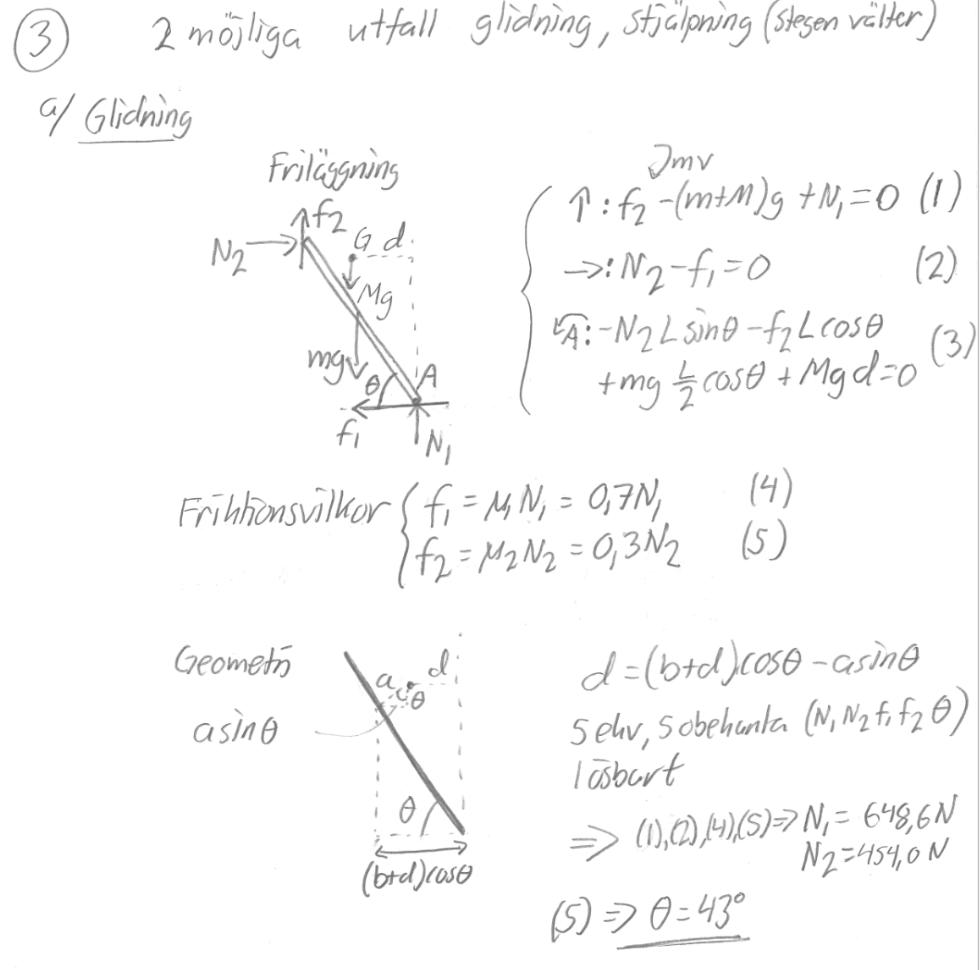

Hej! Varför blir det d och ej (b+d)cos $θ$ i momentet kring A? Alltså ekvation 3 där det står Mgd. Jag hänger ej med på figuren där det står geometri. Hur blir det d där de skrivit d i figuren?

Det denne kallar $d$ i "Mgd" är inte det som är $d=3 \ m$ i uppgiften. Det kan du se när geometrin ska beskrivas. Alltså har personen använt samma variabel för två olika geometrier. Detta är väldigt dumt.

Förövrigt är inte hävarmen du åsyftar $(b+d)\cos(\theta)$ . Du måste dra bort $a\sin(\theta)$ som du kan förstå om du tittar på illustrationen.

Okej, nu förstår jag. Jag blev lite förvirrad av alla d. Tack för hjälpen!
