jonte12 468
Postad: 7 mar 14:33 Redigerad: 7 mar 15:17

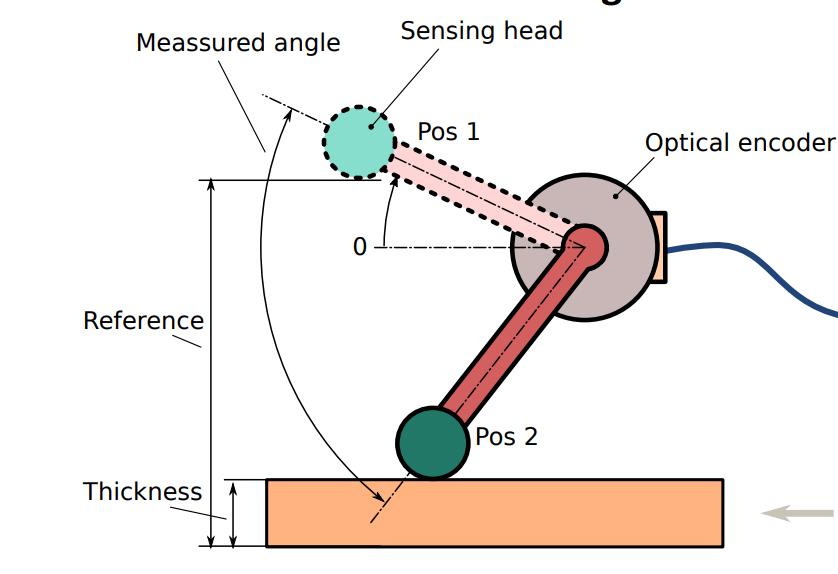

Mekatronik: Rotational encoder measuring thickness

Jag ska beräkna den vertikala upplösningen (vertical resolution) i mm hos sensorn då tjockleken t =20mm. Jag vet att vinkeln i position 1 är 54,5 grader, position 2 är 338,1 grader, hävarmen är 146 mm och upplösningen av sensorn (resolution of the sensor) är 3600 ppr.

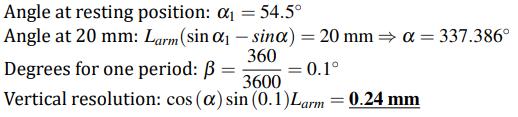

Jag förstår inte riktigt hur man ska tänka. Lösningsförslaget gör såhär:

Man jag fattar inte hur de tänker.

Pieter Kuiper 6954
Postad: 7 mar 15:01
jonte12 skrev:

 upplösningen av sensorn (resolution of the sensor) är 3600 rpm.

Det kan jag inte tolka.

Och det är förstås nyckeln till att räkna ut upplösningen.

jonte12 468
Postad: 7 mar 15:10 Redigerad: 7 mar 15:11
Pieter Kuiper skrev:
jonte12 skrev:

 upplösningen av sensorn (resolution of the sensor) är 3600 rpm.

Det kan jag inte tolka.

Och det är förstås nyckeln till att räkna ut upplösningen.

En tidigare deluppgift:

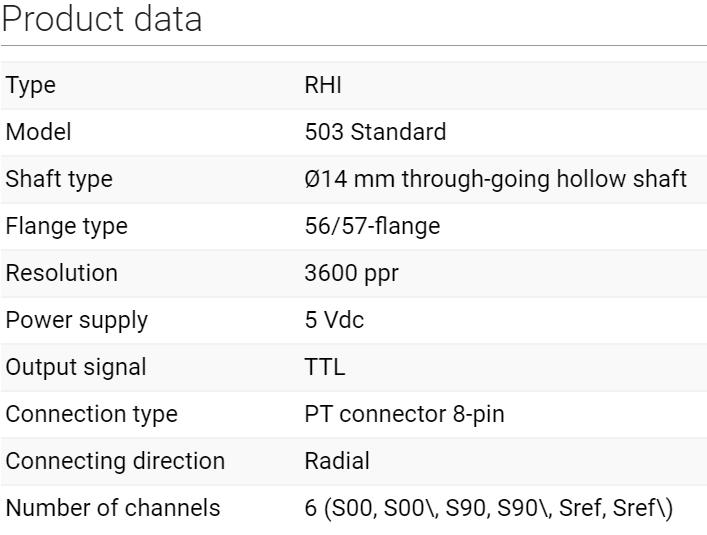

För att lösa den gick man i ett datablad för sensorn som angav att resolution var 3600 ppr.

Pieter Kuiper 6954
Postad: 7 mar 15:15
jonte12 skrev:
Pieter Kuiper skrev:
jonte12 skrev:

 upplösningen av sensorn (resolution of the sensor) är 3600 rpm.

Det kan jag inte tolka.

Och det är förstås nyckeln till att räkna ut upplösningen.

En tidigare deluppgift:

För att lösa den gick man i ett datablad för sensorn som angav att resolution var 3600 ppr.



Det är ju något annat än vad du skrev.

Och det kan jag tolka: pulses per rotation.

jonte12 468
Postad: 7 mar 15:18
Pieter Kuiper skrev:
jonte12 skrev:
Pieter Kuiper skrev:
jonte12 skrev:

 upplösningen av sensorn (resolution of the sensor) är 3600 rpm.

Det kan jag inte tolka.

Och det är förstås nyckeln till att räkna ut upplösningen.

En tidigare deluppgift:

För att lösa den gick man i ett datablad för sensorn som angav att resolution var 3600 ppr.



Det är ju något annat än vad du skrev.

Och det kan jag tolka: pulses per rotation.

oj, skrev fel.

Ska vara 3600 ppr (pulser per varv)
