Mesh method Elkunskap

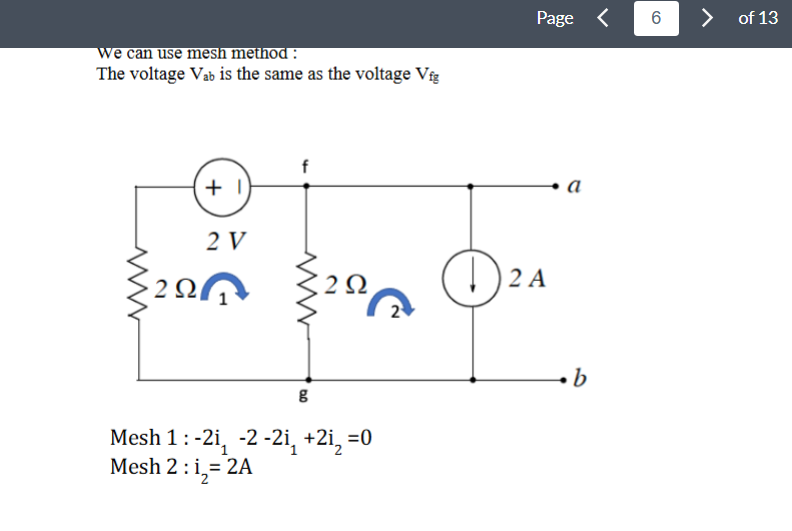

Hej! Jag har lite svårt att förstå hur man ska tänka i mesh metoden. Varför har både -2i1 och -2(i1-i2) ett minustecken framför sig? Borde inte ena vara postiv och ena negativ eftersom de ligger på olika sidor om 2 V källan. Är det för att man tänker att hela nedre grenen är jordad? Kan försöka förklara bättre om det behövs
Hej!
Vad som får minustecken eller plustecken när man summerar potentialändringarna beror på i vilken riktning man definierar strömmarna. Det görs med de "blå pilarna"
Då man potentialvandrar _med_ en ström så sjunker potentialen över en resistor, dvs potentialskillnaden subtraheras.
Då man potentialvandrar _mot_ en ström så ökar potentialen över en resistor, dvs potentialskillnaden adderas.
Elektrisk ström flyter alltid från högre potential till lägre potential.
Tecknet har alltså ingenting att göra med 2V-källans placering, eller eventuellt jordning.
Hänger du med?
Och meshmetoden innebär att man antar strömmar (inklusive riktningar) i varje loop. Här har man antagit enligt de blåa pilarna. Strömmen i1 i loop 1 och i2 i loop 2. Det betyder att strömmen mellan f och g blir summan (inklusive tecken) av loopströmmarna som i det här fallet går åt olika håll (uppåt eller neråt beroende på vilken loop du tittar på). Sen låter man matematiken svara på åt vilket håll strömmen verkligen går mellan f och g. Man får färre obekanta än om man skulle potentialvandra på "vanligt sätt".
Du kan kontrollräkna med en "vanlig" potentialvandring när du har fått fram strömmen genom resistorn mellan f och g.
Jordning har som sagt inget med saken att göra. Potentialvandring ska alltid bli 0 om man börjar och slutar på samma ställe. Även med meshmetoden.
JohanF skrev:Hej!
Vad som får minustecken eller plustecken när man summerar potentialändringarna beror på i vilken riktning man definierar strömmarna. Det görs med de "blå pilarna"
Då man potentialvandrar _med_ en ström så sjunker potentialen över en resistor, dvs potentialskillnaden subtraheras.
Då man potentialvandrar _mot_ en ström så ökar potentialen över en resistor, dvs potentialskillnaden adderas.
Elektrisk ström flyter alltid från högre potential till lägre potential.
Tecknet har alltså ingenting att göra med 2V-källans placering, eller eventuellt jordning.
Hänger du med?
Yes tror jag förstod nu tack
Peter skrev:Och meshmetoden innebär att man antar strömmar (inklusive riktningar) i varje loop. Här har man antagit enligt de blåa pilarna. Strömmen i1 i loop 1 och i2 i loop 2. Det betyder att strömmen mellan f och g blir summan (inklusive tecken) av loopströmmarna som i det här fallet går åt olika håll (uppåt eller neråt beroende på vilken loop du tittar på). Sen låter man matematiken svara på åt vilket håll strömmen verkligen går mellan f och g. Man får färre obekanta än om man skulle potentialvandra på "vanligt sätt".
Du kan kontrollräkna med en "vanlig" potentialvandring när du har fått fram strömmen genom resistorn mellan f och g.
Jordning har som sagt inget med saken att göra. Potentialvandring ska alltid bli 0 om man börjar och slutar på samma ställe. Även med meshmetoden.
Okej! Tack
