Mips Pipelined Model

Uppgifen är följande:

For the original program, assume the program has reached the loop: label (PC register = 0x00000024) for the first time.

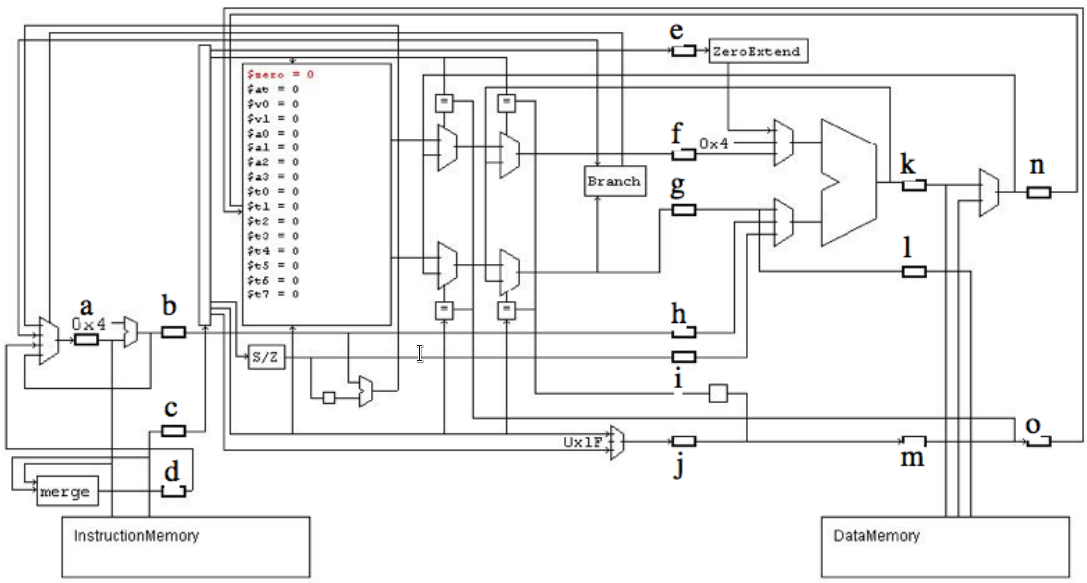

Fill out the table below for the input and output of each register a...o in the figure.Hints:Even if a synchronizer (aka. register) is not used in the active path each synchronizer/register will have both input and output data. For the output of the instruction memory, you can look at Assignment 2 to find the value stored at each address. Assume all registers to have value 0 on reset (program start).To solve this assignment, think about the pipeline. The IM stage reflects the instruction read at the current PC address, DE stage the previous instruction, the EX stage the second previous instruction and so forth.


        .text
        .set noreorder

main:   la    $t1, data
        la    $t2, res
        ori   $t0, $zero, 0

loop:   lb    $t4, 0($t1)
        beq   $t4, $zero, loop2
        addu  $t0, $t0, $t4
        sw    $t0, 0($t2)
        addi  $t2, $t2, 4
        addi  $t1, $t1, 1
        b     loop

loop2:  b     loop2

        .data

data:   .word 0x01020304
        .word 0x00000000

res:    .word 0x00000000
        .word 0x00000000
        .word 0x00000000
        .word 0x00000000
        .word 0x00000000


Address      Machine Code   Instruction
-------------------------------------------------------
0x00000000   0x3c090000     lui   $t1, 0
0x00000004   0x25291000     addiu $t1, $t1, 4096
0x00000008   0x3c0a0000     lui   $t2, 0
0x0000000c   0x254a1008     addiu $t2, $t2, 4104
0x00000010   0x34080000     ori   $t0, $zero, 0
0x00000014   0x812c0000     lb    $t4, 0($t1)
0x00000018   0x11800005     beq   $t4, $zero, loop2
0x0000001c   0x010c4021     addu  $t0, $t0, $t4
0x00000020   0xad480000     sw    $t0, 0($t2)
0x00000024   0x214a0004     addi  $t2, $t2, 4
0x00000028   0x21290001     addi  $t1, $t1, 1
0x0000002c   0x1000fff9     beq   $zero, $zero, loop
0x00000030   0x1000ffff     beq   $zero, $zero, loop2


Address      Data Word
----------------------------
0x00001000   0x01020304
0x00001004   0x00000000
0x00001008   0x00000000
0x0000100c   0x00000000
0x00001010   0x00000000
0x00001014   0x00000000
0x00001018   0x00000000

Min lösning är följande: (a, d och e är givna av uppgiften)

register	input data	output data
a	0x00000028	0x00000024
b	0x00000028	0x00000024
c	0x214a0004	0xad480000
d	-	-
e	-	-
f	0x00001008	0x00000000
g	0x00000000	0x00000000
h	0x00000024	0x00000020
i	0x00000000	0x00004021
j	01000b	01000b
k	0x00000000	0x00000000
l	0x00000000	0x00000000
m	01000b	00000b
n	0x00000000	0x00000001
o	00000b	01100b

Dessa svar stämmer dock inte helt. Jag är ganska säker på att b och h stämmer. Men inte de övriga.

Hej! Jag har räknat på den här och tror att jag har fått ihop det mesta nu. Det viktiga är att hoppen avgörs redan i ID-steget och att all forwarding också sker där, så f och g innehåller redan forwardade värden.

I cykeln vi tittar på ligger addi i IF, sw i ID, addu i EX, beq i MEM och lb i WB.

Att PC går till 0x28 (alltså att beq inte hoppar) beror på att $t4 forwardas från ALU-utgången när beq ligger i ID. Då är lb i EX, så det som forwardas är adressen 0x1000 och inte det laddade värdet. 0x1000 är inte noll, så hoppet tas inte.

Mina svar (input / output):

a: 0x00000028 / 0x00000024 b: 0x00000028 / 0x00000024 c: 0x214a0004 / 0xad480000 f: 0x00001008 / 0x00000000 g: 0x00000001 / 0x00000001 h: 0x00000024 / 0x00000020 j: 01000b / 01000b k: 0x00000001 / 0x00001000 l: 0x00000001 / 0x00000000 m: 01000b / 00000b n: 0x00001000 / 0x00000001 o: 00000b / 01100b

Lite förklaring till de mindre självklara:

g ut: när addu var i ID låg lb i MEM, så den laddade byten (0x01) forwardades till $t4.
g in: sw läser $t0, och addu i EX skriver $t0 med 0 + 1 = 1, som forwardas direkt från ALU:n.
k ut: beq:s operander var 0x1000 och 0, så ALU-resultatet blir 0x1000 vare sig den adderar eller subtraherar.
n in: beq läser inte minnet, så muxen släpper igenom ALU-resultatet 0x1000.

Det jag inte är helt säker på:

i: jag har inte riktigt förstått vad i är. Immediate verkar ligga i det omärkta registret efter S/Z, så i är nog något annat.
j in: jag har antagit att sw väljer rt (01000). Om processorn nollställer dest för instruktioner som inte skriver register blir det 00000.
Jag har räknat med big-endian, så lb ger 0x01. Är det little-endian blir det 0x04 i stället, och då ändras g, k in, l in och n ut.

Säg gärna till om någon har fått något annat!
