13 svar
133 visningar
theg0d321 behöver inte mer hjälp
theg0d321 628
Postad: 27 sep 2022 14:25 Redigerad: 27 sep 2022 14:26

moment

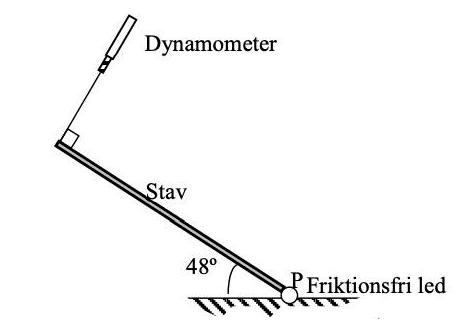

Stavens massa m = 3,1kg och dess längd L = 1,5m . Det framgår också att staven är i jämvikt.

Fråga: Frilägg staven och beräkna kraften från dynametern?

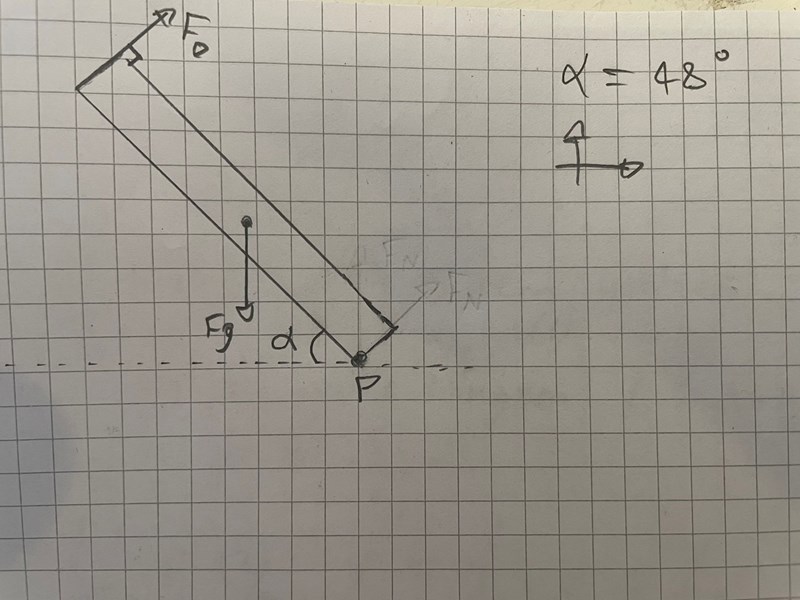

Jag har ritat ut två krafter, men hur blir det med resterande krafter?

Ture 10153 – Livehjälpare
Postad: 27 sep 2022 15:19

Det finns krafteri leden också som bör vara med eftersom jag tolkar uppgiften som att alla krafter ska ritas ut.

Vad gäller momentet så är det bara de två kraftet du ritat ut som bidrar.

Tänk på att komposantuppdela tyngdkraften.

theg0d321 628
Postad: 27 sep 2022 15:39

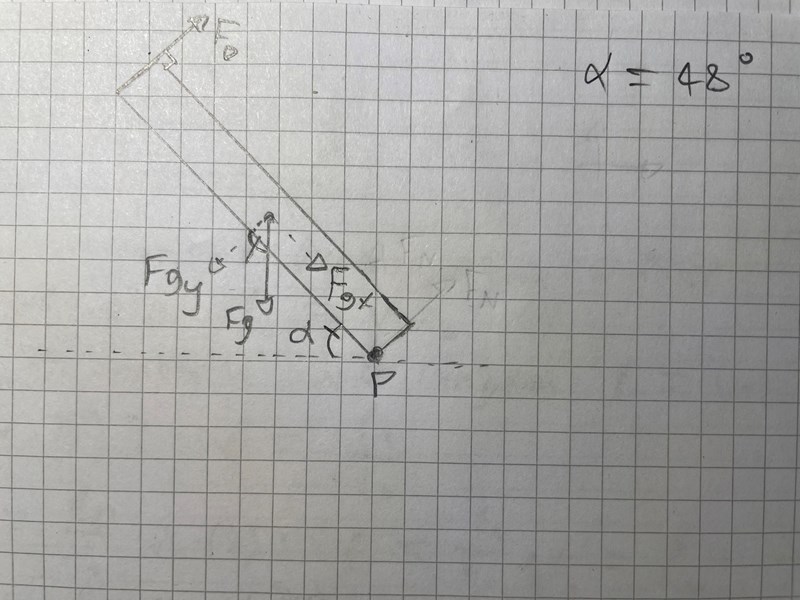

Har ritat ut Fg komposanterna men hur blir det med sista kraften, hur vet man riktning och storlek på den?

Smaragdalena 80504 – Avstängd
Postad: 27 sep 2022 16:09

Vad skulle hända om inte staven satt fast i punkten P?

Staven är i jämvikt, så summan av alla krafter är ...

theg0d321 628
Postad: 27 sep 2022 16:14

summan av alla krafter är 0 eftersom staven är i jämvikt. Då måste alla krafter ta ut varandra, så kraften från P måste ha samma storlek som Fgx men motsatt riktning, eller?

Ture 10153 – Livehjälpare
Postad: 27 sep 2022 16:27

För att beräkna kraften från dynamometern behöver du inte krafterna vid P.

theg0d321 628
Postad: 27 sep 2022 16:43

Det finns en till fråga i uppgiften som jag måste besvara och där undrar dem kraftens storlek och riktning vid P

Ture 10153 – Livehjälpare
Postad: 27 sep 2022 16:51

Ok,

då är det kraftjämvikt i alla riktningar som gäller.

när du beräknat kraften från dynamometern kan du ber kraften vid P.

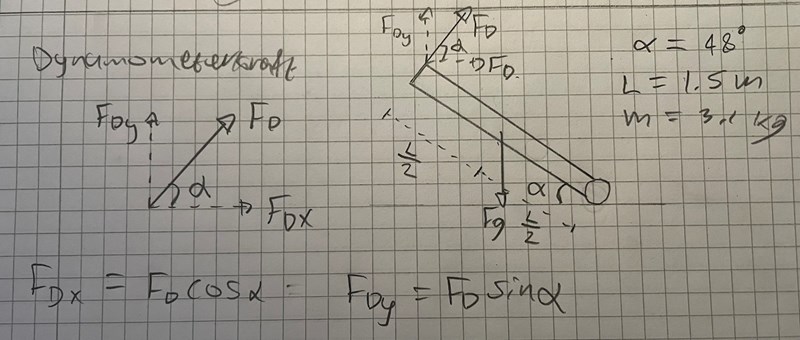

dela upp Fd i lod och vågrät riktning

theg0d321 628
Postad: 27 sep 2022 17:06 Redigerad: 27 sep 2022 17:10

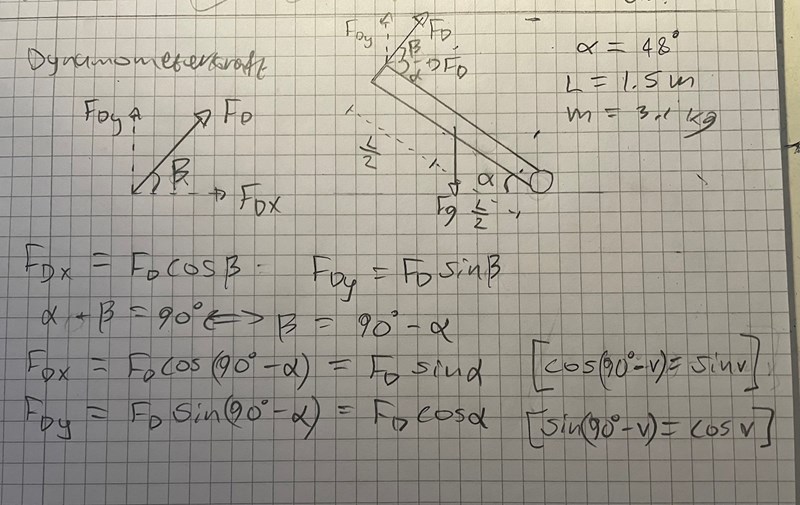

edit: jag ritade in fel vinkel, här kommer en ny bild:

Ture 10153 – Livehjälpare
Postad: 27 sep 2022 17:38

Har du räknat ut FD ?

Vinkeln beta kandu bestämma med hjälp av vinkeln alfa

theg0d321 628
Postad: 27 sep 2022 17:43

vänta nu förstår jag inte. jag komposantuppdelade FD men varför är det viktigt att göra?

Ture 10153 – Livehjälpare
Postad: 27 sep 2022 17:46

Det behövs när du ska räkna ut kraften vid P.

När du räknar ut FD behöver du komposantuppdela mg så att du får fram den mot stången vinkelräta kraften som bidrar till momentet på stången. P behövs inte här eftersom vi räknar på moment runt punkten P

theg0d321 628
Postad: 27 sep 2022 18:04

Fd = 10,2 N

Ture 10153 – Livehjälpare
Postad: 27 sep 2022 19:10

Rätt,

Då kan du ansätta en horisontell och en lodrät kraft i punkten P, och sätta upp samband för kraftjämnvikt i de två riktningarna, då behöver du FDs komposanter
