Moment - hur långt till balkens ände kan mannen gå utan att det välter?

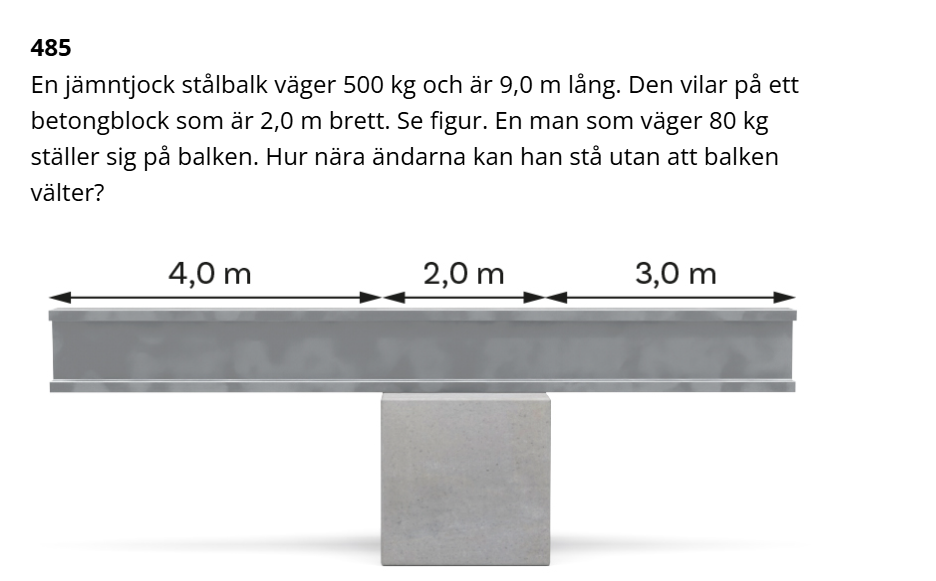

Hej, har den här frågan:
Jag vet verkligen inte hur jag ska tänka här och förstår mig inte på de givna lösningsförslagen.
Jag vet att balkens tyngdpunkt ligger vid 4.5m (och dess vikt 500kg ger mig även dess tyngdkraft 500g)), och hade det stödjande under inte varit så brett så skulle jag helt enkelt kunna använda momentlagen rakt av, men jag vet inte riktigt hur jag ska tänka runt de där 2m i mitten.
Uppskattar all hjälp, tack på förhand!!
Det som kan vara lite användbart i en sådan här uppgift är att ta två fall. första fallet är då mannen går åt vänster från betongblocket ut på 4 meter segmentet och det andra då mannen går från betongblocket åt höger över 3m segmentet.
På fall nummer 1 tror du att du kan hitta en rotationspunkt när gubben står någonstans på 4meters segmentet? Tips är att försöka visualisera vad som skulle hända i verkligheten om den roterade.
Aa jag tänkte att två fall skulle vara bra, och då skulle väl vridpunkten vara vid kanten av stödblocket? Men var utgår jag då ifrån att tyngdkraften är?
Tyngdkraften gör två olika rotationer utifrån var man kollar på blocket så det kan vara bra att dela upp blockets massa och räkna ut tyngdkraften för respektive del och vilken rotation den hjälper med.
Dela upp blockets massa? Hurdå menar du?
Om man ritar på bilden över en rotation kan man se att den kraften som kommer ifrån den delen av balken som ligger till vänster om rotationspunkten kommer ge upphov till en rotations moturs, medan kraften från den delen av balen som ligger åt höger av rotationspunkten ger upphov till en rotation medurs. För att få värden på dessa krafter måste vi dela upp massan i de olika blocken och utgå ifrån var deras tyngdpunkt skulle vara.
