Momentjämvikt

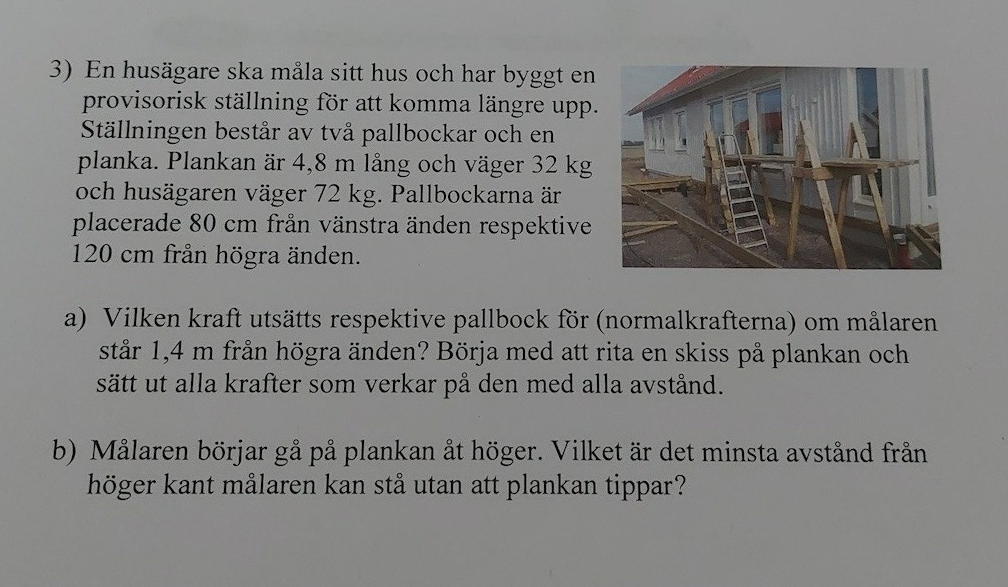

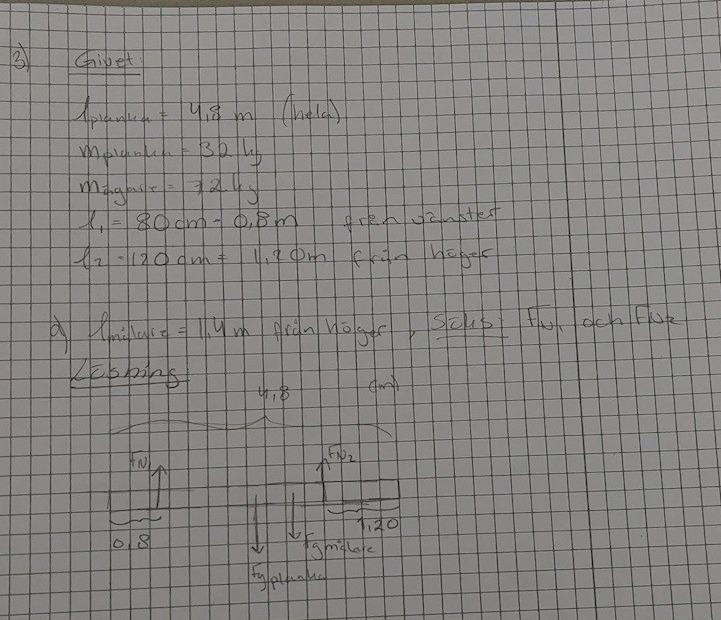

Hej! Jag har fastnat i min lösning till denna uppgift. Jag tror att nästa steg är att sätta in en momentpunkt och ställa ekvationer för kraftmomenten medurs och moturs, men vart ska punkten ritas in? Tack på förhand!
I b) uppgiften vet jag att FN1 ska vara 0 N precis när plankan börjar tippa. Däremot vet jag inte hur jag ska gå till väga för att göra beräkningen.
Det finns två obekanta FN1 och FN2.
Det finns två ekvationer, en för vertikal jämvikt: FN1 +FN2 = Fmålare + Fplanka , och en för momentjämvikt, kring endera pallbocken. Väljs den högra blir det (noga med att räkna ut alla avstånd l i):
FN1 x l2 = Fplanka x l2 + Fmålare x l3
För sådana här plana problem gäller alltid att man har två ekvationer, för horisontell och vertikal jämvikt, och en momentekvation, som lämpligen väljs där en kraft verkar, vid en fast stödjepunkt.
Tack!
