network function

Hej

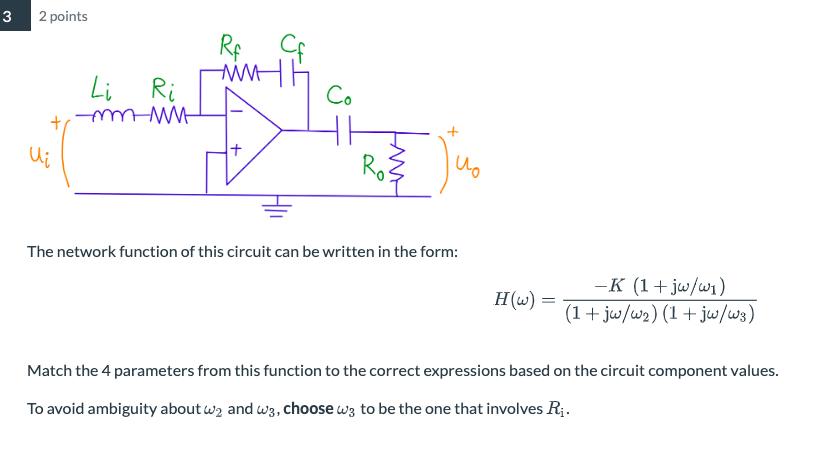

I denna uppgift ska jag bestämma vad w1,w2,w3 och w1 är. Vad jag förstått är feedback impedance Z2 och input impedance Z1, men jag förstår inte var C0 och R0 bör vara: $Z_{2} = R_{f} + \frac{1}{j w C_{f}} Z_{1} = R_{i} + j w L_{i}$

H=-Z2/Z1

Är uppgiften riktigt beskriven? Är inte H(ω) = u_o/u_i?

H=-Z2/Z1 är överföringsfunktionen från insignalen u_i till utgången på operationsförstärkaren. Från op-ampens utgång till u₀ har du en överföringsfunktion till som beror på C₀ och R₀.

Hela överföringsfunktionen blir dessa båda multiplicerat med med varandra.

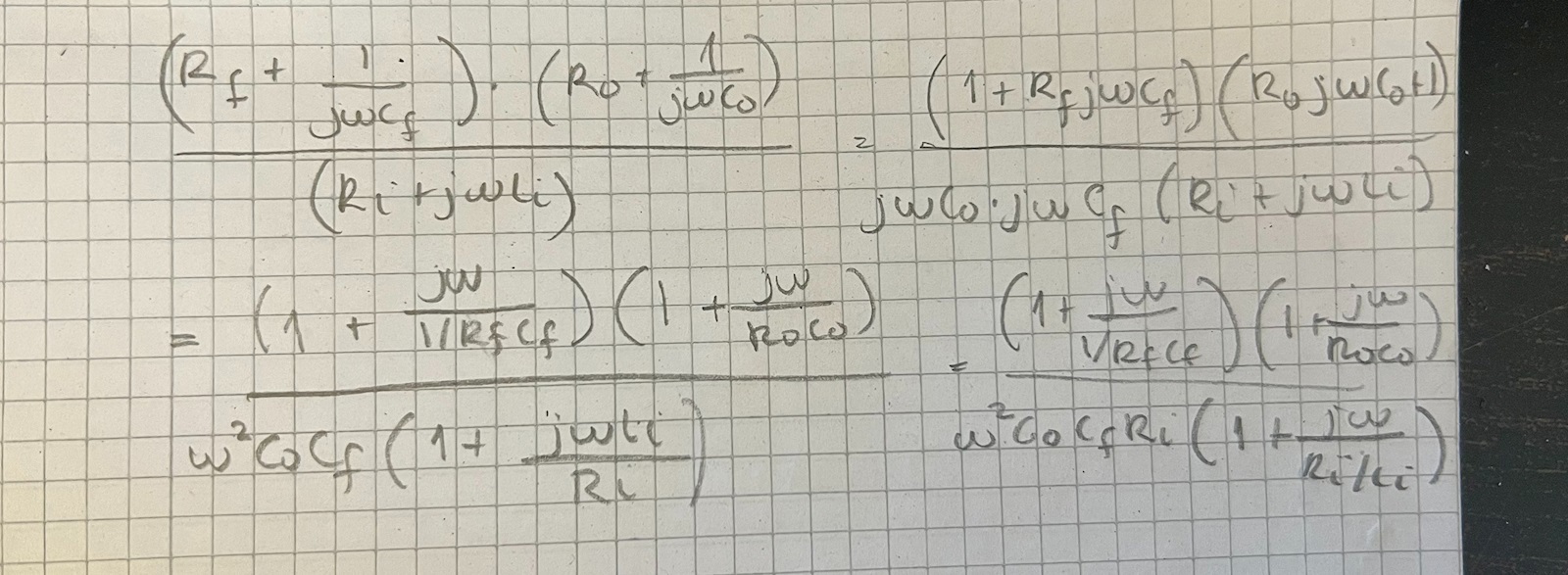

Om jag gör så får jag följande svar. Alla w är rätt, men inte K.

Överföringsfunktionen för den sista R-C länken med R₀ och C₀ blir inte $R_{0} + \frac{1}{j ω C_{0}}$

Den blir $\frac{R_{0}}{R_{0} + \frac{1}{j ω C_{0}}}$

ThomasN skrev:
Överföringsfunktionen för den sista R-C länken med R₀ och C₀ blir inte $R_{0} + \frac{1}{j ω C_{0}}$

Den blir $\frac{R_{0}}{R_{0} + \frac{1}{j ω C_{0}}}$

Tack så mycket för hjälpen :)
