Archie 19
Postad: 4 maj 20:07

Nodanalys

Hej!

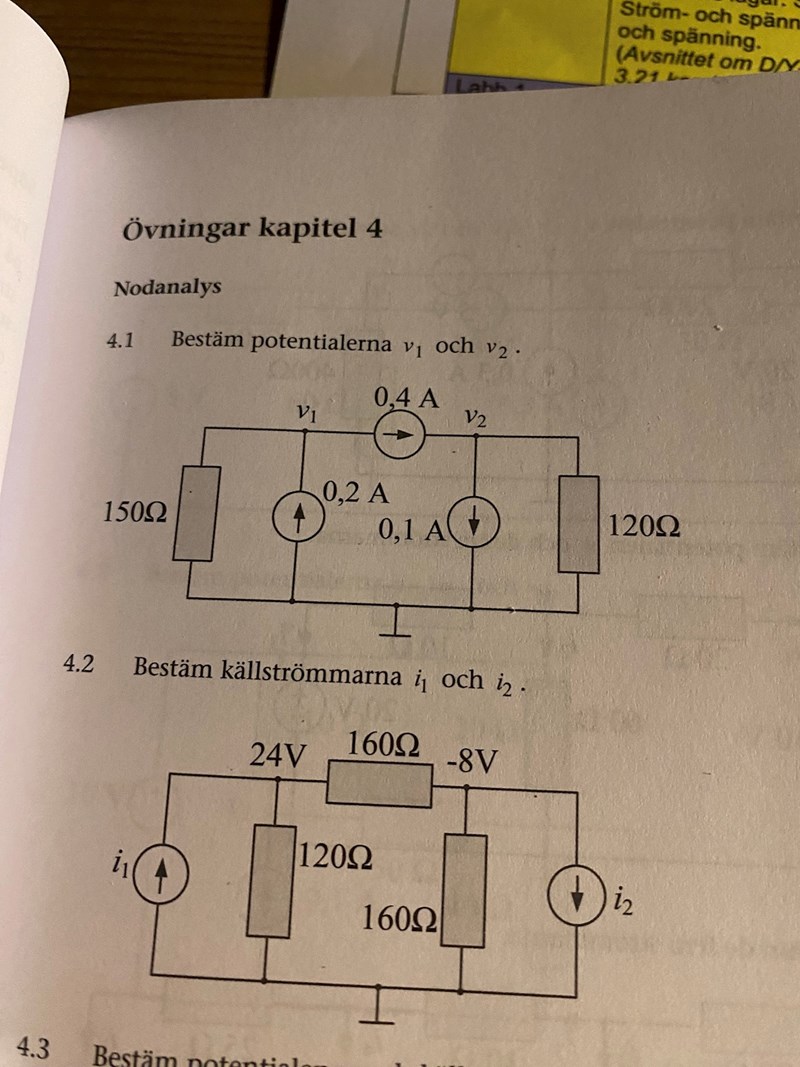

Jag är helt nybörjare beträffande det här med nodananlys och min fråga rör 4.1.

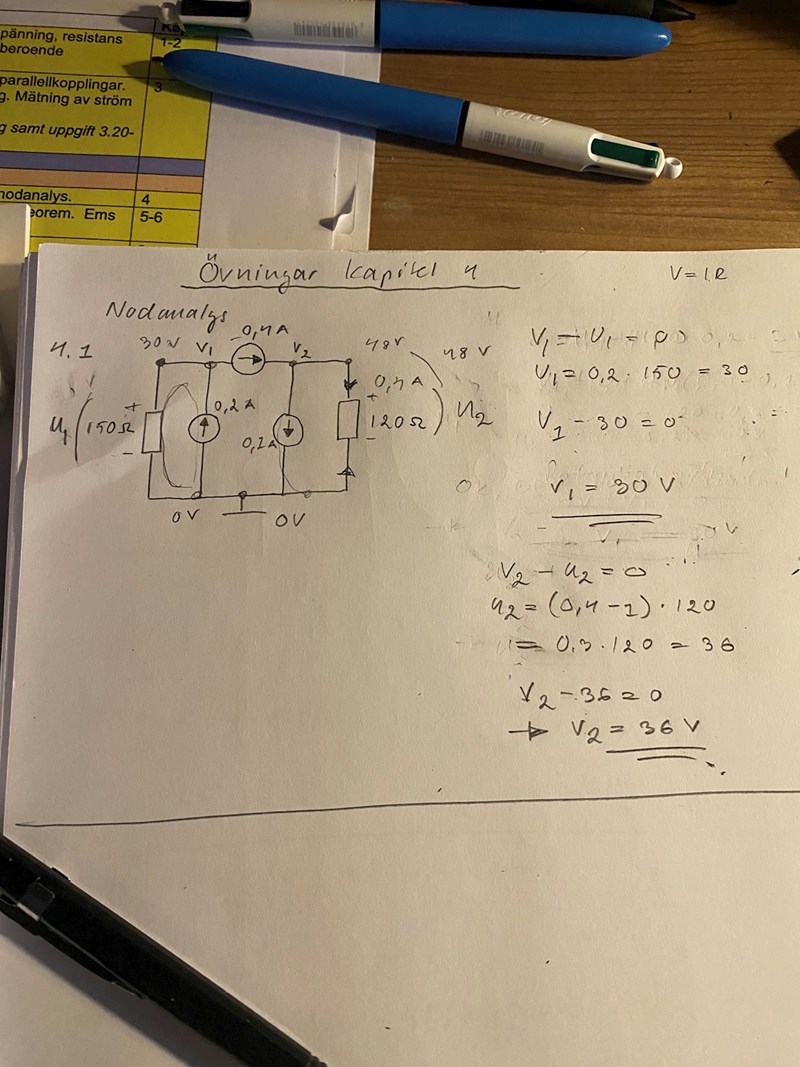

Jag lyckas få fram rätt siffror för potentialerna i noderna V2 och V2 men för V1 får jag ett teckenfel, det ska vara -30V. Gör jag något fel när jag potentialvandrar eller tilldelar jag resistorerna fel polaritet? Eller kanske är det strömriktningen jag rör till? Hjälp behövs och skulle uppskattas något enorm! :) Jag postar även en bild på min lösning.

Pieter Kuiper Online 7396
Postad: 4 maj 20:32

Jag skulle lösa det med strömmarna genom motstånden.

Archie 19
Postad: 4 maj 21:34
Pieter Kuiper skrev:

Jag skulle lösa det med strömmarna genom motstånden.

Tack för tipset!
Vidare var det det  jag försökte göra, men problemet är nog att jag inte lyckas lista ut hur strömmen delar sig i noderna? Tänker jag rätt om jag föreställer mig att det är 0.2A som passerar genom 150ohms resistorn och 0.4-0.1 = 0.3A genom 120 ohms resistorn?

Pieter Kuiper Online 7396
Postad: 4 maj 21:37 Redigerad: 4 maj 21:37

Ja. Det är Kirchhoffs strömlag som gäller i varje nod.

Archie 19
Postad: 4 maj 21:52
Pieter Kuiper skrev:

Ja. Det är Kirchhoffs strömlag som gäller i varje nod.

Precis, och då innebär det ju att spänningen över resistorn i den vänstra slingan är 0.2 * 150 = 30V samt blir spänningen över resistorn i den högra 0.3 * 120 = 36V. Detta innebär ju att V1 -30 = 0 => V1 = 30V samt att V2 - 36V = 0 => V2 = 36V. Detta stämmer enligt facit för V2, men V1 ska vara -30V? Går strömmen åt andra hållet eller gör jag något annat fel när jag tilldelar resistorn en polaritet med + pol som sitter direkt ansluten till V1 och - pol som sitter direkt ansluten till den jord?

Pieter Kuiper Online 7396
Postad: 4 maj 22:04 Redigerad: 4 maj 22:06
Archie skrev:

V1 ska vara -30V?

Ja, strömmen på 0,2 A genom 150 Ω går från jord till en lägre potential.

Archie 19
Postad: 4 maj 22:36
Pieter Kuiper skrev:
Archie skrev:

V1 ska vara -30V?

Ja, strömmen på 0,2 A genom 150 Ω går från jord till en lägre potential.

Juste, för och kör man KVL för den lilla slingan längst till höger så måste V1 vara lika med -30V eftersom spänningen över resistorn med 150ohm är 30V.
