obalanserad trefas-last

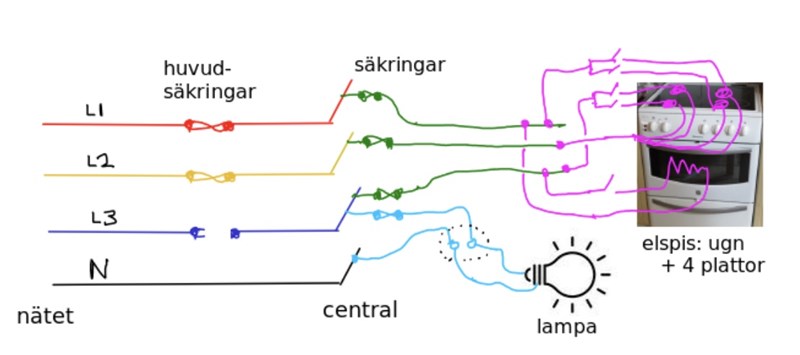

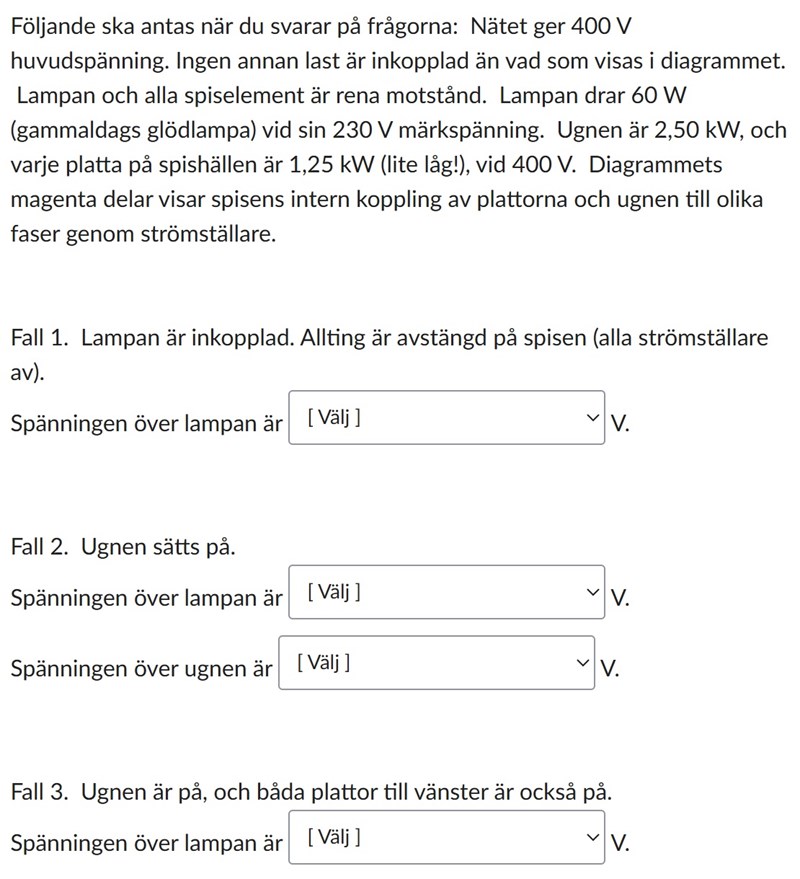

Jag menar att facit ska vara fel i denna uppgift:

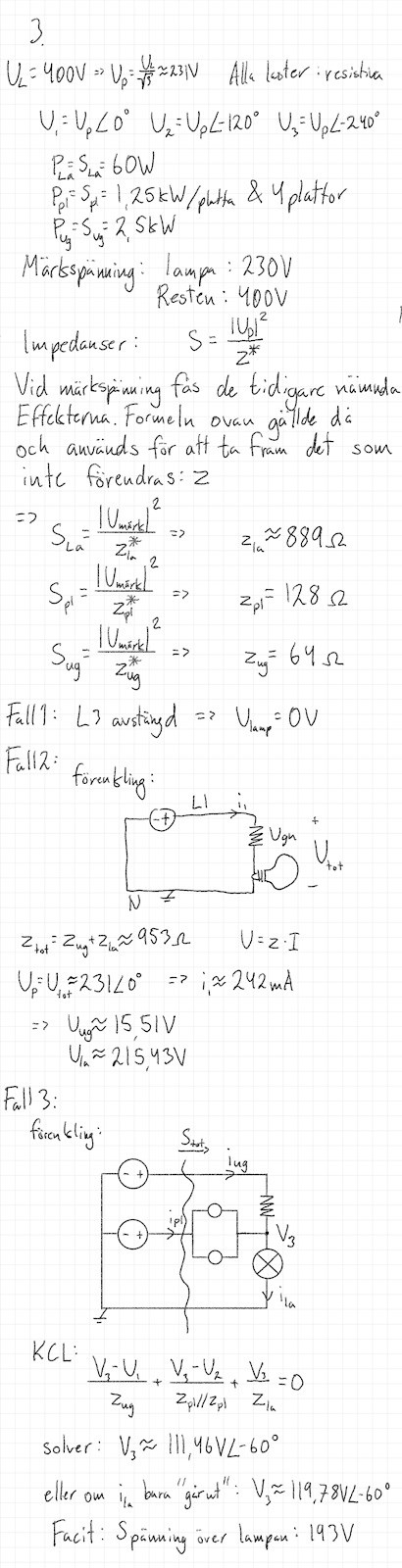

Min lösning :
1 och 2 är jag med på men inte 3.
Vad jag kan se är plattorna kopplade mellan L1 och L2. De påverkar inte spänningen över lampan.
FEL, jag får lära mig skilja på höger och vänster!
ThomasN skrev:1 och 2 är jag med på men inte 3.
Vad jag kan se är plattorna kopplade mellan L1 och L2. De påverkar inte spänningen över lampan.
FEL, jag får lära mig skilja på höger och vänster!
Det som jag visar på fall 3, är egentligen ugnen (resistans-symbolen), parallellkopplade spisplattorna (de två cirklarna) och lampan (cirkeln med kryss). Vanlig nod-analys efter. Tror inte jag förstod, vad är felet ?
Du har ritat rätt, det var jag som tänkte fel. Jag tänkte på fel plattor.
Håller på och räknar, få se vad jag kan komma fram till.
Jag får samma resultat som du!

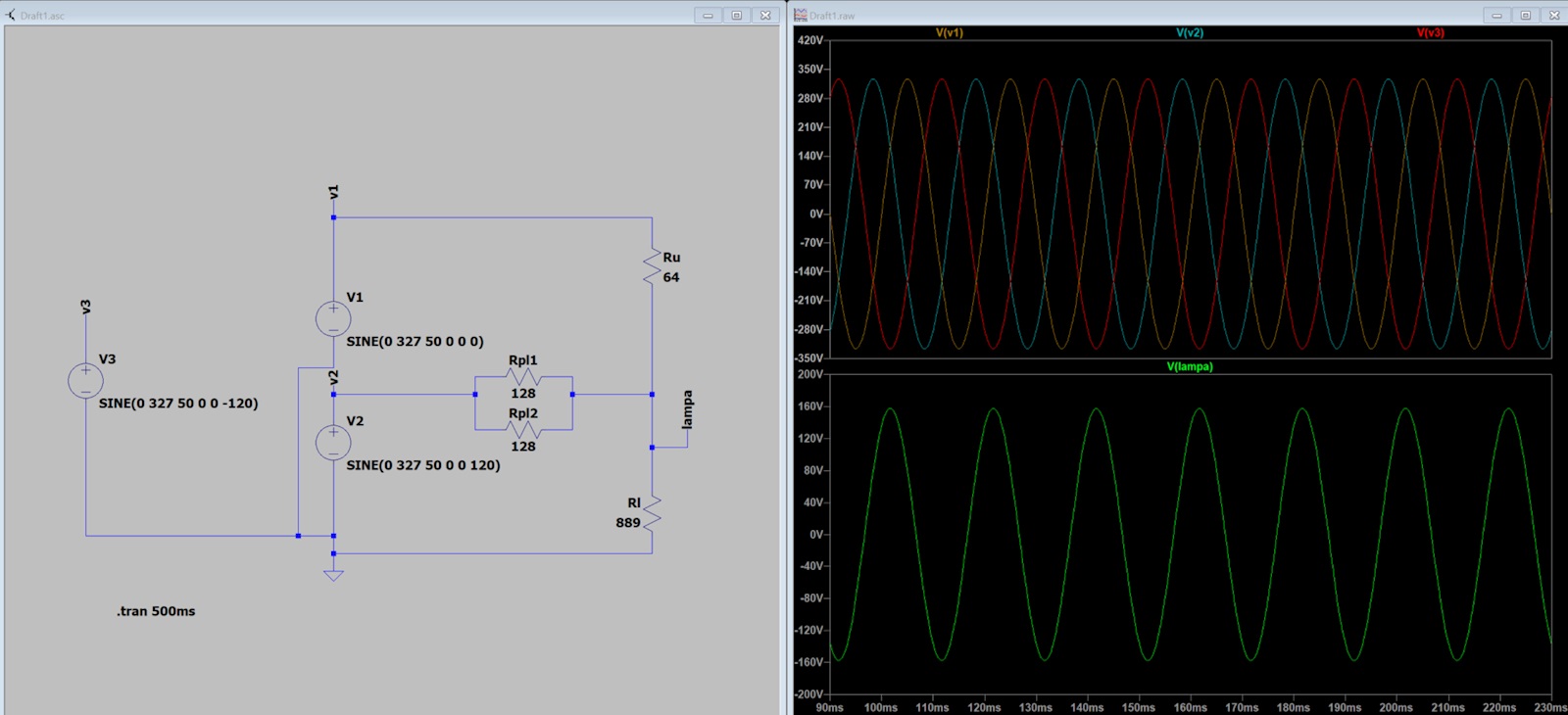

Jag tog t.o.m och simulerade detta och fick lampspänningen till 113Vrms.
ThomasN skrev:Jag får samma resultat som du!
Jag tog t.o.m och simulerade detta och fick lampspänningen till 113Vrms.
Tack, jag kollar med läraren
