Tildaaaellen 67
Postad: 20 apr 2020 21:44 Redigerad: 20 apr 2020 21:46

ohms lag, resistansen

hej!

har en uppgift där jag ska räkna ut vad den totala resistansen blir med hjälp av Ohms lag

jag har ritat upp en kombinerad krets med två parallella resistorer och en seriekopplad resistor i ett datorprogram kopplat till ett batteri med spänningen 9,0 V

voltametern som är kopplad till kretsen visar på 3,46 V

ska jag använda batteriets värde eller voltameterns värde i formeln för att få fram resistansen?



och när jag räknar ut ersättningsresistansen, vilket man också skulle göra, med hjälp av värdena har jag gjort såhär

ersättningsresistansen i kretsen med hjälp av resistorernas värden

Rtot=1/Rtot=1/R1+1/R2+R31=Rtot=1/10 +1/10 +8,0 =2/20 +8,0 =0,1 +8,0 =8,1

Är det rätt eller gör jag fel?

Bo-Erik 729
Postad: 20 apr 2020 21:52

Rita en figur, annars är det svårt att kommentera.

Tildaaaellen 67
Postad: 20 apr 2020 21:56

Lindehaven 701 – Lärare
Postad: 21 apr 2020 16:40

Du behöver vara noggrann med hur du skriver: "Rtot=1/Rtot" är ju inte korrekt.

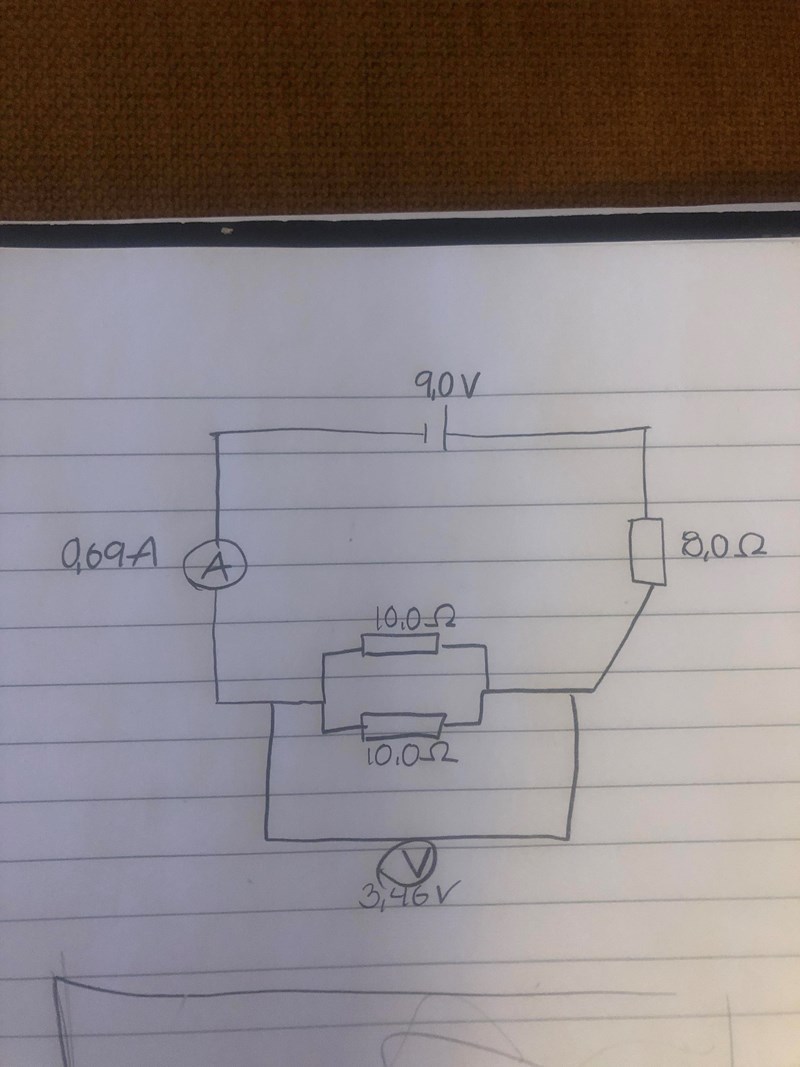

Du har skrivit värdena på resistorerna i bilden. Om du redan vet dessa värden så behöver du inte använda batterispänningen eller voltmeterns utslag. Räkna endast ut ersättningsresistansen R för de två parallellkopplade resistorerna på 10Ω: 1/R = 1/10 + 1/10. Addera sedan den seriekopplade resistorn på 8Ω så får du totala resistansen Rtot.

Du har också skrivit värdet på strömstyrkan i bilden. Om du redan känner till det värdet (0,69A) och batterispänningen (9V) så kan du räkna ut totala resistansen Rtot med hjälp av Ohms lag.

Tildaaaellen 67
Postad: 21 apr 2020 22:08

det blir två helt olika svar, är det meningen eller är meningen att det ska bli samma?

Affe Jkpg 6796
Postad: 21 apr 2020 22:22

9 / (8 + 5) =…Ω

Lindehaven 701 – Lärare
Postad: 21 apr 2020 22:51
Affe Jkpg skrev:

9 / (8 + 5) =…Ω

9 / (8 + 5) = ... A

Vilka är de två olika svaren?

Vilka värden känner du till innan du räknar?

Lindehaven 701 – Lärare
Postad: 28 apr 2020 09:39

Tildaellen, det är meningen att det ska bli ett svar. Vilka värden hade du givna innan du började räkna? Vilka två olika svar fick du? Hur kom du fram till de svaren?

Liddas 314
Postad: 28 apr 2020 12:02

Ställ upp och räkna ersättningsresistansen, det är nog där skon klämmer. Visa hur du räknat !
