jonnefcb 114
Postad: 3 jan 2023 18:27

Op-amp

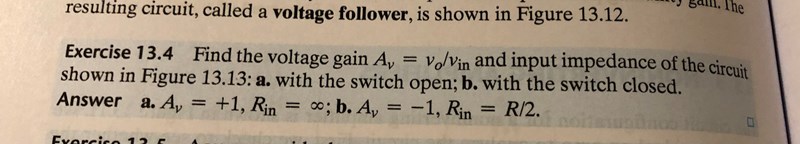

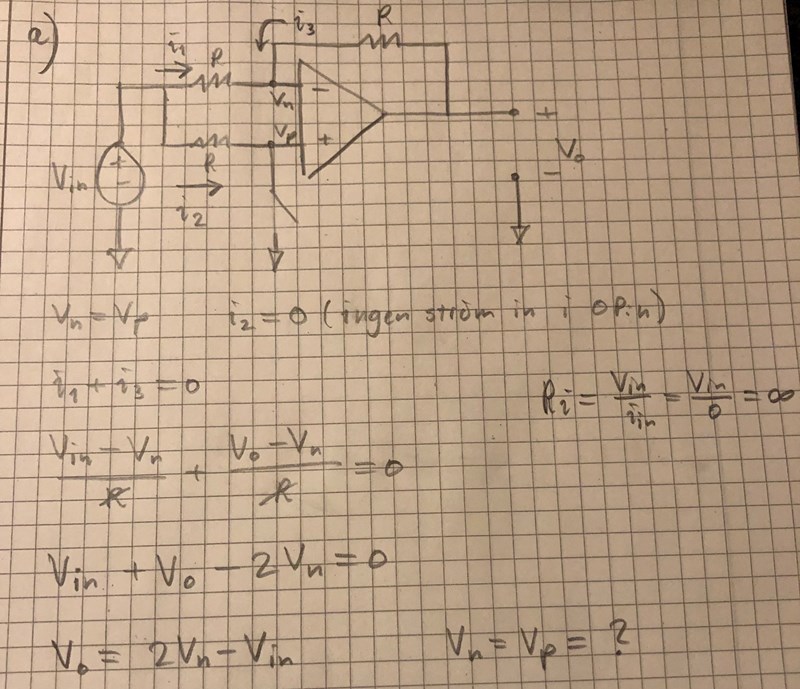

Jag har fastnat här. Förstår inte hur jag ska kunna veta potentialen vid den inverterande ingången (Vn). Och hur kan det bli Av = +1? Det måste betyda att det inte går någon ström alls typ? Men hur kan det vara så?

Alltså om Vn = Vin så blir ju Vo = 2Vin - Vin = Vin => Av = Vo/Vin = 1. Men hur kan Vn = Vin?

Tack!

JohanF 4644 – Moderator
Postad: 4 jan 2023 08:44

Eftersom i2 är noll när brytaren är öppen (på grund av att den positiva ingången är högohmig), så kommer Vp=Vin, och eftersom Vp=Vn så följer att Vin=Vn.

JohanF 4644 – Moderator
Postad: 4 jan 2023 09:10
JohanF skrev:

Eftersom i2 är noll när brytaren är öppen (på grund av att den positiva ingången är högohmig), så kommer Vp=Vin, och eftersom Vp=Vn så följer att Vin=Vn.

Som du redan har insett så kommer op-ampen inte att dra någon ström alls, typ (man räknar ju idealt , och då kan man ju också förvänta sig ett idealt resultat). Facit bekräftar att ingångsimpedansen är oändlig.

jonnefcb 114
Postad: 4 jan 2023 15:45
JohanF skrev:

Eftersom i2 är noll när brytaren är öppen (på grund av att den positiva ingången är högohmig), så kommer Vp=Vin, och eftersom Vp=Vn så följer att Vin=Vn.

Ah, såklart! Missade att Vp blir Vin när i2 = 0. Tack för hjälpen!
