Aorta behöver inte mer hjälp
Aorta 356
Postad: 8 nov 15:15 Redigerad: 8 nov 15:17

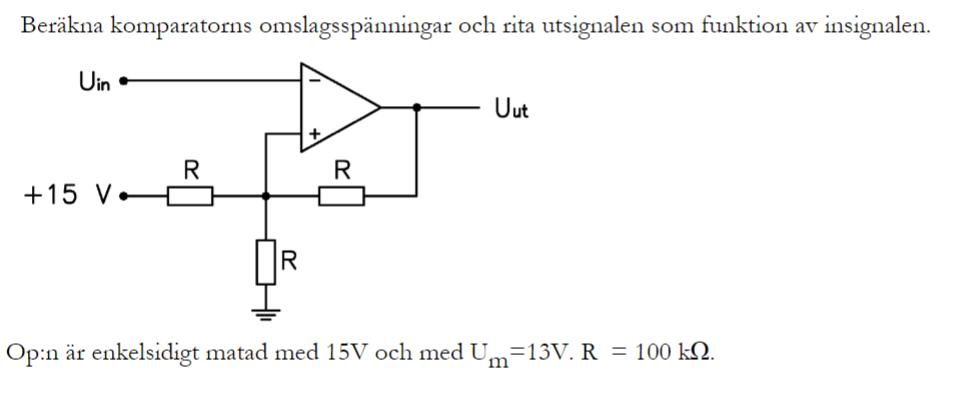

Op-förstärkare omslagsspänningar graf

Hej!

Hur ska jag tänka för att se vilken riktning strömmen har i såna här uppgifter? Alltså själva pilarna i grafen. Jag förstår hur jag räknar fram omslagsspänningarna men vet inte hur man resonerar med själva riktningarna. Omslagsspänningarna är 5V och 9.33V.

ThomasN 2137
Postad: 8 nov 19:02

Menar du strömmarna i schemat?

För pilarna i grafen är inte några strömmar. De anger bara i vilken ordning saker sker. Det är ju en komparator med hysteres så vad som sker beror på i vilket läge den är.

Aorta 356
Postad: 9 nov 11:33

Jag menade pilarna i schemat. Jag förstår inte varför tex den jag har ritat med rött inte slår om när den passerar 9,33V när det är den den passerar först.



I den röda slingan är Uut 0V längst till vänster. När Uin >u+ "från början" är Uut 0V i början. Omslagsspänningen blir då 5V. Är det så jag ska tänka med riktningarna? Väga in vad Uut är i början? Jag har lite svårt att tänka vad som egentligen händer i grafen tror jag, eller hur den ska tolkas.

Ture 10389 – Livehjälpare
Postad: 9 nov 11:57

om utspänningen från OPn är 0 V, har du 5 V på + ingången, så när - ingången sjunker från 15 V slår OPn om när ingången får lägre spänning än 5 V

På samma sätt: När du har 13 V ut, och 0 V in så har du 9,33 V på + ingången, när Uin blir högre än 9,33 slår OPn om

ThomasN 2137
Postad: 9 nov 20:38

Om inspänningen ökar från 0V och uppåt så sker ett omslag vid Uin = 9.33V. När det har skett, krävs att inspänningen sjunker till 5V för att få ett omslag igen. När det har skett, krävs att inspänningen åter når 9.33V..... osv osv.

Samma sak på annat sätt.

Man gör en sån här koppling för att hindra att utgången fladdrar upp och när inspänningen ligger nära omslagsnivån. Minsta lilla brus kan annars orsaka omslag.

Aorta 356
Postad: 16 nov 12:02

Tack för all hjälp!
