Beräkna förstärkningen och inimpedansen

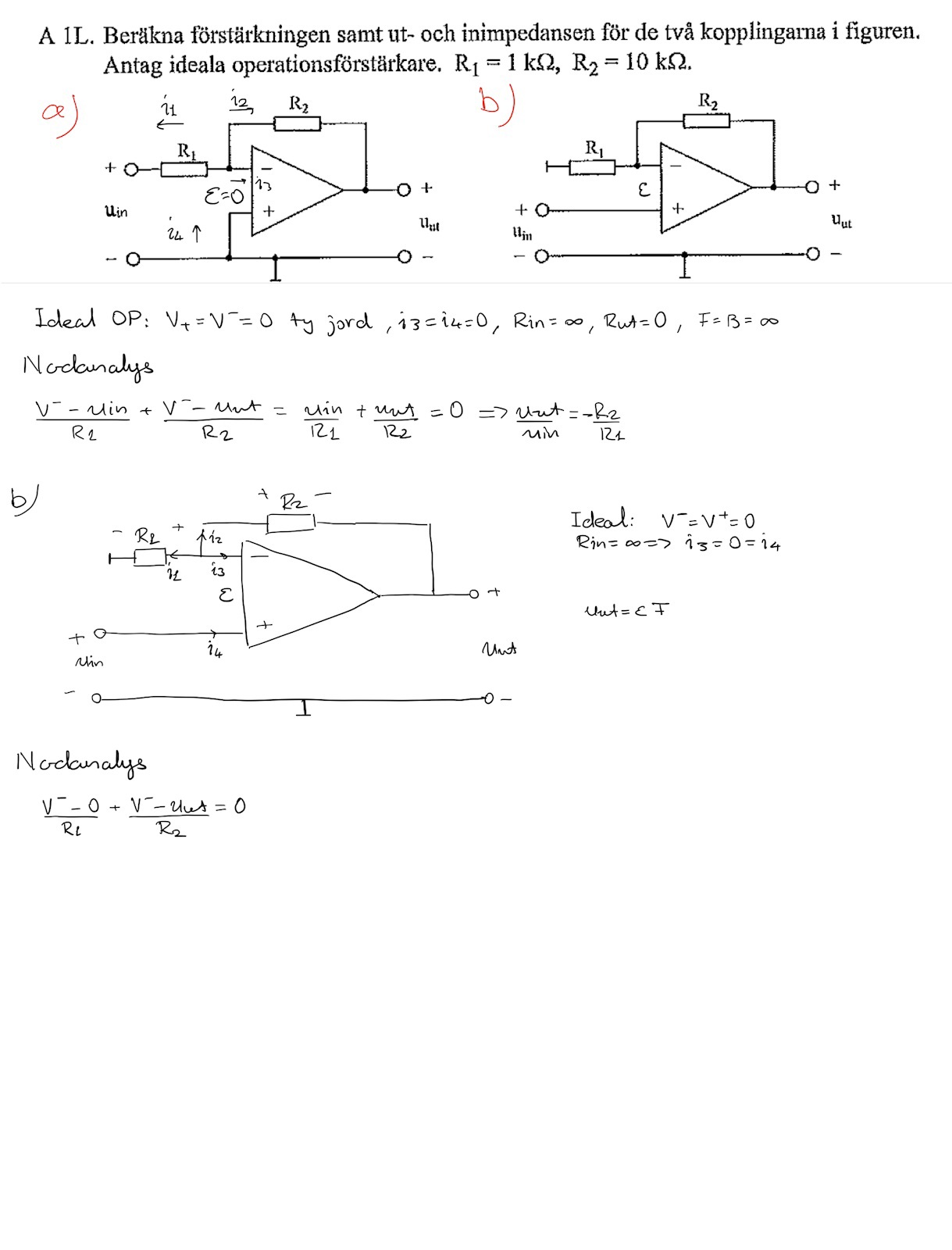

Hej, har ett par frågor till uppgift a och b nedan.
1. Vad exakt är ut- och inimpedansen i (a) och även (b)fallet? är inte impedans kopplat till sinusformade strömmar och spänningar, något vi inte har här?
2. I uppgift (b) så gör jag nodanalys vid den inverterade noden och får en summa med uut. Jag kan inte göra samma sätt vid den icke inverterade ingången. Därför får jag får inget uttryck med uin. Vet inte hur jag då ska uttrycka förstärkningen uut/uin. Hur gör jag då?
En impedans består av en resistans och en reaktans (induktans, kondensator). Är reaktansen=0 är impedansen = resistansen.
rapidos skrev:En impedans består av en resistans och en reaktans (induktans, kondensator). Är reaktansen=0 är impedansen = resistansen.
Tack, mycket bra förklaring!
I b)-fallet så går strömmen från OP-ns utgång genom R2 och sedan genom R1 till jord. Därför blir uin = (R1/(R1+R2))*uut.
I a)-fallet tycker jag att inimpedansen är R1 ohm.
Jan Ragnar skrev:I b)-fallet så går strömmen från OP-ns utgång genom R2 och sedan genom R1 till jord. Därför blir uin = (R1/(R1+R2))*uut.
I a)-fallet tycker jag att inimpedansen är R1 ohm.
Jag är van att göra nodanalys (KCL) för att ta fram uut och uin.
Det verkar som detta du nämner är någon typ av spänningsdelning? Det är inte uppenbart för mig hur man kommer fram till det uttrycket.
Jag löste det. Potentialen i den icke inverterade ingången är lika med uin. Det följer då att V-=V+=uin. Ersätter jag V-=uin i uttrycket jag kom fram till med nodanalys så får jag formeln som Jan Ragnar kom fram till i post #4. Sen är det bara att dela båda led med uut. Tack!
