Optik, linser

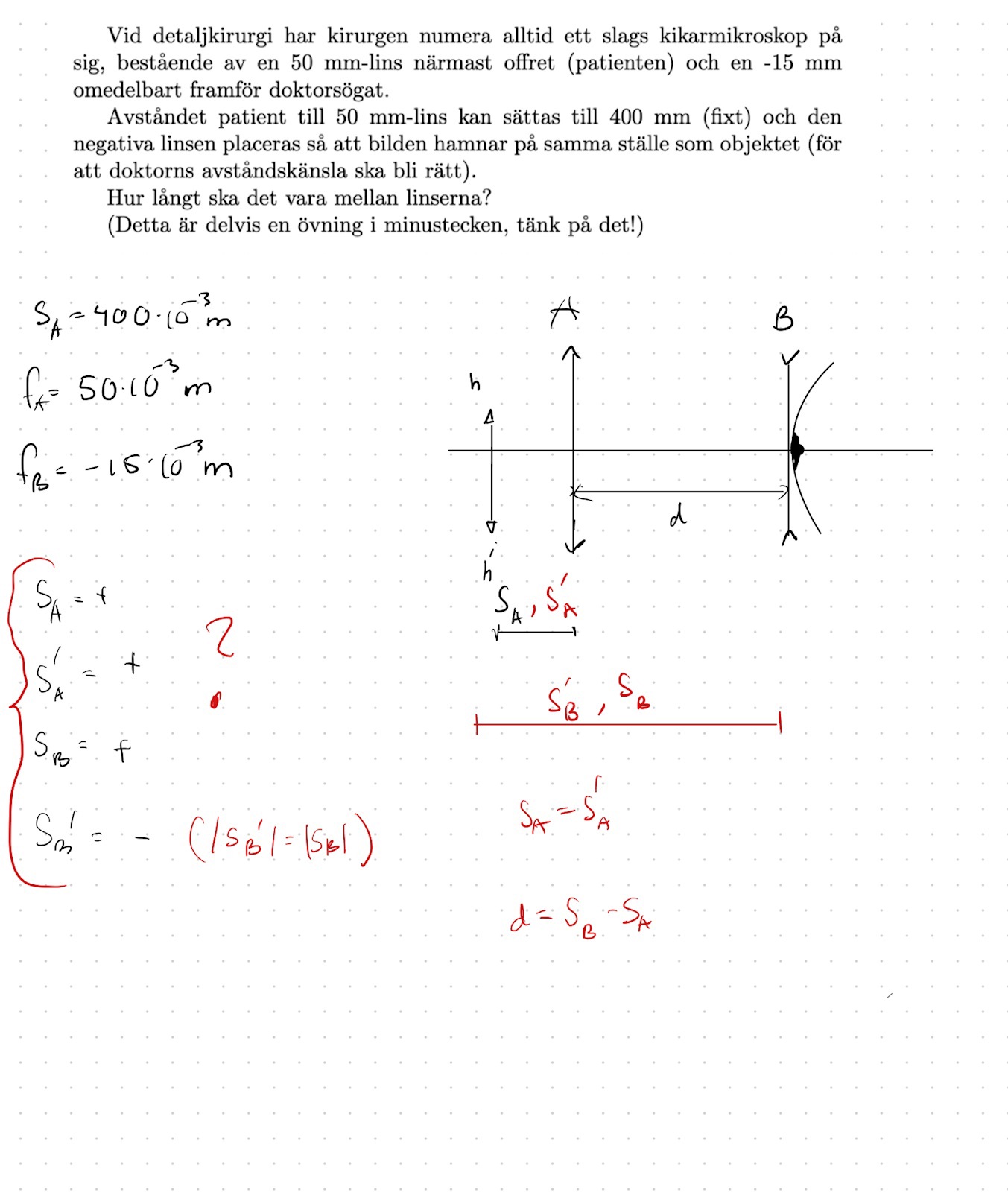

Är min ritning fel? Jag har svårt att förstå hur d = Sb+S'a (taget från lösningen). Det rödmarkerade i bilden nedan är de jag antar är fel, förstår bara inte varför. Tack!

Fråga och mina tankar: Lösning:

Vad tycker du är oklart?

Bilden från lins 2 ska ligga på objektet till lins 1. Det blir med facits notation

b2 = -(a1 + d)

bildavståndet b2 räknas från lins 2 till bild 2 och blir negativt eftersom bilden ligger i objektsrymden.
