Optisk fiber

Hej!



Jag behöver hjälp med följande fråga:

En laserstråle infaller mot en optisk fiber med infallsvinkeln 45 grader. Fibret har brytsningsindex, n=1,70. Fiberns längd är 520 m. Hur lång sträcka rör sig ljusstrålen genom fibern?

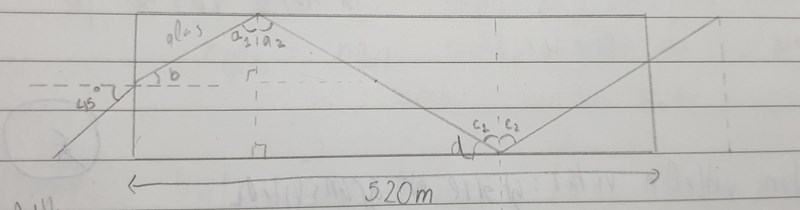

Här nedan följer en försök till skiss av det som händer.

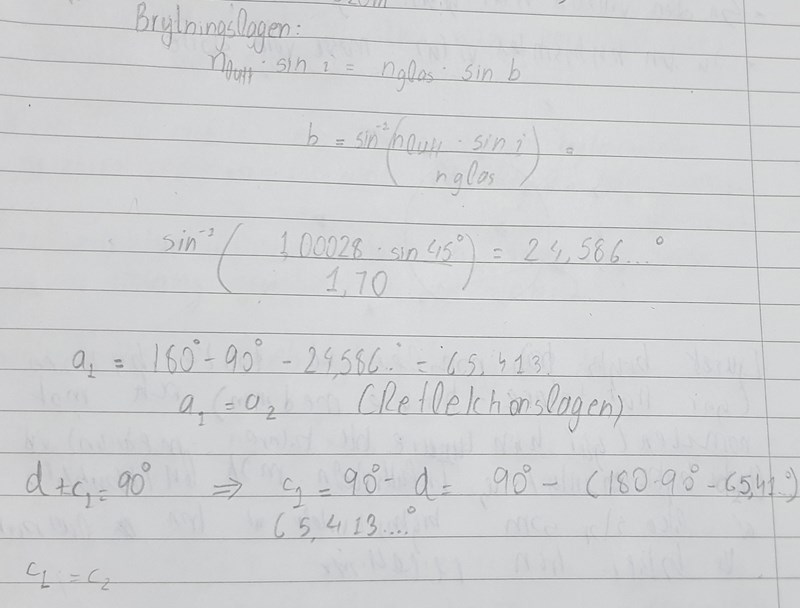

Och början min lösning:



Jag har räknat alla vinklar och så och även följt brytningslagen men tycker ändå att det känns som en slags gissning då jag ju egentligen inte vet hur många gånger laserljuset reflekteras inne i fibern. Det blir ju än svårare att räkna då det ej givits en skalenlig bild som man kan räkna utifrån. Och vad menar de egentligen med att man ska räkna ut den sträckan som ljusstrålarna rör sig; menar de längden på varje stråle eller vad? För de rör väl sig igenom hela fibern..jag förstår inte riktigt vad de är ute efter här.



Det skulle vara jättesnällt om någon kunde hjälpa mig med att lösa uppgiften. All hjälp är uppskattad! :)

Räkna ut hur långt ljusstrålen har rört sig längs de båda kateterna jämfört med om den hade rört sig längs hypotenusan. Alla 45-45-90-trianglar är ju likformiga, så denna kvot blir konstant.

Kommer du vidare?

xxLogicxx 25
Postad: 17 maj 22:58
Smaragdalena skrev:

Räkna ut hur långt ljusstrålen har rört sig längs de båda kateterna jämfört med om den hade rört sig längs hypotenusan. Alla 45-45-90-trianglar är ju likformiga, så denna kvot blir konstant.

Kommer du vidare?

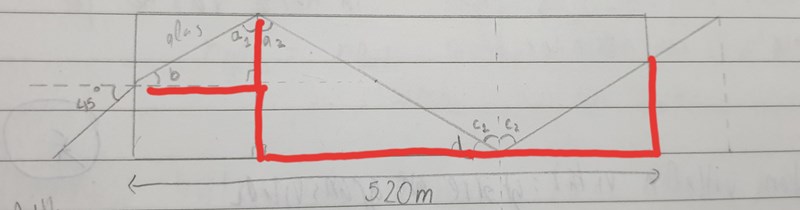

Så, någonting....eller är helt fel ute...

Kan du förklara tydligare hur du menar?

xxLogicxx 25
Postad: 17 maj 23:27
Smaragdalena skrev:

Kan du förklara tydligare hur du menar?

Nej, jag menade bara att man kanske tänker att den sträckan som ljusstrålarna färdas kan räknas genom att lägga ihop kateterna av de olika trianglar som bildas. För du sa att jag skulle jämföra detta med om den hade rört sig längs hypotenusan så det var bara en ren gissning....
