Övningstenta, induktans i krets

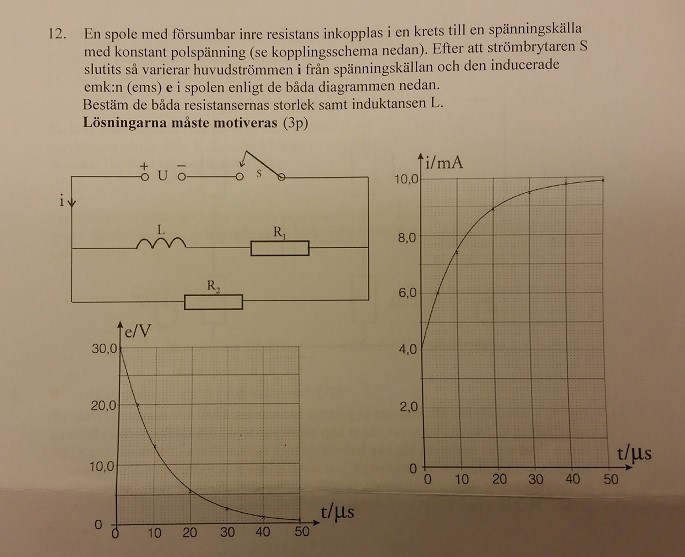

Det jag kan urskilja ur graferna är att spolens maximala spänning är 30V och strömmen genom kretsen när spolen inte längre är verksam är 10 mA - men efter det vet jag inte hur jag ska gå till väga. Vanligtvis får man ju i alla fall spänningen över kretsen, och några värden på motstånden, men nu har jag inget annat än de här graferna..

$\frac{R_{1} R_{2}}{R_{1} + R_{2}} = \frac{30}{10} R_{2} = \frac{30}{4} = 7.5 k Ω 7.5 R_{1} = 3 (R_{1} + 7.5) 4.5 R_{1} = 22.5 R_{1} = 5 k Ω e = L \frac{d i}{d t} S v å r l ä s t g r a f m e n 6 m i n u s 4 m A p å m e l l a n 4 t i l l 5 μ s 30 \approx L \frac{2 * 10^{- 3}}{5 * 10^{- 6}} = L \frac{4}{10 * 10^{- 3}} L \approx \frac{30 * 10 * 10^{- 3}}{4} L \approx 75 m H$

Affe Jkpg skrev :
$\frac{R_{1} R_{2}}{R_{1} + R_{2}} = \frac{30}{10} R_{2} = \frac{30}{4} = 7.5 k Ω 7.5 R_{1} = 3 (R_{1} + 7.5) 4.5 R_{1} = 22.5 R_{2} = 5 k Ω e = L \frac{d i}{d t} S v å r l ä s t g r a f m e n 6 m i n u s 4 m A p å m e l l a n 4 t i l l 5 μ s 30 \approx L \frac{2 * 10^{- 3}}{5 * 10^{- 6}} = L \frac{4}{10 * 10^{- 3}} L \approx \frac{30 * 10 * 10^{- 3}}{4} L \approx 75 m H$

Supertack! Du skulle inte ha lust att bara berätta hur du tänkte? Jag hänger med på ett ungefär, men inte riktigt hur vi får fram det andra motståndet.

Vid spänningstillslag fungerar induktansen som en oändlig impedans varför hela strömmen (4mA) då går genom R2. Eftersom ingen ström då går genom R1 är U=e
