Parallel eller serie..?
Hej. Jag sitter och funderar om följande koppling blir parallel eller seriekoppling
Jag har följande uppställning:
- MUX 2:1, två in och en ut.
- Två resistorer
- Enhet kopplad med två elektroder.
Det är kopplat såhär:

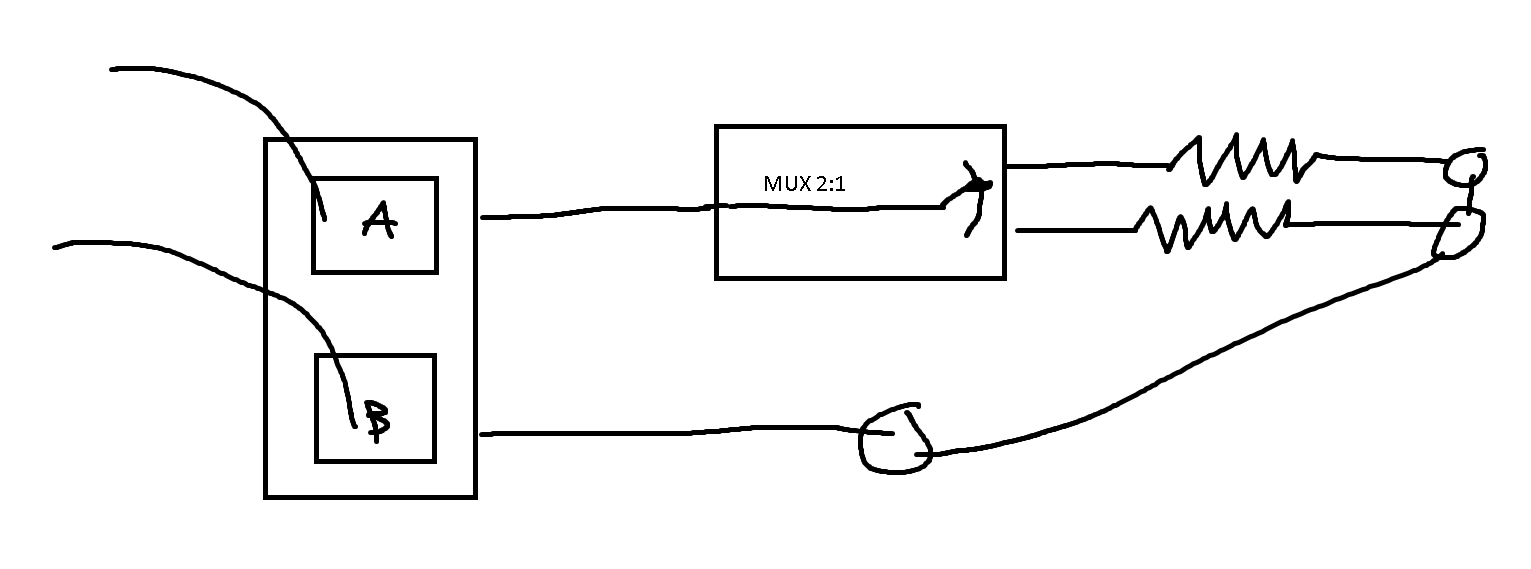

Resistorerna är kopplade från jord till MUX ingångar individuellt. MUX output går till enhet elektrod A. MUX elektrod B går direkt till samma jord som resistorerna. SEn går elektroderna A och B till enheten då. Jag tänker att det ser ut såhär:

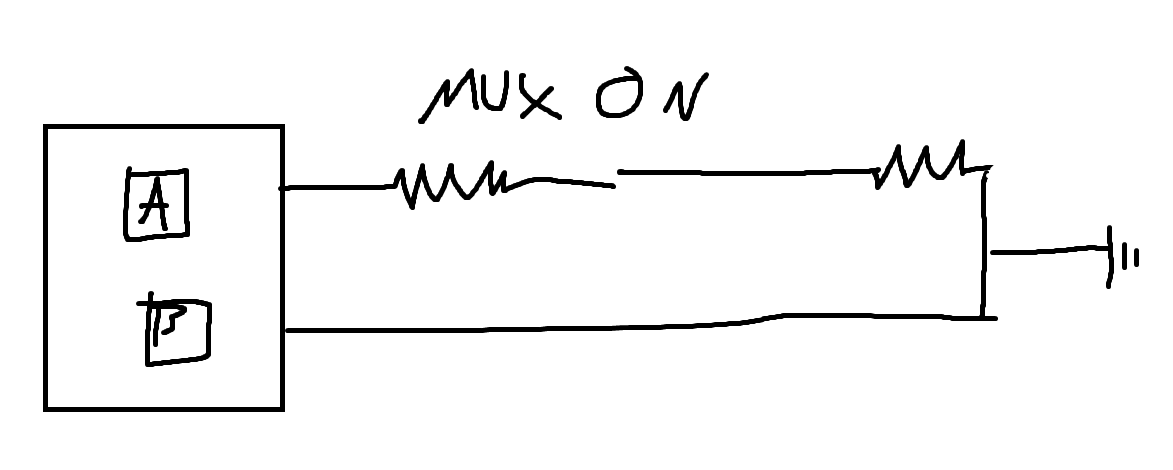

Tänker att man skulle kunna rita om det såhär efter att mux har valt nån av resistorerna:
Då borde väl enheten [den elektroderna A och B är kopplade till] ligga i serie med MUX on resistans och vald input resistans? Osäker dock från början och spelar det nån roll hur enheten ser ut sen?
Vad handlar det hela om? Det är alltför kryptiskt beskrivet. Är det en teoretisk beräkningsuppgift eller någon utrustning du skall koppla ihop och få att fungera?
Är MUX nåt som bara väljer en av två vägar, eller har den egen resistans? I din första bild har du två resistorer till höger om MUX, och jag gissar att en av dem blir vald för att MUX väljer den övre utgången. Då kan du stryka den andra resistorn från bilden, och det finns ingen parallellkoppling.
