Parallellkopplade batterier

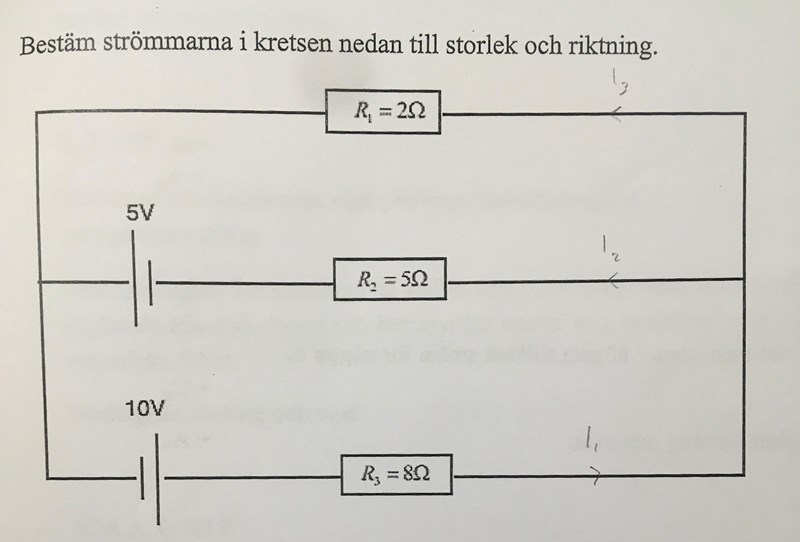

Hur ska man tänka när batterierna är kopplade åt olika håll, när man gör en potential-vandring?

Det gäller egentligen bara att vara konsekvent med tecknen så att man adderar spänning när man går igenom batteriet från minus till plus och vice versa. På samma sätt måste man vara konsekvent med de strömriktningar man infört.

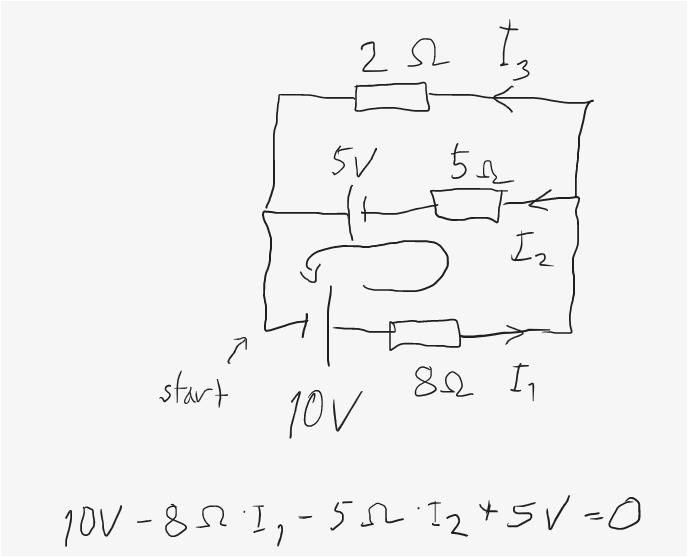

Exempel för en vandring i din krets, med dina strömriktningar:

Du har ju två variabler såhär långt så du behöver göra en vandring till för att kunna lösa ut strömmarna.

Då får du in I3, men du kan nog tänka ut ett samband mellan I1, I2 och I3.
