Ralfs 284
Postad: 4 feb 18:07

Plastiskt böjmotstånd för T140 valsad.

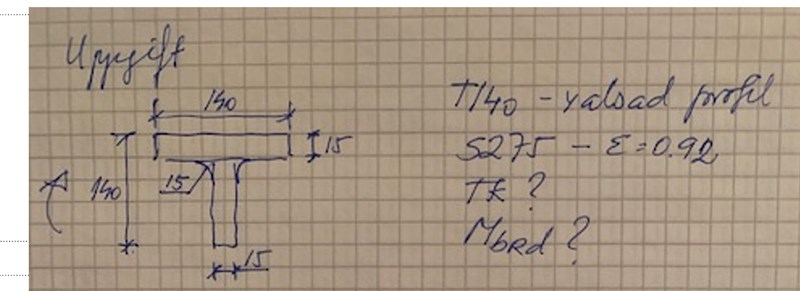

Problemet berör en balk med detta tvärsnittet. I en tabellsamling har jag hittat TP (jag har också sökt TP själv genom masscentrums ekvation och det verkade sammanfalla med +-1. mm). Eftersom problemet berör ren böjning borde TP sammanfalla med neutrallager.

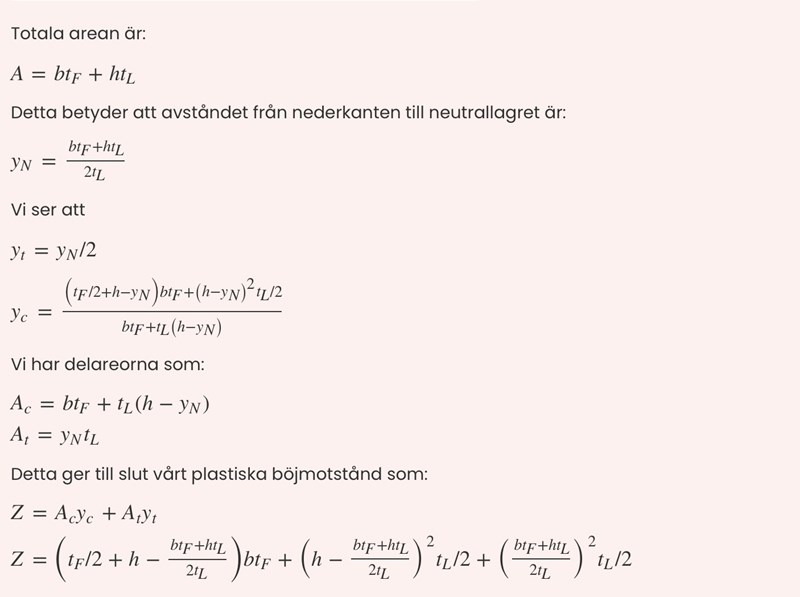

Jag har utgår från denna förklaring från Pluggakuten:

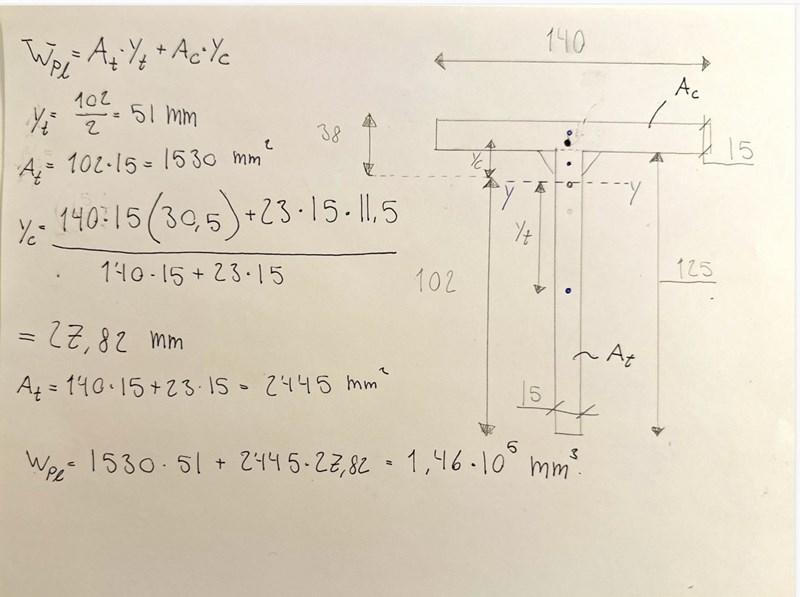

Jag har försökt att göra lösningen så enkel som möjlig. Som ni ser är Wpl fel med ca. 0,9. Min fråga är om detta kan ha att göra med att den är valsad, ska man ändra sina beräkningar för detta? Jag vet själv knappt vad detta betyder ännu.

Skulle verkligen uppskatta lite hjälp. Tack!

SaintVenant 3808
Postad: 4 feb 18:22

Som jag noterade i förra svaret sammanfaller inte neutrallager med TP om tvärsnittet har plasticerat. För din balktyp ligger den i övre flänsen vid genomplasticering.

Förstår du varför? Jag vet att din bok visar en härledning men du kanske behöver en ytterligare.
