polspänning

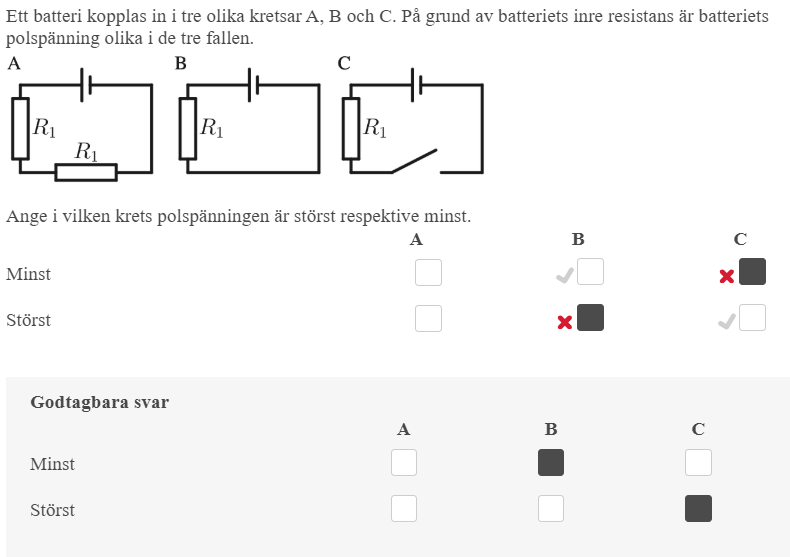

Hej! Kan någon förklara varför c inte är minst och B inte är störst? Tack på förhand.
Hej!

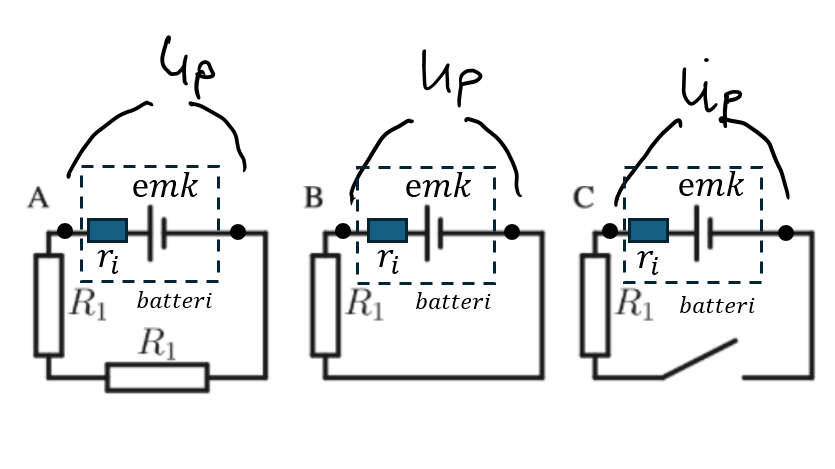

Såhär ser batteriet ut när den inre resistansen och dess polspänning är utritad.
Förstår du bilden, och förstår du nu varför B har minst polspänning och C har störst polspänning?
nej jag förstår inte riktigt. Strömmen är ju lika i A och B då det är en seriekoppling. I C är kretsen inte sluten, alltså finns det ingen ström?
Formeln är u=e-I*R
Det är det enda jag har förstått
Formeln är u=e-I*R
Ja, eller med beteckningarna i figurerna
Up=emk-I*ri
I C är kretsen inte sluten, alltså finns det ingen ström?
Ja! Hur stor blir Up i formeln då?
Strömmen är ju lika i A och B då det är en seriekoppling.
Nej. Kretsen i A har dubbelt så hög resistans som kretsen i B. Alltså är strömmen i A, hälften av strömmen i B.
Vad händer med Up i formeln om strömmen ökar?
Up blir mindre.
Jaha nu förstår jag, eftersom strömmen ökar får vi ett mindre Up, därför har B, där det finns mindre resistans och högre ström, minst polspänning. Tack för hjälpen !
