12 svar
67 visningar
Acename 266
Postad: 26 feb 2023 13:17 Redigerad: 26 feb 2023 14:49

potential

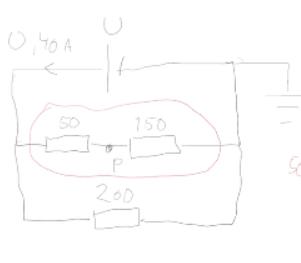

Hjälp! jag vet att 50 + 150 är 200 ohm men hur ska jag ta reda på potentialen i p?

Pieter Kuiper 8033 – Avstängd
Postad: 26 feb 2023 13:22 Redigerad: 26 feb 2023 13:23

Bestäm först hur stor strömmen är genom denna gren som du markerade i rött.

Acename 266
Postad: 26 feb 2023 13:25 Redigerad: 26 feb 2023 13:36

strömmen är 0,2 A

Laguna 29907
Postad: 26 feb 2023 14:14

Hur stor är då potentialskillnaden över 150 ohmsmotståndet?

Acename 266
Postad: 26 feb 2023 14:50

0-150x0,2=-30V

JohanF Online 5081 – Moderator
Postad: 26 feb 2023 15:25 Redigerad: 26 feb 2023 15:28

Då kan du potentialvandra ifrån en punkt med känd potential, dvs jordsymbolen.

Tänk på strömriktningen, dvs vad som är positiv eller negativ potentialändring.

Acename 266
Postad: 26 feb 2023 16:13

hur vet man om svaret ska vara positiver/negativ?

JohanF Online 5081 – Moderator
Postad: 26 feb 2023 17:50
Acename skrev:

hur vet man om svaret ska vara positiver/negativ?

Om du potentialvandrar mot strömmen så ökar potentialen över en resistor. Tänk dig vilken sida av resistorn som måste ha högre potential för att kunna driva strömmen genom resistorn .



Om du potentialvandrar mot strömmen så minskar potentialen över ett batteri. För batteriet driver ström.



Testa att potentialvandra olika vägar från jorden till P, så kommer du att se att du får samma svar vilken väg du än tar.

Pieter Kuiper 8033 – Avstängd
Postad: 26 feb 2023 18:20

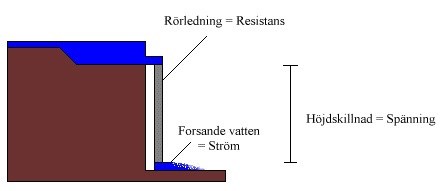

Eller analogin med vatten, där potential motsvarar höjd.

Strömmen rinner ner till lägre potential/potentiell energi.

Undantaget är batteri osv som kan liknas med en pump.

Acename 266
Postad: 26 feb 2023 19:02

okej tack men är potentialen i punkten p 30V

JohanF Online 5081 – Moderator
Postad: 26 feb 2023 19:07
Acename skrev:

okej tack men är potentialen i punkten p 30V

Ja. Potentialvandra från jord, runt batteriet:

0+40-50*0.2=Vp, eller närmsta vägen:

0+150*0.2=Vp .

Hänger du med?

Acename 266
Postad: 26 feb 2023 19:32 Redigerad: 26 feb 2023 19:39
JohanF skrev:
Acename skrev:

okej tack men är potentialen i punkten p 30V

Ja. Potentialvandra från jord, runt batteriet:

0+40-50*0.2=Vp, eller närmsta vägen:

0+150*0.2=Vp .

Hänger du med?

tack nu hänger jag med lite mer men varifrån kom 40?

JohanF Online 5081 – Moderator
Postad: 26 feb 2023 20:00
Acename skrev:
JohanF skrev:
Acename skrev:

okej tack men är potentialen i punkten p 30V

Ja. Potentialvandra från jord, runt batteriet:

0+40-50*0.2=Vp, eller närmsta vägen:

0+150*0.2=Vp .

Hänger du med?

tack nu hänger jag med lite mer men varifrån kom 40?

Jag som glömde redovisa alla beräkningar. 40V är batteriets spänning (dvs samma spänning som ligger över 2000hmsresistorn)
