Potential

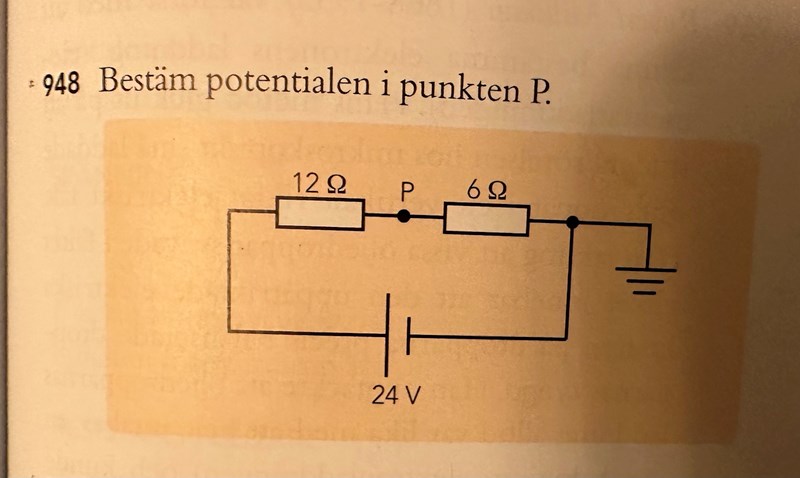

Hejsan skulle jag kunna få lite vägledning med denna uppgift.

Känner mig lite osäker  kring potentialvandringen.
likaså att ena änden av resistor har hög potential V2 och andra låg V1

Jan Ragnar 1982
Postad: 2 feb 07:49

Spänningskällans negativa pol och 6 ohms resistansens ena sida är båda anslutna till jord, och har följaktligen potentialen 0 V. Spänningskällans pluspol har då potentialen +24 V. Potentialen för punkten P ligger alltså någonstans mellan 0 V och +24 V.

Biorr 577
Postad: 2 feb 16:39

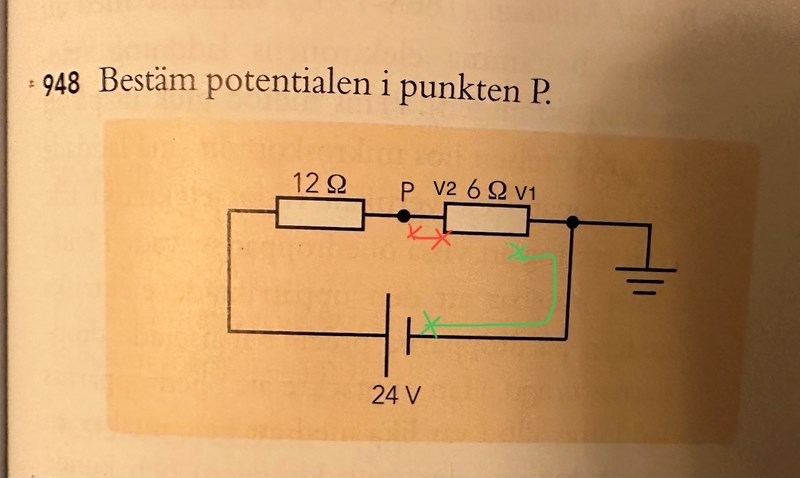

så det grönmarkerade delen av kretsen är potentialen =0 (dvs Från batteriets minuspol till V1 - resistorns ena ände.

så potential för punkt P är det röd markerade delen av kretsen. V2 till punkt P?

sker potentialvandringen från V2 till P?

sictransit 1356 – Livehjälpare
Postad: 2 feb 17:02 Redigerad: 2 feb 17:18

Jan Ragnar är offline, så jag fortsätter diskussionen lite ...

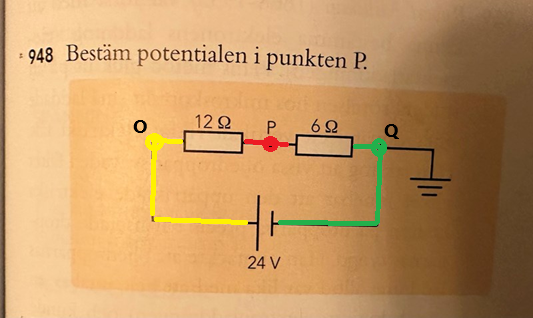

Jag har ritat ut ytterligare en "slinga" i din krets (den gula). Man brukar kalla de här för "noder", alltså där potentialen är densamma. En nod är en kopplingspunkt, så allt som är anslutet till samma nod sitter ihop (med 0 Ω resistans).

Potentialen i den gula noden som jag kallat O är förstås 24 V, eftersom den är direkt ansluten till batteriets pluspol.

Precis som du säger är potentialen i den gröna noden Q = 0 V, eftersom den är ansluten till jord (och batteriets minuspol).

Potentialen i P (den röda) måste förstås vara någonstans mitt emellan. Det är samma potential/spänning i punkten P som i den du markerat som V2 (resistorns ena ände).


Det du behöver räkna ut först är hur mycket ström som flyter mellan O och Q, de två seriekopplade motstånden.

När du har strömmen kan du vandra medsols genom kretsen, från plus till minus.

Biorr 577
Postad: 4 feb 10:18 Redigerad: 4 feb 10:36

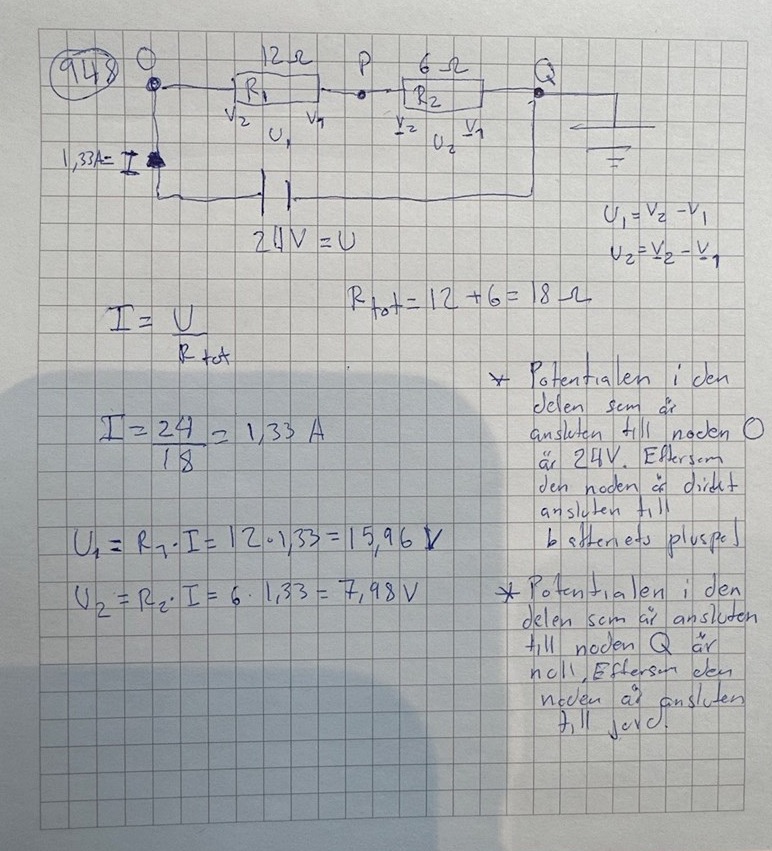

Hur ska jag beräkna potentialen P?

är det med U1=V2-V1.   ? Varför?

har jag placerat ut V2 och V1 fel?

jag får -8 V

Biorr 577
Postad: 4 feb 10:40

beräknade jag potentialvandringen ifrån del ände i förgående inlägg?



efttersom nu fick jag rätt.

sictransit 1356 – Livehjälpare
Postad: 4 feb 10:56 Redigerad: 4 feb 11:08

Jag måste erkänna att det där med potentialvandring är något jag inte känner mig bekväm med. Fattar att jag låter gammal, men jag har hållit på med elektronik i > 40 år och aldrig någonsin använt det begreppet.

En potential är något du har i en mätpunkt, relativt en annan mätpunkt. Ofta kallas de "noder".

I din krets förändras potentialen när strömmen går genom de båda resistorerna. För att veta hur mycket, behöver du beräkna strömmen i kretsen. Det har du gjort och den är ca 1,33 A.

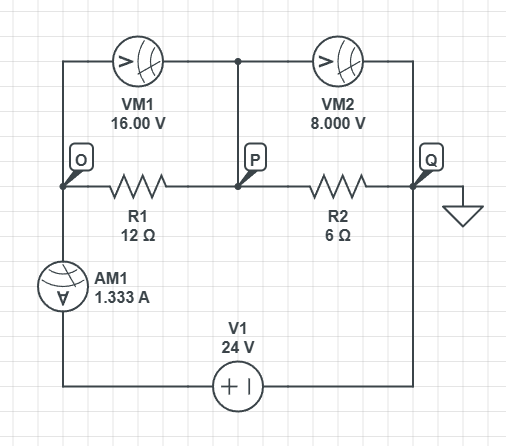

Sedan använder vi ohms lag för att beräkna potentialen över R1, alltså i noden O relativt noden P. Den blir 16 V exakt, vilket är vad min voltmeter VM1 också visar. Den är en potentialmätare som man kopplar in mellan två noder. Skulle du koppla den direkt över batteriet (mellan plus- och minuspol) skulle den visa 24 V.

Eftersom potentialen över R1 är 16 V, så vet vi att spänningen sjunker med så mycket när vi "potentialvandrar" från O genom R1 till P. Vi kan räkna att 24-16=8 V och då har vi potentialen i P, relativt jord (eller noden Q).

Om vi känner för det kan vi använda ohms lag för att beräkna potentialen över R2. Den blir exakt 8 V. Nu är ju det lite onödigt eftersom vi vet att potentialen i Q är 0 V. Det är vad jordsymbolen betyder. Har vi 8 V i P (relativt jord), så måste den potentialen ligga över resistorn.

Du hade förstås kunnat gå motsols, från minus till plus. Då hade du givet strömmen räknat ut potentialen över R2 och direkt fått P. Går du åt det hållet, mot pluspolen får du dock addera spänningen hela tiden.
