hjälpmig97 84
Postad: 21 jan 21:40

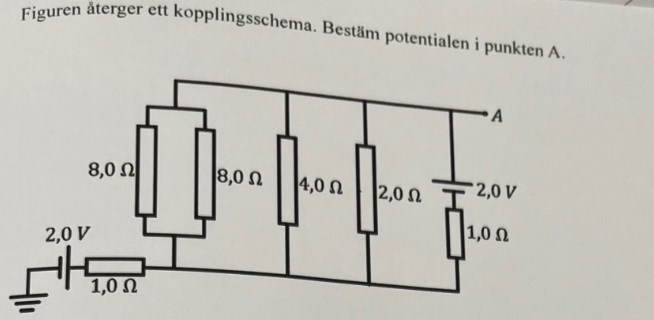

Potential i en elektrisk krets



Jag förstår inte... Uppgiften känns som för komplicerat

Yngve Online 37094 – Livehjälpare
Postad: 21 jan 21:56 Redigerad: 21 jan 21:57

Du kan förenkla kretsen steg för steg.

Börja med att ersätta de två parallellkopplade 8 Ohmsmotstånden med en ersöttningsresistans R1

Sedan kan du ersätta de tre parallellkopplade motstånden som är 4 Ohm, 2 Ohm och R1 med en eersättningsresistans R2.

Och så vidare.

Rita om kretsen efter varje steg och visa gärna dina försök.

hjälpmig97 84
Postad: 21 jan 21:58 Redigerad: 21 jan 22:51

.

Rita den förenklade kretsen och visa din ritning.

hjälpmig97 84
Postad: 21 jan 22:15 Redigerad: 21 jan 22:33

-

Yngve Online 37094 – Livehjälpare
Postad: 21 jan 22:23 Redigerad: 21 jan 22:24

Logga in på PA via telefonen och lägg in bilden därifrån.

Tips: Två av de tre kvarvarande motstånden är parallellkopplade.

hjälpmig97 84
Postad: 21 jan 22:24 Redigerad: 21 jan 22:28

.

Ja det stämmer. Du kan alltså fortsätta att förenkla. Till slut har du en enda ersättningsresistans.

hjälpmig97 84
Postad: 21 jan 22:27 Redigerad: 21 jan 22:36

totala resistansen blir 1.5 ohm, men där vid jordningen är det inte kopplat tillbaka till kretsen t.ex. till A. hur blir det då? Och dessutom har vi 2 spänningskällor jag antar att totala spänningen blir 2+2=4 V. Totala R=1.5. Så? Vad ska jag fortsätta med...

hjälpmig97 84
Postad: 22 jan 21:46

jag har inte fått tillräckligt med hjälp på den här frågan, skulle någon vara snäll och fortsätta hjälpa mig med den?

Hur ser din krets ut efter dina förenklingar?

Yngve Online 37094 – Livehjälpare
Postad: 22 jan 22:47 Redigerad: 22 jan 22:50

Jag tog förenklingen lite för långt.

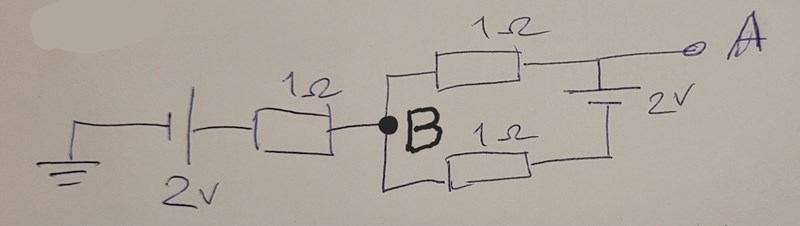

Du kan stanna här (se bild) och sedan beräkna hur stor ström som flyter i den slutna kretsen.

Det ger dig potentialskillnaden mellan punkt A och punkt B.

Addera den till potentialskillnaden mellan punkt B och jordpunkten.

Magnus O 65 – Livehjälpare
Postad: 23 jan 17:20

Det går ingen ström genom motståndet längst ner på 1,0 Ohm. Så du ska inte lägga ihop spänningarna från spänningskällorna. Vad blir strömmen i kretsen med övriga motstånd? När du har den kan beräkna spänningen över alla motstånd.

JohanF 4158 – Moderator
Postad: 24 jan 20:24

@hjälpamig97, Det är inte tillåtet att ändra eller radera väsentliga delar av sina trådar eller inlägg efter att de har besvarats av andra användare, eftersom sammanhanget försvinner för den som läser tråden i efterhand. Läs gärna reglerna här.

/moderator
