Zorikan2017 192
Postad: 5 feb 12:36

Potentialer i en krets

Jag

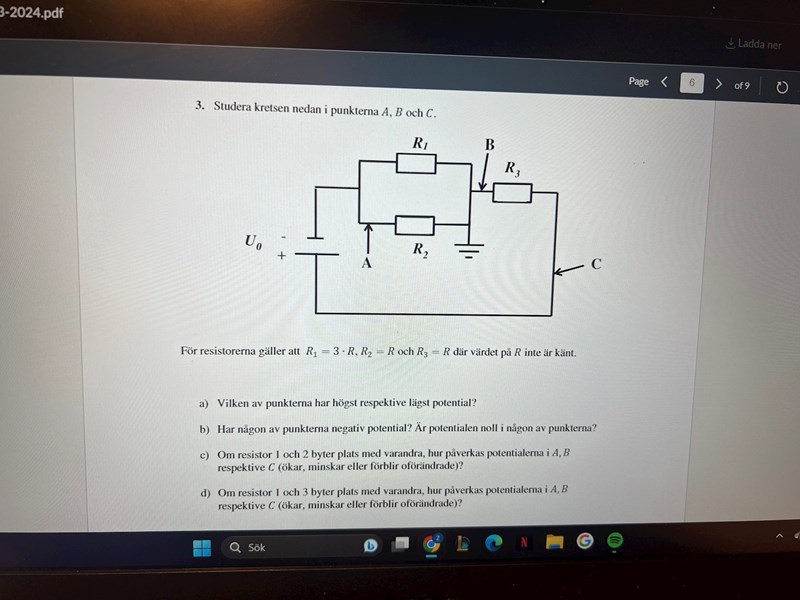

Jag försöker lösa 3d.
jag fattar varför b är oförändrad då den är kopplad till jordad punkt och är 0.

men jag förstår inte varför potentialerna i A och C ökar? Är det för att R ersättning är lägre i de parallell kopplade och därmed högre spänning genom sig? Och för den seriekopplade resistorn så ökar resistansen och därmed lägre spänning och då ökar pot i C?

Bubo 6858
Postad: 5 feb 13:17

Spänningen Uo fördelar sig över dels parallellkopplingen,  dels det högra motståndet. Beräkna dessa motstånd vid de olika fallen a, c och d .

Sedan blir det lätt att dela spänningen.
